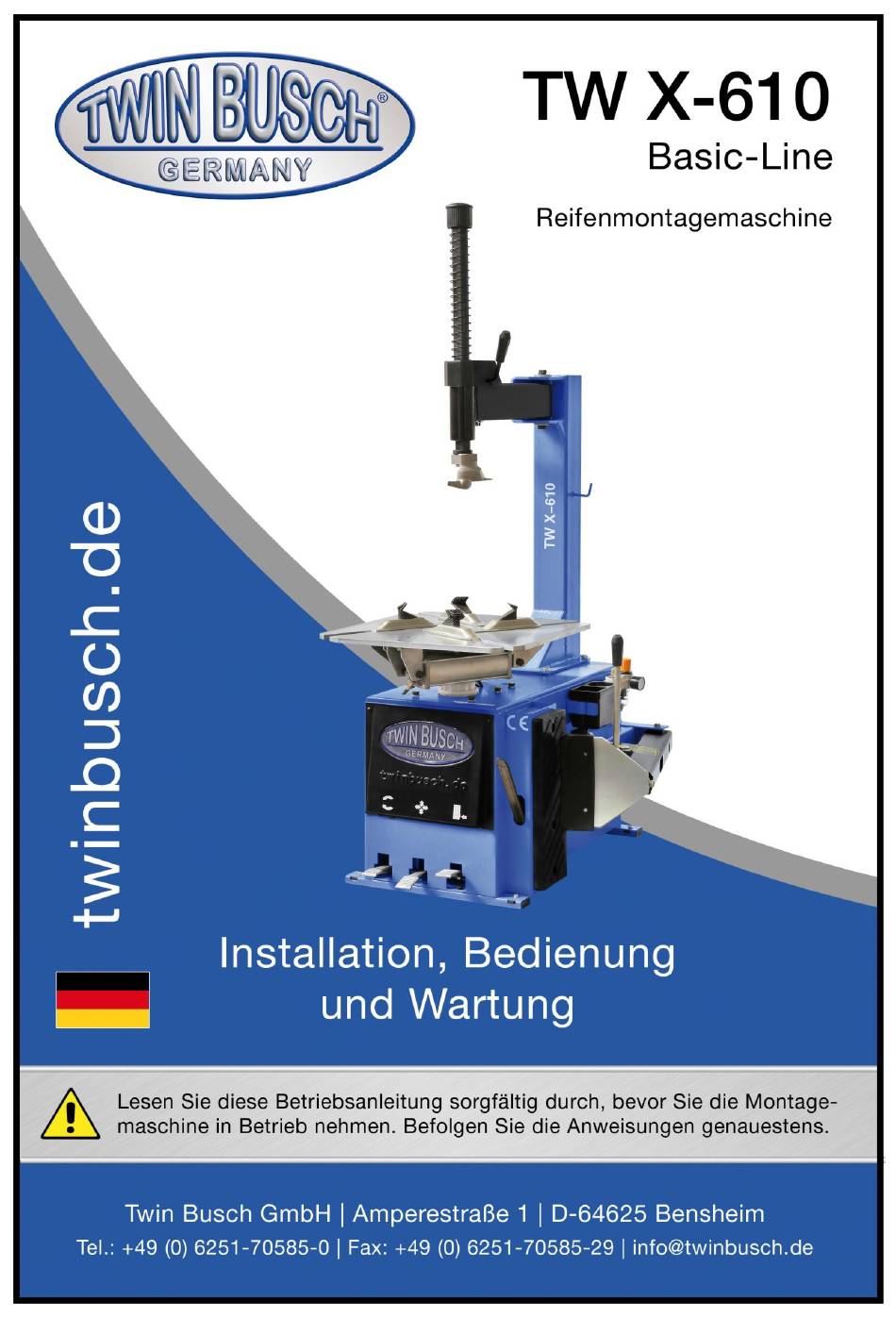

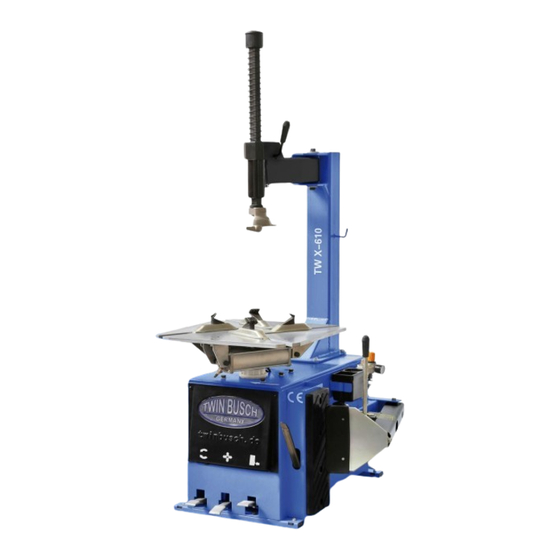

Twin Busch Basic-Line TW X-610 Installation, Bedienung Und Wartung
Reifenmontagemaschine
Vorschau ausblenden
Andere Handbücher für Basic-Line TW X-610:
- Installation, bedienung und wartung (40 Seiten) ,
- Installation, bedienung und wartung (44 Seiten)
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Twin Busch Basic-Line TW X-610
Inhaltszusammenfassung für Twin Busch Basic-Line TW X-610
- Seite 2 Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...
-
Seite 3: Inhaltsverzeichnis
Bedienung der Maschine / Steuerungsgeräte Funktionstests Reifenmontage / Reifendemontage 11-14 Abdrücken des Reifens Aufspannen des Reifens Demontage des Reifens Montage des Reifens Lagerung Wartung 16-17 Fehlersuche Ersatzteile / Zeichnungen 19-27 rem_x-610_de_037213122308184.docx Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH... -
Seite 4: Einleitung / Einsatzbereich
Den vom Hersteller vorgeschriebenen Reifendruck nicht überschreiten. Wird der Druck überschritten kann der Reifen explodieren und schwere Körperverletzungen als auch den Tod des Bedieners verursachen. Hände und Körper während des Reifenaufpumpens fern halten. rem_x-610_de_037213122308184.docx Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH... -
Seite 5: Technische Daten
Luftquelle nach Anleitung anschließen. Der Arbeitsplatz muss trocken sein und einen ebenen Boden aufweisen, um die Maschine befestigen zu können. Der Arbeitsplatz erfordert Freiraum von jeder Wand wie in Abb. 2 dargestellt. Hinweis: Die Reifenmontagemaschine darf nicht in explosionsgefährdeten Bereichen betrieben werden. rem_x-610_de_037213122308184.docx Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH... - Seite 6 Abb. 3 A Montagearm-Verstellung Verriegelungs-Griff B Schwenkarm K Vertikaler Arm C Montagekopf L Abdrücker D Hauptsäule M Gummiauflage E Spannbacke N Ablage Montageeisen F Drehteller G Montage-Drehrichtungspedal H Spannbackenpedal Abdrücker-Pedal rem_x-610_de_037213122308184.docx Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...
-
Seite 7: Aufbauanleitung
Heben Sie die Säule (C) an, setzen Sie sie auf das Gehäuseunterteil (B) auf die 4 Bolzen und schrauben Sie sie mit den Muttern (A) fest. Achten Sie auf festen Sitz der Säule. rem_x-610_de_037213122308184.docx Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH... -
Seite 8: Elektronische Verbindung
Tragen Sie keine Ketten, Armbänder oder lose Kleidung. Unlesbare und fehlende Etiketten müssen sofort ersetzt werden. Verwenden Sie diese Maschine nicht, wenn Warnschilder fehlen sollten. Halten Sie Etiketten frei für den Bediener. rem_x-610_de_037213122308184.docx Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH... -
Seite 9: Bedienung Der Maschine / Steuerungsgeräte
Spannbacken-Pedal (H), wird verwendet, um die vier Backen (E) auf dem Drehteller zu öffnen oder zu schließen. Abdrücker Pedal (I), wird verwendet, um den Abdrückarm (M) zu betreiben. Drehrichtungs-Pedal (J) wird verwendet, um den Drehtisch (F) im Uhrzeigersinn / gegen den Uhrzeigersinn zu drehen. rem_x-610_de_037213122308184.docx Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH... -
Seite 10: Funktionstests
Reifen-Abdrücker-Pedal (I), wird verwendet, um den Abdrückarm (M) zu steuern. Montageteller Drehrichtungs-Pedal (J) wird verwendet, um den Montageteller (F) im Uhrzeigersinn / gegen den Uhrzeigersinn zu drehen. rem_x-610_de_037213122308184.docx Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH... -
Seite 11: Reifenmontage / Reifendemontage
Achtung: Halten Sie Ihre Hände nicht unter das Rad beim Spannen des Rades. Das Rad von außen klemmen (Rad-Durchmesser von 10" bis 19"). Das Rad von innen klemmen (Rad-Durchmesser von 12" bis 22"). rem_x-610_de_037213122308184.docx Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH... -
Seite 12: Demontage Des Reifens
Mit dem Montageeisen in Position gehalten, wie in der Abb. gezeigt, drehen Sie den Drehteller im Uhrzeigersinn durch vollständiges Drücken des Drehrichtungspedals. Fahren Sie fort, bis der Reifen vollständig von der Felge getrennt ist. rem_x-610_de_037213122308184.docx Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH... -
Seite 13: Montage Des Reifens
(Drehrichtung im Uhrzeigersinn) bis der Reifenwulst vollständig über dem Felgenhorn ist. Bei Reifen mit Reifenschlauch fügen Sie diesen ein. Drücken Sie das Spannbacken-Pedal, und entfernen Sie das Rad von dem Drehteller. rem_x-610_de_037213122308184.docx Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH... -
Seite 14: Aufpumpen Des Reifens
Felgenhorn anliegen. Prüfen Sie, ob die Kennlinien der Wulste gleichmäßigen Abstand zu dem Felgenhorn haben. Luft ablassen, Ventileinsatz korrekt einschrauben und auf den für das Fahrzeug vorgeschriebenen Luftdruck aufpumpen. rem_x-610_de_037213122308184.docx Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH... -
Seite 15: Lagerung
Maschine. Reinigen und Ölen Sie alle beweglichen Teile ein. Entleeren Sie das Öl und Wasser aus der Wartungseinheit (Abb. Wartungseinheit). Schützen Sie die Maschine vor Staub und Schmutz mit einer Abdeckfolie. Abb. Wartungseinheit rem_x-610_de_037213122308184.docx Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH... -
Seite 16: Wartung
Die Spannung des Keilriemens alle 6 Monate prüfen (Abb. links). Die Ventile der Spannklauen und des Reifenabdrückers alle 6 Monate reinigen (Abb. rechts). Jeweils nach 20 Tagen Gebrauch sind die Fixierschrauben unter dem Drehteller festzuziehen. rem_x-610_de_037213122308184.docx Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH... - Seite 17 Ventile der Spannklauen und des Reifenabdrückers säubern, entsprechend den folgenden Schritten durchführen: Die Seitenabdeckung des Gehäuses entfernen. Schalldämpferventile des Abdrückers und der Spannklauen abschrauben (Nachfolgende Abbildung). Ventile mit Druckluft reinigen (sofern defekt, erneuern). Abb. 19 rem_x-610_de_037213122308184.docx Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...
-
Seite 18: Fehlersuche
Betriebs. Wartungsanleitung. Pedal kann nicht wieder in seine Rückholfeder ist beschädigt. Rückholfeder ersetzen. Ausgangsposition gebracht werden. Reifenabdrücker kraftlos Ersetzen oder reinigen, Schalldämpferventile verschmutzt. oder zu langsam. nach Wartungsanleitung. rem_x-610_de_037213122308184.docx Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH... -
Seite 19: Ersatzteile / Zeichnungen
Bead breaker buffer 600-10 B-027-060401-0 Grounding screw M6x40 C-200-580000-0 Lifting lever C-200-510000-0 Bead breaker arm rubber 200-14 C-200-470000-0 Oil-water box 200-15 B-010-080201-0 Hex socket head bolt M8x20 B-040-081715-1 Flat washer Ø 8*17*1.5 rem_x-610_de_037213122308184.docx Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH... - Seite 20 B-014-080251-0 Outer hex bolt M8×25 B-004-120071-1 Nut M12X1.75X7 B-007-120301-0 Hex socket head bolt M12X30 200-168 C-200-480000-0 Locking plate cap 200-169 CX-200-220000-0 Hex locking board 200 200-170 CX-200-180000-0 Swing arm 470 rem_x-610_de_037213122308184.docx Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...
- Seite 21 Self-locking nut M8 Complete clamping cylinder 300-236 Complete Non-central 300-237 Turntable Hex socket head bolt M8× B-010-080251-0 B-001-120001-0 Self-locking nut M12 600-239 CX-600-110500-0 Jaw plate surport 600-240 CX-600-110400-0 Jaw plate surport 2 rem_x-610_de_037213122308184.docx Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...
- Seite 22 Outer hex bolt M8×20 B-010-060161-0 Hex socket head bolt M6×16 S-011-010808-0 Straight union1/8-Ø8 200-315 CX-200-070000-0 Bead breaker shovel assembly 200-334 CW-108-020000-0 Complete bead breaker cylinder 200-13 C-200-360000-0 Bead breaker arm spring rem_x-610_de_037213122308184.docx Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...
- Seite 23 200-480 rem_x-610_de_037213122308184.docx Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...
- Seite 24 5-way valver rod spacer B-004-040001-0 Nut M4 S-000-012400-0 O-seal 12*20*4 200-426 S-060-016000-1 Reverse switch C2-000-103150-0 Power suppler cable B-010-060201-0 C2-000-205150-0 Motor cable Hex socket head bolt M6×20 200-480 CW-109-020000-0 Complete 3-pedals assembly 200 rem_x-610_de_037213122308184.docx Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...
- Seite 25 Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...
- Seite 26 T-union 1/8-2*Ø8 200-531 CZ-200-430100-0 Rotating valve casing 200-532 S-000-059262-0 O-seal 59.9X2.62 200-535 CZ-200-430200-0 Rotating valve mandrel S-011-010808-0 Straight union 1/8-Ø8 B-007-040061-0 Hex socket head bolt M4X6 600-540 CW-006-060000-0 Complete Rotating valve rem_x-610_de_037213122308184.docx Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...
- Seite 27 Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...
- Seite 28 T-union 1/8-2*Ø8 200-531 CZ-200-430100-0 Rotating valve casing 200-532 S-000-059262-0 O-seal 59.9X2.62 200-535 CZ-200-430200-0 Rotating valve mandrel S-011-010808-0 Straight union 1/8-Ø8 B-007-040061-0 Hex socket head bolt M4X6 600-540 CW-006-060000-0 Complete Rotating valve rem_x-610_de_037213122308184.docx Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...
- Seite 29 Schaltplan: Pneumatik: rem_x-610_de_037213122308184.docx Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...
- Seite 30 Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...
- Seite 31 Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...
- Seite 32 Druckfehler, Irrtümer und technische Änderungen vorbehalten. Twin Busch GmbH...
