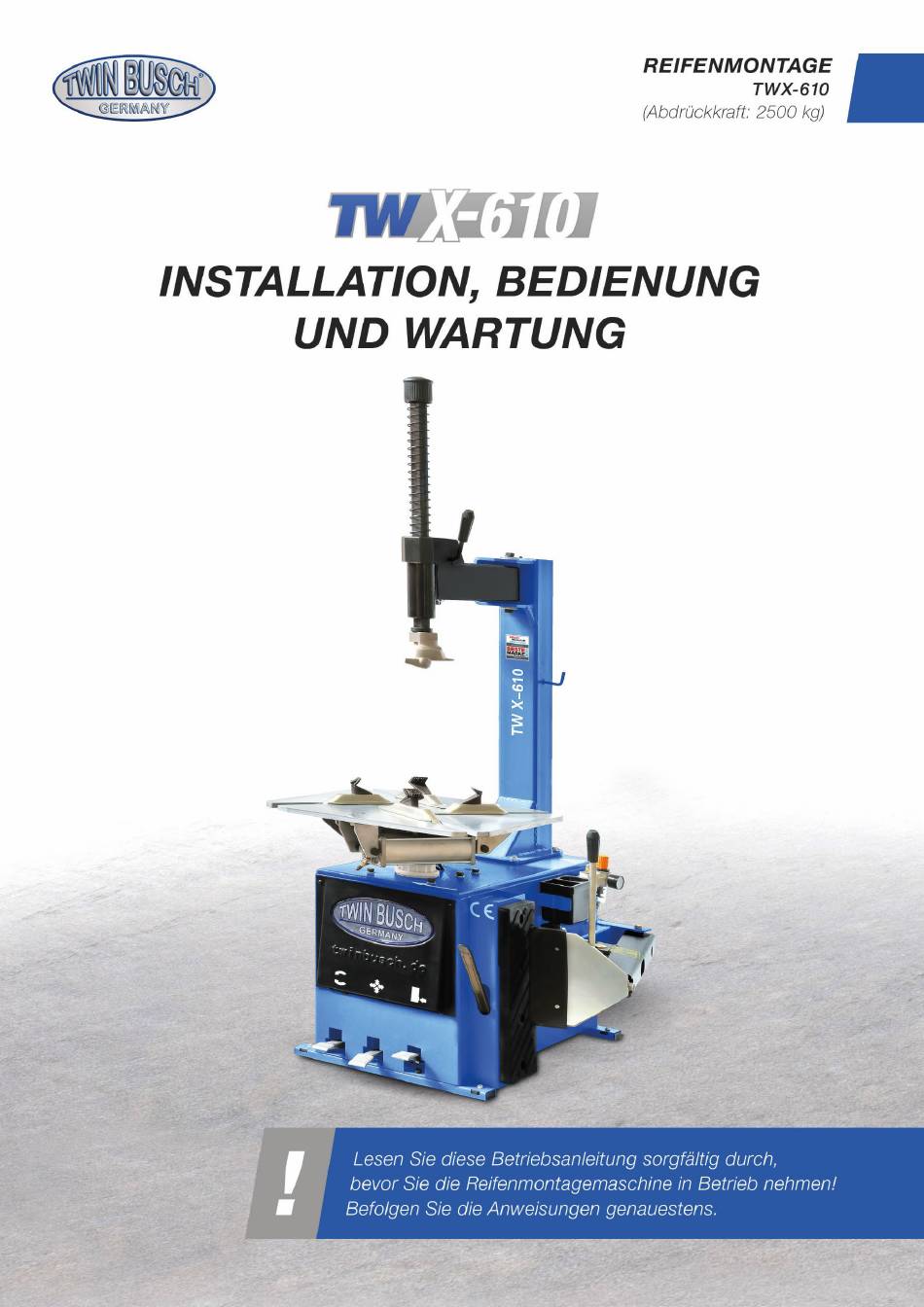

- Seite 1 Handbuch Reifenmontagemaschine TWX-610 TWX-610_Reifenmontagemaschine_Handbuch_de_00_20240902.pdf Version: -00, 02.09.2024...
- Seite 2 Handbuch Reifenmontagemaschine TWX-610 Inhaltsverzeichnis 1. Allgemeines ................................ 1 2. Identifikation der Gebrauchsanleitung ......................1 3. Technische Daten ............................... 1 4. Modifikation des Produktes ..........................2 5. Sicherheitsbezogene Informationen ......................... 2 5.1 Sicherheitshinweise ............................. 2 6. Übereinstimmung mit dem Produkt ......................... 4 7.
- Seite 3 Handbuch Reifenmontagemaschine TWX-610 Wichtige Informationen: AUFBAU Das Aufbauvideo zu dieser Maschine finden Sie https://youtu.be/T1BtHpzs8lg auf YouTube: oder scannen Sie den QR-Code. PRODUKTVORSTELLUNG Das Produktvorstellungsvideo zu dieser Maschine finden Sie auf YouTube: https://youtu.be/O2A0_0hnX68 oder scannen Sie den QR-Code. TWX-610_Reifenmontagemaschine_Handbuch_de_00_20240902.pdf Version: -00, 02.09.2024...
- Seite 4 Handbuch Reifenmontagemaschine TWX-610 TIPS & TRICKS In der Rubrik "Tips & Tricks" zeigen wir Ihnen einfache Lösungen, in Videos, um mit Ihren TWIN BUSCH® Produkten noch effizienter zu arbeiten. Unser Technikspezialist erklärt Ihnen die exakten Handgriffe. https://www.twinbusch.de/shop_content.php?coID=900&vcategory=4 24/7 Service Center:...
- Seite 5 • Großer Spannbereich für PKW und Kleintransporter von Außen 10" (254 mm) bis innen 22" (559 mm) • Für den Montagekopf auswechselbare Kunststoffgleiter zum Schutz der Felgen • Kraftvoller E-Motor für Vor- und Rücklauf • Spannklauen aus Spezialstahl 2. Identifikation der Gebrauchsanleitung Gebrauchsanleitung der TWX-610 Twin Busch GmbH, Ampérestraße 1, D-64625 Bensheim Telefon: +49 6251-70585-0 Telefax:...
- Seite 6 Zertifizierung und die Gültigkeit des Gutachtens durch die unsachgemäße Verwendung. Sollten Änderungswünsche bestehen, so kontaktieren Sie zuvor Ihren Händler oder das fachkundige Personal der Twin Busch GmbH. 5. Sicherheitsbezogene Informationen Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie die Reifenmontagemaschine in Betrieb nehmen.
- Seite 7 Handbuch Reifenmontagemaschine TWX-610 5.2 Warnhinweise Alle Warnhinweise sind deutlich sichtbar angebracht, um sicher zu gehen, dass der Nutzer das Gerät auf sichere und angebrachte Weise benutzt. Die Warnhinweise müssen sauber gehalten und ersetzt werden, sollten sie beschädigt oder nicht vorhanden sein.
- Seite 8 Handbuch Reifenmontagemaschine TWX-610 6. Übereinstimmung mit dem Produkt Die Reifenmontagemaschine TWX-610 ist CE-zertifiziert und ist konform mit der Maschinenrichtlinie 2006/42/EC und erfüllt dabei die Norm EN 17347:2001. Siehe auch unter EU-Konformitätserklärung am Ende der Gebrauchsanleitung. 7. Technische Spezifikation 7.1 Maschinenbeschreibung Montagearm-Verstellung Schwenkarm Verriegelungs-Griff...
- Seite 9 Handbuch Reifenmontagemaschine TWX-610 8. Aufbau und Installation 8.1 Vorbereitung vor der Installation Benötigte Werkzeuge und Ausrüstungen: ⋅ Hammer und Gummi-Hammer ⋅ Satz Gabelschlüssel ⋅ Satz Imbusschlüssel ⋅ Schraubendreher ⋅ Seitenschneider 8.2 Bodenverhältnisse Die Reifenmontagemaschine sollte auf einem ebenen Untergrund aufgestellt werden. 8.3 Aufbauanleitung 1) Entfernen Sie die Verpackung.
- Seite 10 Handbuch Reifenmontagemaschine TWX-610 6) Setzen Sie die Beilegscheiben und Muttern wieder auf und ziehen Sie die Befestigungsmuttern wieder fest an. Abbildung: Befestigen des Montagearms 7) Entfernen Sie mit einem Seitenschneider die Transportsicherung am Montagearm. Legen Sie Abdeckkappe, Feder und Schutzhaube bereit. 8) Entfernen Sie die Transportsicherung des Montagearms.
- Seite 11 Handbuch Reifenmontagemaschine TWX-610 11) Montage des Reifenfüller a) Lösen Sie die Verschraubung am Reifenfüller. b) Setzen Sie den Schlauch ein. (Ein Luftdruck von 8-10 Bar wird empfohlen.) c) Ziehen Sie die Verschraubung gut fest. Abbildung: Verschraubung Reifenfüller d) Wiederholen Sie diesen Vorgang am unteren Druckluftausgang. Abbildung: Verschraubung Druckluftausgang 12) Setzen Sie die Abdrücker-Schutzkappe auf.
- Seite 12 Handbuch Reifenmontagemaschine TWX-610 15) Lösen Sie die Maschine von der Palette. Achtung: Sichern Sie den Montagearm beim Herunterheben! 16) Einrichten des Montagekopf a) Stellen Sie die Verbindung zur Druckluft her. b) Setzen Sie eine Felge mit dem von Ihnen zu bearbeiteten Durchmesser auf. Hinweis: Sollten Sie später einmal mit Felgen arbeiten, die einen deutlich kleineren Durchmesser aufweisen, so wird dann eine Neujustierung empfohlen.
- Seite 13 Handbuch Reifenmontagemaschine TWX-610 9. Inbetriebnahme 9.1 Sicherheitsvorkehrungen a) Wenn die Sicherheitsvorrichtungen defekt sind oder Auffälligkeiten aufweisen, darf die Maschine keinesfalls in Betrieb genommen werden! b) Kontrollieren Sie alle Verbindungen auf einen festen Sitz und ihre Funktionsfähigkeit. c) Stellen sie sicher, dass Sie die Luft in dem Reifen vollständig abgelassen ist und entfernen Sie alle Radgewichte von der Felge.
- Seite 14 Handbuch Reifenmontagemaschine TWX-610 Beschreibung Funktion Verriegelt den Montagekopf mit exzenter Verriegelungsgriff Verspannung. Zum Einstellen des Abstandes des Montagearm-Verstellung Montageskopfes zur Felge. Kann automatisch 2-3 mm angehoben Montagekopf werden, wenn die Sperre eingerastet ist. 9.3.1 Abdrücken des Reifens 1. Lesen und verstehen Sie die Bedienungsanleitung bevor Sie mit den Arbeiten beginnen. 2.
- Seite 15 Handbuch Reifenmontagemaschine TWX-610 9.3.3 Demontage des Reifens Montagekopf Ventil Montiereisen Drehrichtung 1. Bewegen Sie den Montagekopf an den Felgenrand. 2. Stellen sie den seitlichen Abstand mit der linken Schraube ein und verriegeln sie die Montagekopfhöhe mit dem Verriegelungshebel an der rechten Seite, der Montagekopf hebt sich automatisch ca.
- Seite 16 Handbuch Reifenmontagemaschine TWX-610 9.3.4 Montage des Reifens 1. Erneuern Sie das Reifenventil. 2. Schmieren Sie den Reifenwulst und die Felge mit Reifenmontagepaste ein. Reifenmontagepaste Typ: TW1530MP 3. Spannen Sie die Felge nach dem Abschnitt "Aufspannen des Rades" auf, wenn die Felge von dem Drehteller entfernt wurde.
- Seite 17 Handbuch Reifenmontagemaschine TWX-610 10. Fehlersuche Achtung: Zögern Sie nicht das fachkundige Personal der Twin Busch GmbH zu kontaktieren, wenn Sie einen aufgetretenen Fehler nicht selbst beheben können. Wir werden Ihnen gerne bei Ihrer Problembehebung helfen. Für diesen Fall dokumentieren Sie den Fehler und senden uns Bilder und eine präzise Beschreibung des Fehlers, damit wir schnellstmöglich die Ursache identifizieren und beheben können.
- Seite 18 Handbuch Reifenmontagemaschine TWX-610 11. Wartung Regelmäßige, einfache und kostengünstige Wartungsarbeiten gewährleisten einen normalen und sicheren Betrieb der Reifenmontagemaschine. Die folgenden Anforderungen gelten für die regelmäßige Wartung. Wie oft Sie Ihre Maschine warten, hängt von den Umgebungsbedingungen, dem Verschmutzungsgrad und natürlich der Beanspruchung und Belastung ab.
- Seite 19 Handbuch Reifenmontagemaschine TWX-610 Ventile der Spannklauen und des Reifenabdrückers säubern, entsprechend den folgenden Schritten durchführen: - Die Seitenabdeckung des Gehäuses entfernen. - Schalldämpferventile des Abdrückers und der Spannklauen abschrauben. - Ventile mit Druckluft reinigen (sofern defekt, erneuern). Wenn die Maschine für eine längere Zeit nicht genutzt wird, trennen Sie die Strom- und Druckluftversorgung von der Maschine.
- Seite 20 Handbuch Reifenmontagemaschine TWX-610 12. Anhang 12.1 Abmessungen der Reifenmontagemaschine Seite | 16 Druckfehler, Irrtümer und Änderungen vorbehalten.
- Seite 21 Handbuch Reifenmontagemaschine TWX-610 12.2 Schaltplan 12.3 Pneumatik Seite | 17 Druckfehler, Irrtümer und Änderungen vorbehalten.
- Seite 22 Handbuch Reifenmontagemaschine TWX-610 12.4 Detailzeichnung und Teilebeschreibung Nummer Name 200-1 CX-200-010000-0 Machine body 200-2 CZ-200-080000-0 Pedal front cover 200-3 CX-200-020000-0 Left cover B-010-060101-0 Hex socket head bolt M6×10 B-040-061412-1 Flat washer Ø6*14*1.2 B-014-080251-0 Outer hex bolt M8x25 B-010-080201-0 Hex socket head bolt M8×20 B-040-061412-1 Flat washer Ø...
- Seite 23 Handbuch Reifenmontagemaschine TWX-610 Seite | 19 Druckfehler, Irrtümer und Änderungen vorbehalten.
- Seite 24 Handbuch Reifenmontagemaschine TWX-610 Nummer Name 600-101 CX-204-250000-0 Square column 200-102 CX-200-190000-0 Swing arm pin B-014-140301-0 Outer hex bolt M14x30 B-050-140000-0 Spring washer Ø14 CX-200-140000-0 Big washer 200-106 C-200-350000-0 Column adjust handle B-010-100501-0 Hex socket head bolt M10×50 200-120 C-200-490000-0 Vertical arm cap 200 200-121 C-200-390000-0 Vertical arm spring...
- Seite 25 Handbuch Reifenmontagemaschine TWX-610 Seite | 21 Druckfehler, Irrtümer und Änderungen vorbehalten.
- Seite 26 Handbuch Reifenmontagemaschine TWX-610 Nummer Name 300-201 CX-300-130000-0 Non-central Turntable assembly 200-203 CX-200-120000-0 Jaw cap 200 600-204 C-600-570000-0 Jaw 600 CX-200-140000-0 Big washer B-050-160000-0 Spring washer Ø16 B-014-160401-0 Outer hex bolt M16×40 C-200-440000-0 Turntable cap 200-209 CX-200-310000-0 Connection rod assembly 540 200-210 CX-200-280000-0 Square turntable 540...
- Seite 27 Handbuch Reifenmontagemaschine TWX-610 Nummer Name B-010-120901-0 Hex socket head bolt M12×90 B-004-160001-1 Self-locking nut M16*1.5 U-006-000001-2 Guide belt Bead breaker shovel protection 200-370 C-200-070600-0 cover(optional) 200-301 B-010-140301-0 Hex socket head bolt M14×30 B-001-060001-0 Self-locking nut M6 S-018-010408-0 Union (90°)1/4-Ø8 B-004-160001-1 Nut M16*1.5 B-040-162820-1 Flat washer Ø16*28*2...
- Seite 28 Handbuch Reifenmontagemaschine TWX-610 200-13 C-200-360000-0 Bead breaker arm spring B-050-140000-0 Spring washer Ø14 B-055-160001-0 Snap ring Ø16 B-040-162820-1 Flat washer 200-321 S-000-175500-0 O-seal Ø173.4x5.3 200-322 CX-200-030000-0 Bead breaker arm 200 200-323 CX-200-040000-0 Bead breaker pin 200-324 CX-200-050600-0 Bead breaker cylinder rotating pin B-040-122520-1 Flat washer Ø12*24*2 B-001-120001-0...
- Seite 29 Handbuch Reifenmontagemaschine TWX-610 200-480 Seite | 25 Druckfehler, Irrtümer und Änderungen vorbehalten.
- Seite 30 Handbuch Reifenmontagemaschine TWX-610 Nummer Name 200-401 C-200-060400-0 Reverse switch pedal 221-402 C-221-060300-0 5-way valve pedal (right) B-055-120001-0 Snap ring Ø12 B-040-122520-1 Flat washer Ø12*24*2 B-024-040301-0 Cross head screw M4X30 B-040-040000-1 Flat washer Ø 4 B-001-040001-0 Self-locking nut M4 B-001-080001-0 Self-locking nut M8 B-040-081715-1 Flat washer Ø8*17*1.5 200-412...
- Seite 31 Handbuch Reifenmontagemaschine TWX-610 200-451 C-200-061100-0 5-way valve cover B-024-290121-0 cross head screw ST2.9*14 S-023-010801-0 Muffler 1/8" 200-455 CX-200-061200-0 5-way valve rod 200-456 C-200-061000-0 5-way valver rod spacer S-000-012400-0 O-seal 12*20*4 C2-000-103150-0 Power suppler cable C2-000-205150-0 Motor cable 200-480 CW-109-020000-0 Complete 3-pedals assembly 200 Seite | 27 Druckfehler, Irrtümer und Änderungen vorbehalten.
- Seite 32 Handbuch Reifenmontagemaschine TWX-610 Seite | 28 Druckfehler, Irrtümer und Änderungen vorbehalten.
- Seite 33 Handbuch Reifenmontagemaschine TWX-610 Nummer Name C-300-320302-0 200-501 Gear box lower cover S-040-030204-0 Bearing 30204 S-005-020080-1 Gear box seal φ20*35*8 C-200-320500-0 200-504 Gear Belt pulley B-014-080251-0 Outer hex bolt M8×25 B-065-006020-0 Key washer 6×20 C-200-320400-0 200-507 Worm rod S-040-006010-0 Bearing 6010 C-200-320200-0 200-509 Worm gear shaft...
- Seite 34 Handbuch Reifenmontagemaschine TWX-610 Seite | 30 Druckfehler, Irrtümer und Änderungen vorbehalten.
- Seite 35 Handbuch Reifenmontagemaschine TWX-610 Nummer Name 200-504 C-200-320500-0 Gear Belt pulley 601-MC S-050-220110-5 Motor 220V/50HZ 601-MY S-050-230075-0 Motor 220v 200-602 CX-200-330000-0 Motor Belt pulley B-007-080121-0 Hex socket head bolt M8×12 S-042-000686-0 Tyre changer belt A-28 B-014-080651-0 Outer hex bolt M8X65 B-040-083030-1 Flat washer Ø8X30X3 607-80 S-063-008000-0...
