F
Pos. Symbol
1
2
3
4
5
6
7
8
9
•
Schweißgerät mit Füßen in die dafür vorgesehenen Aussparungen stellen (A).
•
Klemmbleche mit je 2 St. M8x16 am Transportwagen befestigen (A).
•
Transportgriff des montierten Gerätes demontieren (B).
•
Gerätehalteblech und Blech Querstrebe zusammenstecken (C).
•
Montage der Bleche mit den zuvor, vom Transportgriff, gelösten M8x40 Innensechskantschrauben
montieren und mit je 2 St. M8x16 am Transportwagen befestigen (D).
•
Schweißgerät mit Füßen in die dafür vorgesehenen Aussparungen stellen (E).
•
Klemmbleche mit je 2 St. M8x16 am Gerätehalteblech befestigen (E).
•
Geräteniederhalter mit je 2 St. M8x16 am Transportwagen montieren (F).
099-001345-EW500
16.11.2012
Beschreibung
0
Linsenkopfschraube M8x16
Klemmblech
Gerätefüße
Innensechskantschraube M8x40
Transportgriff
Gerätehalteblech
Blech Querstrebe
Blech Traverse
Geräteniederhalter
Aufbau und Funktion
9

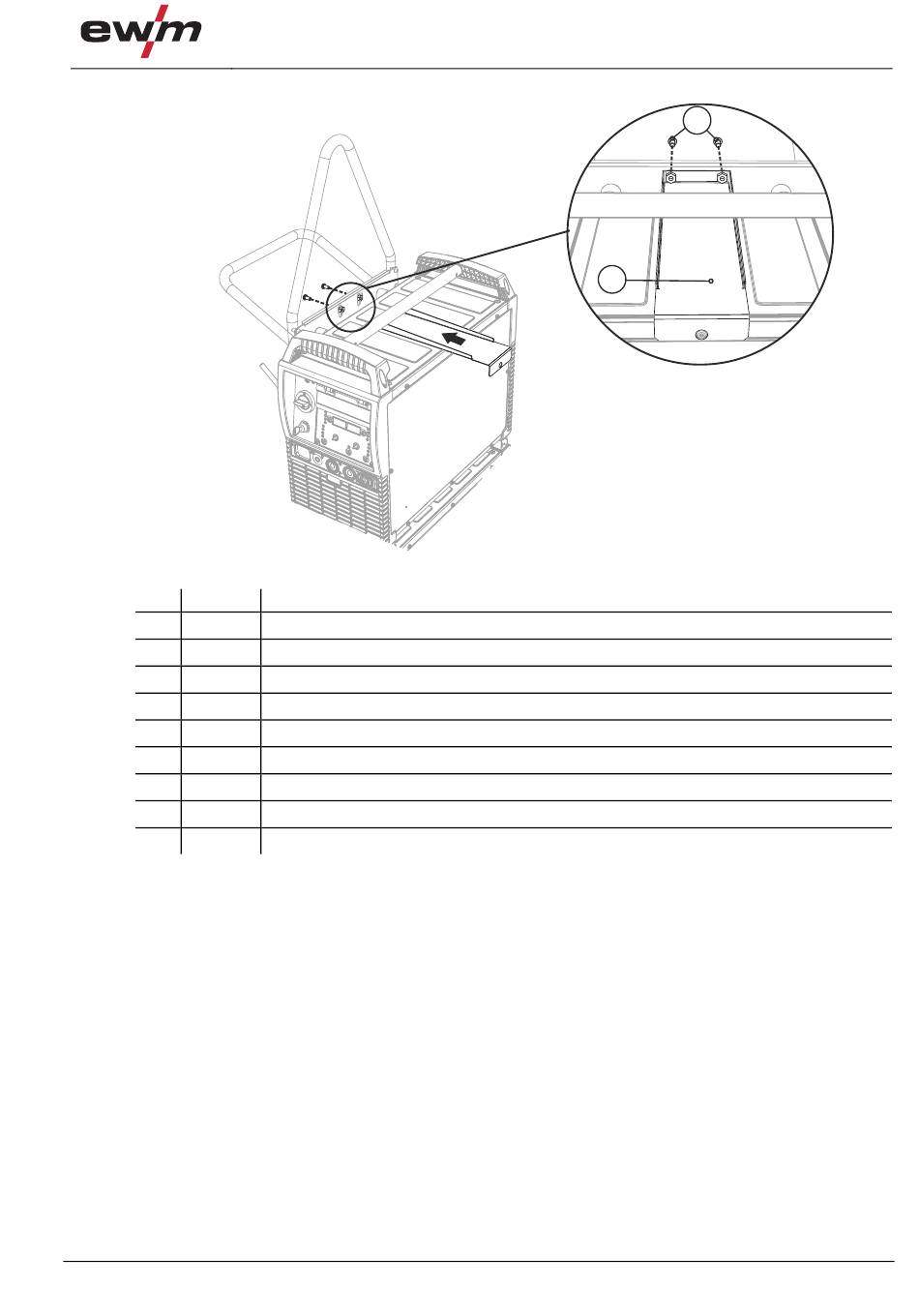

Abbildung 5-7
Befestigung Schweißgerät
1
15
