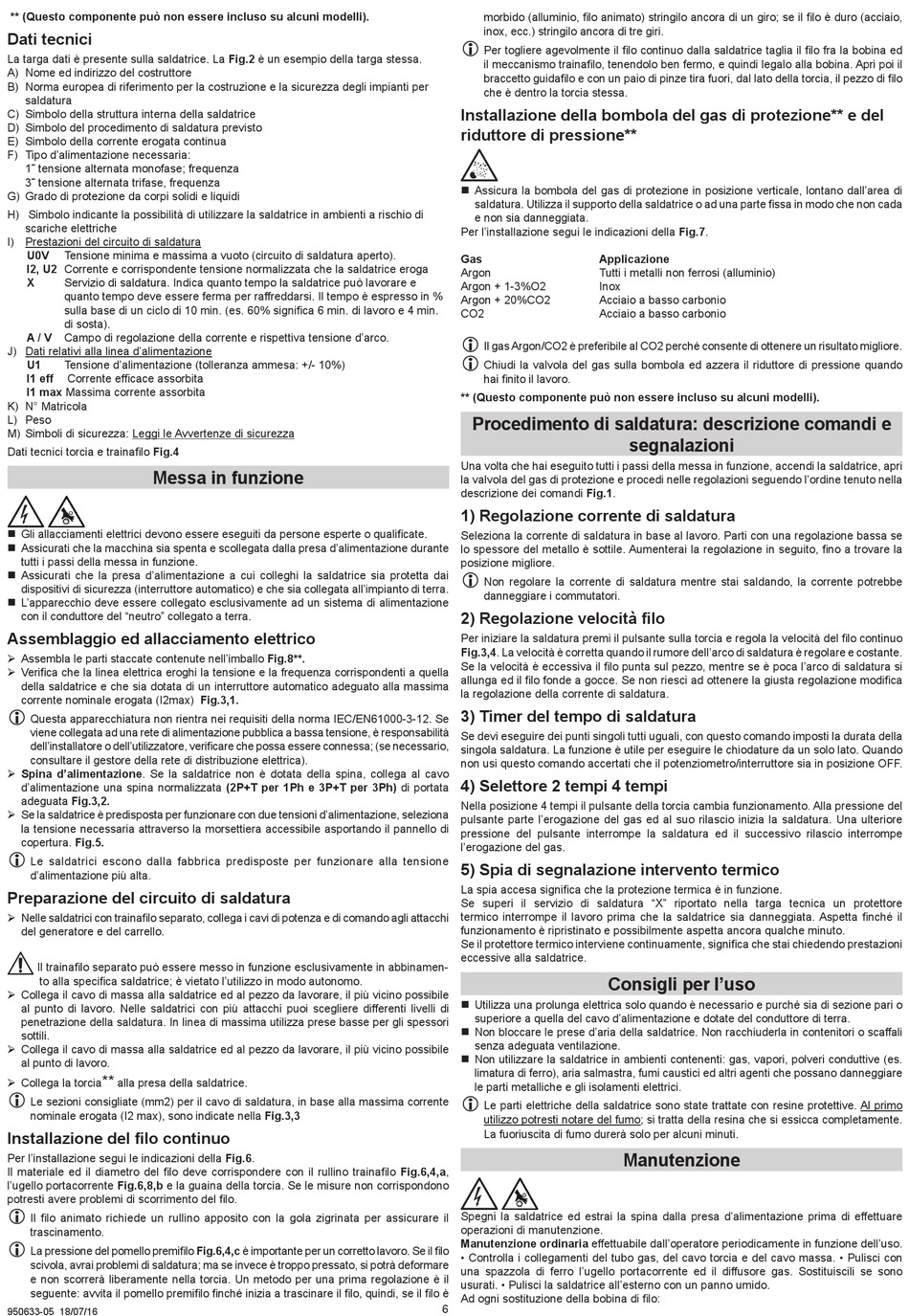

** (Questo componente può non essere incluso su alcuni modelli).
Dati tecnici
La targa dati è presente sulla saldatrice. La Fig.2 è un esempio della targa stessa.
A) Nome ed indirizzo del costruttore
B) Norma europea di riferimento per la costruzione e la sicurezza degli impianti per
saldatura
C) Simbolo della struttura interna della saldatrice
D) Simbolo del procedimento di saldatura previsto
E) Simbolo della corrente erogata continua
F) Tipo d'alimentazione necessaria:
1˜ tensione alternata monofase; frequenza
3˜ tensione alternata trifase, frequenza
G) Grado di protezione da corpi solidi e liquidi
H) Simbolo indicante la possibilità di utilizzare la saldatrice in ambienti a rischio di
scariche elettriche
I) Prestazioni del circuito di saldatura
U0V
Tensione minima e massima a vuoto (circuito di saldatura aperto).
I2, U2 Corrente e corrispondente tensione normalizzata che la saldatrice eroga
X
Servizio di saldatura. Indica quanto tempo la saldatrice può lavorare e
quanto tempo deve essere ferma per raffreddarsi. Il tempo è espresso in %
sulla base di un ciclo di 10 min. (es. 60% significa 6 min. di lavoro e 4 min.
di sosta).
A / V
Campo di regolazione della corrente e rispettiva tensione d'arco.
J) Dati relativi alla linea d'alimentazione
U1
Tensione d'alimentazione (tolleranza ammesa: +/- 10%)
I1 eff
Corrente efficace assorbita
I1 max Massima corrente assorbita
K) N° Matricola
L) Peso
M) Simboli di sicurezza: Leggi le Avvertenze di sicurezza
Dati tecnici torcia e trainafilo Fig.4
Messa in funzione
„ Gli allacciamenti elettrici devono essere eseguiti da persone esperte o qualificate.
„ Assicurati che la macchina sia spenta e scollegata dalla presa d'alimentazione durante
tutti i passi della messa in funzione.
„ Assicurati che la presa d'alimentazione a cui colleghi la saldatrice sia protetta dai
dispositivi di sicurezza (interruttore automatico) e che sia collegata all'impianto di terra.
„ L'apparecchio deve essere collegato esclusivamente ad un sistema di alimentazione
con il conduttore del "neutro" collegato a terra.
Assemblaggio ed allacciamento elettrico
¾ Assembla le parti staccate contenute nell'imballo Fig.8**.
¾ Verifica che la linea elettrica eroghi la tensione e la frequenza corrispondenti a quella
della saldatrice e che sia dotata di un interruttore automatico adeguato alla massima
corrente nominale erogata (I2max) Fig.3,1.
L
Questa apparecchiatura non rientra nei requisiti della norma IEC/EN61000-3-12. Se
viene collegata ad una rete di alimentazione pubblica a bassa tensione, è responsabilità
dell'installatore o dell'utilizzatore, verificare che possa essere connessa; (se necessario,
consultare il gestore della rete di distribuzione elettrica).
¾ Spina d'alimentazione. Se la saldatrice non è dotata della spina, collega al cavo
d'alimentazione una spina normalizzata (2P+T per 1Ph e 3P+T per 3Ph) di portata
adeguata Fig.3,2.
¾ Se la saldatrice è predisposta per funzionare con due tensioni d'alimentazione, seleziona
la tensione necessaria attraverso la morsettiera accessibile asportando il pannello di
copertura. Fig.5.
L
Le saldatrici escono dalla fabbrica predisposte per funzionare alla tensione
d'alimentazione più alta.
Preparazione del circuito di saldatura
¾ Nelle saldatrici con trainafilo separato, collega i cavi di potenza e di comando agli attacchi
del generatore e del carrello.
Il trainafilo separato può essere messo in funzione esclusivamente in abbinamen-
to alla specifica saldatrice; è vietato l'utilizzo in modo autonomo.
¾ Collega il cavo di massa alla saldatrice ed al pezzo da lavorare, il più vicino possibile
al punto di lavoro. Nelle saldatrici con più attacchi puoi scegliere differenti livelli di
penetrazione della saldatura. In linea di massima utilizza prese basse per gli spessori
sottili.
¾ Collega il cavo di massa alla saldatrice ed al pezzo da lavorare, il più vicino possibile
al punto di lavoro.
**
¾ Collega la torcia
alla presa della saldatrice.
L
Le sezioni consigliate (mm2) per il cavo di saldatura, in base alla massima corrente
nominale erogata (I2 max), sono indicate nella Fig.3,3
Installazione del filo continuo
Per l'installazione segui le indicazioni della Fig.6.
Il materiale ed il diametro del filo deve corrispondere con il rullino trainafilo Fig.6,4,a,
l'ugello portacorrente Fig.6,8,b e la guaina della torcia. Se le misure non corrispondono
potresti avere problemi di scorrimento del filo.
L
Il filo animato richiede un rullino apposito con la gola zigrinata per assicurare il
trascinamento.
L
La pressione del pomello premifilo Fig.6,4,c è importante per un corretto lavoro. Se il filo
scivola, avrai problemi di saldatura; ma se invece è troppo pressato, si potrà deformare
e non scorrerà liberamente nella torcia. Un metodo per una prima regolazione è il
seguente: avvita il pomello premifilo finché inizia a trascinare il filo, quindi, se il filo è
950633-05 18/07/16
morbido (alluminio, filo animato) stringilo ancora di un giro; se il filo è duro (acciaio,
inox, ecc.) stringilo ancora di tre giri.
L
Per togliere agevolmente il filo continuo dalla saldatrice taglia il filo fra la bobina ed
il meccanismo trainafilo, tenendolo ben fermo, e quindi legalo alla bobina. Apri poi il
braccetto guidafilo e con un paio di pinze tira fuori, dal lato della torcia, il pezzo di filo
che è dentro la torcia stessa.
Installazione della bombola del gas di protezione** e del
riduttore di pressione**
„ Assicura la bombola del gas di protezione in posizione verticale, lontano dall'area di
saldatura. Utilizza il supporto della saldatrice o ad una parte fissa in modo che non cada
e non sia danneggiata.
Per l'installazione segui le indicazioni della Fig.7.
Gas
Applicazione
Argon
Tutti i metalli non ferrosi (alluminio)
Argon + 1-3%O2
Inox
Argon + 20%CO2
Acciaio a basso carbonio
CO2
Acciaio a basso carbonio
L
Il gas Argon/CO2 è preferibile al CO2 perché consente di ottenere un risultato migliore.
L
Chiudi la valvola del gas sulla bombola ed azzera il riduttore di pressione quando
hai finito il lavoro.
** (Questo componente può non essere incluso su alcuni modelli).
Procedimento di saldatura: descrizione comandi e
Una volta che hai eseguito tutti i passi della messa in funzione, accendi la saldatrice, apri
la valvola del gas di protezione e procedi nelle regolazioni seguendo l'ordine tenuto nella
descrizione dei comandi Fig.1.
1) Regolazione corrente di saldatura
Seleziona la corrente di saldatura in base al lavoro. Parti con una regolazione bassa se
lo spessore del metallo è sottile. Aumenterai la regolazione in seguito, fino a trovare la
posizione migliore.
L
Non regolare la corrente di saldatura mentre stai saldando, la corrente potrebbe
danneggiare i commutatori.
2) Regolazione velocità filo
Per iniziare la saldatura premi il pulsante sulla torcia e regola la velocità del filo continuo
Fig.3,4. La velocità è corretta quando il rumore dell'arco di saldatura è regolare e costante.
Se la velocità è eccessiva il filo punta sul pezzo, mentre se è poca l'arco di saldatura si
allunga ed il filo fonde a gocce. Se non riesci ad ottenere la giusta regolazione modifica
la regolazione della corrente di saldatura.
3) Timer del tempo di saldatura
Se devi eseguire dei punti singoli tutti uguali, con questo comando imposti la durata della
singola saldatura. La funzione è utile per eseguire le chiodature da un solo lato. Quando
non usi questo comando accertati che il potenziometro/interruttore sia in posizione OFF.
4) Selettore 2 tempi 4 tempi
Nella posizione 4 tempi il pulsante della torcia cambia funzionamento. Alla pressione del
pulsante parte l'erogazione del gas ed al suo rilascio inizia la saldatura. Una ulteriore
pressione del pulsante interrompe la saldatura ed il successivo rilascio interrompe
l'erogazione del gas.
5) Spia di segnalazione intervento termico
La spia accesa significa che la protezione termica è in funzione.
Se superi il servizio di saldatura "X" riportato nella targa tecnica un protettore
termico interrompe il lavoro prima che la saldatrice sia danneggiata. Aspetta finché il
funzionamento è ripristinato e possibilmente aspetta ancora qualche minuto.
Se il protettore termico interviene continuamente, significa che stai chiedendo prestazioni
eccessive alla saldatrice.
Consigli per l'uso
„ Utilizza una prolunga elettrica solo quando è necessario e purché sia di sezione pari o
superiore a quella del cavo d'alimentazione e dotate del conduttore di terra.
„ Non bloccare le prese d'aria della saldatrice. Non racchiuderla in contenitori o scaffali
senza adeguata ventilazione.
„ Non utilizzare la saldatrice in ambienti contenenti: gas, vapori, polveri conduttive (es.
limatura di ferro), aria salmastra, fumi caustici ed altri agenti che possano danneggiare
le parti metalliche e gli isolamenti elettrici.
L
Le parti elettriche della saldatrice sono state trattate con resine protettive. Al primo
utilizzo potresti notare del fumo; si tratta della resina che si essicca completamente.
La fuoriuscita di fumo durerà solo per alcuni minuti.
Spegni la saldatrice ed estrai la spina dalla presa d'alimentazione prima di effettuare
operazioni di manutenzione.
Manutenzione ordinaria effettuabile dall'operatore periodicamente in funzione dell'uso.
• Controlla i collegamenti del tubo gas, del cavo torcia e del cavo massa. • Pulisci con
una spazzola di ferro l'ugello portacorrente ed il diffusore gas. Sostituiscili se sono
usurati. • Pulisci la saldatrice all'esterno con un panno umido.
Ad ogni sostituzione della bobina di filo:
6
segnalazioni
Manutenzione
