Menü Fehlerbehebung für Zwei-
Leiter-Pfade
Wechseln Sie zum Menü
Fehlerbehebung
Drehen Sie die Wählscheibe auf:
Zwei-Leiter-EInstellungen
a
Drücken Sie die Tasten und gleichzeitig,
um das Menü aufzurufen.
b

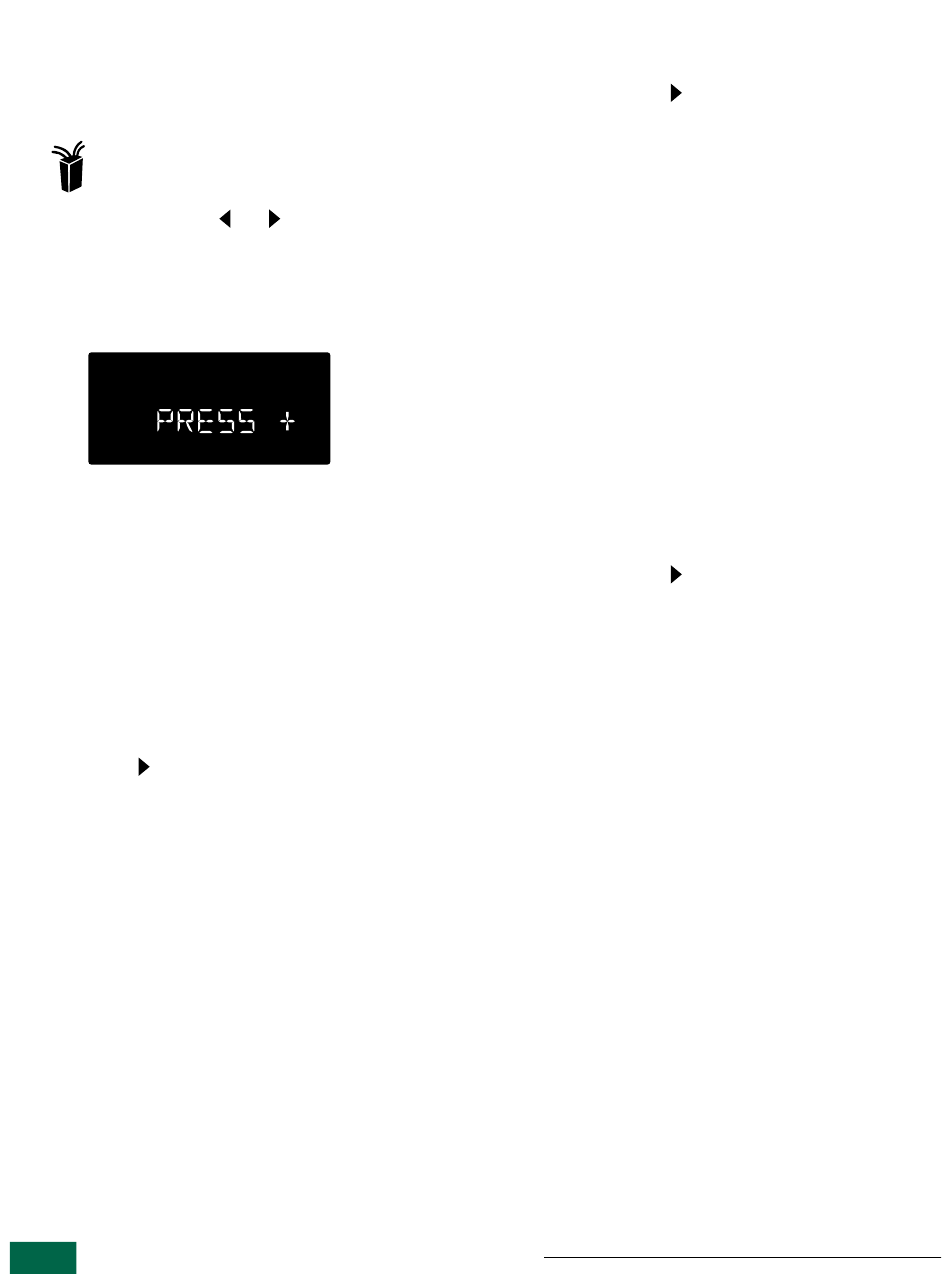

Auf dem Display wird eine Meldung angezeigt:
PRESS + TO PING DECODERS
(+ DRÜCKEN, UM DECODER ANZUPINGEN)
Nach dem Drücken von + wird der Zwei-Leiter-
Pfad aktiviert und das System beginnt, nach
Decodern zu suchen, die an den Zwei-Leiter-
Pfad angeschlossen sind, um sie mit dem
programmierten Wert zu vergleichen.
• Decoder, die an den Zwei-Leiter-Pfad
angeschlossen sind, sollten nun blau blinken.
• Die Status-LED der Rückwand sollte nun blau
blinken.
• Das Steuergerät gibt eine Liste der gefundenen
und nicht gefundenen Stationen aus.
c
Drücken Sie , um zum Modus zur
Leistungsmessung zu gelangen.
Wenn Sie in den Modus zur Leistungsmessung
wechseln, wird der Zwei-Leiter-Pfad mit Strom
versorgt und eine Spannungsmessung auf dem
Zwei-Leiter-Pfad durchgeführt.
B
HINWEIS: Wenn ein Kurzschluss im System
auftritt (übermäßig hoher Stromverbrauch),
schaltet das System automatisch in den
Kurzschluss-Suchmodus (siehe unten).
• Die Status-LED der Rückwand sollte dauerhaft
blau leuchten.
• Alle Decoder, die an den Zwei-Leiter-Pfad
angeschlossen sind, sollten eine durchgehende
blaue LED zeigen.
• Die normale Spannung beträgt 26–28 V.
Liegt die Spannung nicht im normalen Bereich, liegt
möglicherweise ein Kurzschluss im Zwei-Leiter-Pfad
vor.
ESP-2WIRE Steuergerät Leitfaden zur Fehlerbehebung
9
Unter „Suche nach Systemkurzschlüssen" auf
Seite 11 erfahren Sie mehr über die Suche nach
Kurzschlüssen im Feld.
d
Drücken Sie , um zur Messung der
elektrischen Stromaufnahme zu gelangen.
In diesem Modus, in dem alle Decoder-LEDs
durchgehend blau leuchten, beträgt eine
normale mA-Anzeige etwa 7 mA für jeden
angeschlossenen Decoder.
Ein Beispiel:
Wenn Sie 20 Decoder angeschlossen haben, beträgt
die normale Stromaufnahme etwa 140 mA
(20 Decoder x 7 mA).
B
HINWEIS: Die normale Stromaufnahme hängt
von der Anzahl der Decoder im System ab.
• Ein Messwert, der unter dem erwarteten Wert
liegt, kann bedeuten, dass die Decoder vom
Zwei-Leiter-Pfad getrennt wurden.
• Ein Messwert, der über dem erwarteten Wert
liegt, kann bedeuten, dass ein Kurzschluss
durch einen freiliegenden Draht oder ein durch
Korrosion verursachter Widerstand vorliegt.
e
Drücken Sie , um zum Kurzschluss-
Suchmodus zu gelangen.
Über die Rain Bird Mobile App
Alternativ können Sie mit der Rain Bird
Mobile App und dem LNK2 über das Decoder-
Einstellungsmenü auf diese Funktionen zugreifen.
• Das Anpingen von Decodern über die Mobile
App mit LNK2 kann durch Scannen des Systems
im Decoder-Einstellungsmenü erfolgen.
• Die Mobile App zeigt an, welche Decoder
vorhanden sind, welche Decoder nicht
gefunden werden und welche Decoder
möglicherweise neu im System sind.
• Der Modus zur Leistungsmessung und der
Kurzschluss-Suchmodus können auch über
den Decodereinstellungsbildschirm aufgerufen
werden.
