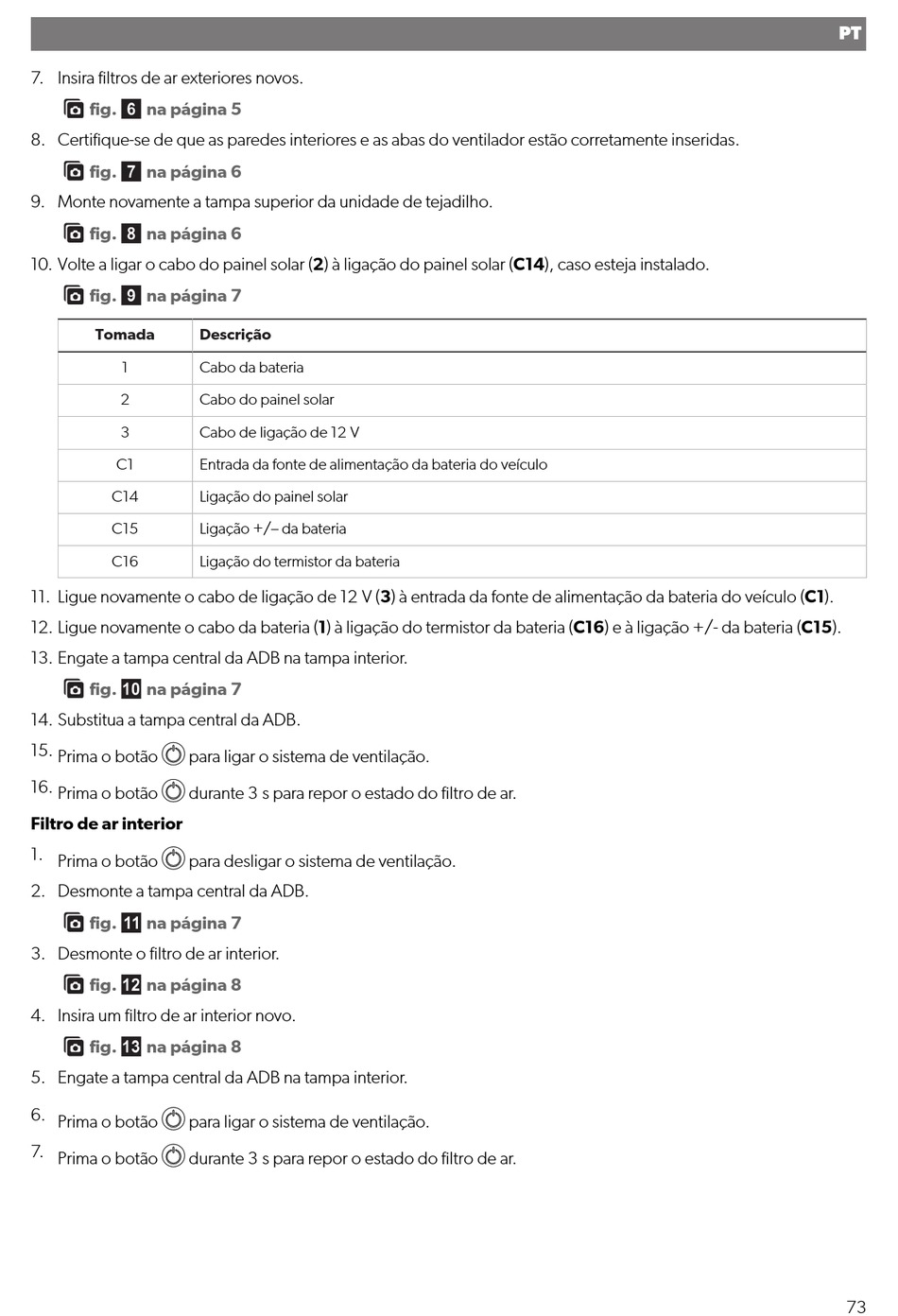

Dometic CLIMATE CONTROL ACC3100 Bedienungsanleitung Seite 73

7. Insira filtros de ar exteriores novos.
fig.  na página 5
8. Certifique-se de que as paredes interiores e as abas do ventilador estão corretamente inseridas.
fig.  na página 6
9. Monte novamente a tampa superior da unidade de tejadilho.
fig.  na página 6
10. Volte a ligar o cabo do painel solar (2) à ligação do painel solar (C14), caso esteja instalado.
fig.  na página 7
Tomada Descrição
1 Cabo da bateria
2 Cabo do painel solar
3 Cabo de ligação de 12 V
C1 Entrada da fonte de alimentação da bateria do veículo
C14 Ligação do painel solar
C15 Ligação +/– da bateria
C16 Ligação do termistor da bateria
11. Ligue novamente o cabo de ligação de 12 V (3) à entrada da fonte de alimentação da bateria do veículo (C1).
12. Ligue novamente o cabo da bateria (1) à ligação do termistor da bateria (C16) e à ligação +/- da bateria (C15).
13. Engate a tampa central da ADB na tampa interior.
fig.  na página 7
14. Substitua a tampa central da ADB.
15. Prima o botão
para ligar o sistema de ventilação.
16. Prima o botão
durante 3 s para repor o estado do filtro de ar.
Filtro de ar interior
1. Prima o botão
para desligar o sistema de ventilação.
2. Desmonte a tampa central da ADB.
fig.  na página 7
3. Desmonte o filtro de ar interior.
fig.  na página 8
4. Insira um filtro de ar interior novo.
fig.  na página 8
5. Engate a tampa central da ADB na tampa interior.
6. Prima o botão
para ligar o sistema de ventilação.
7. Prima o botão
durante 3 s para repor o estado do filtro de ar.
