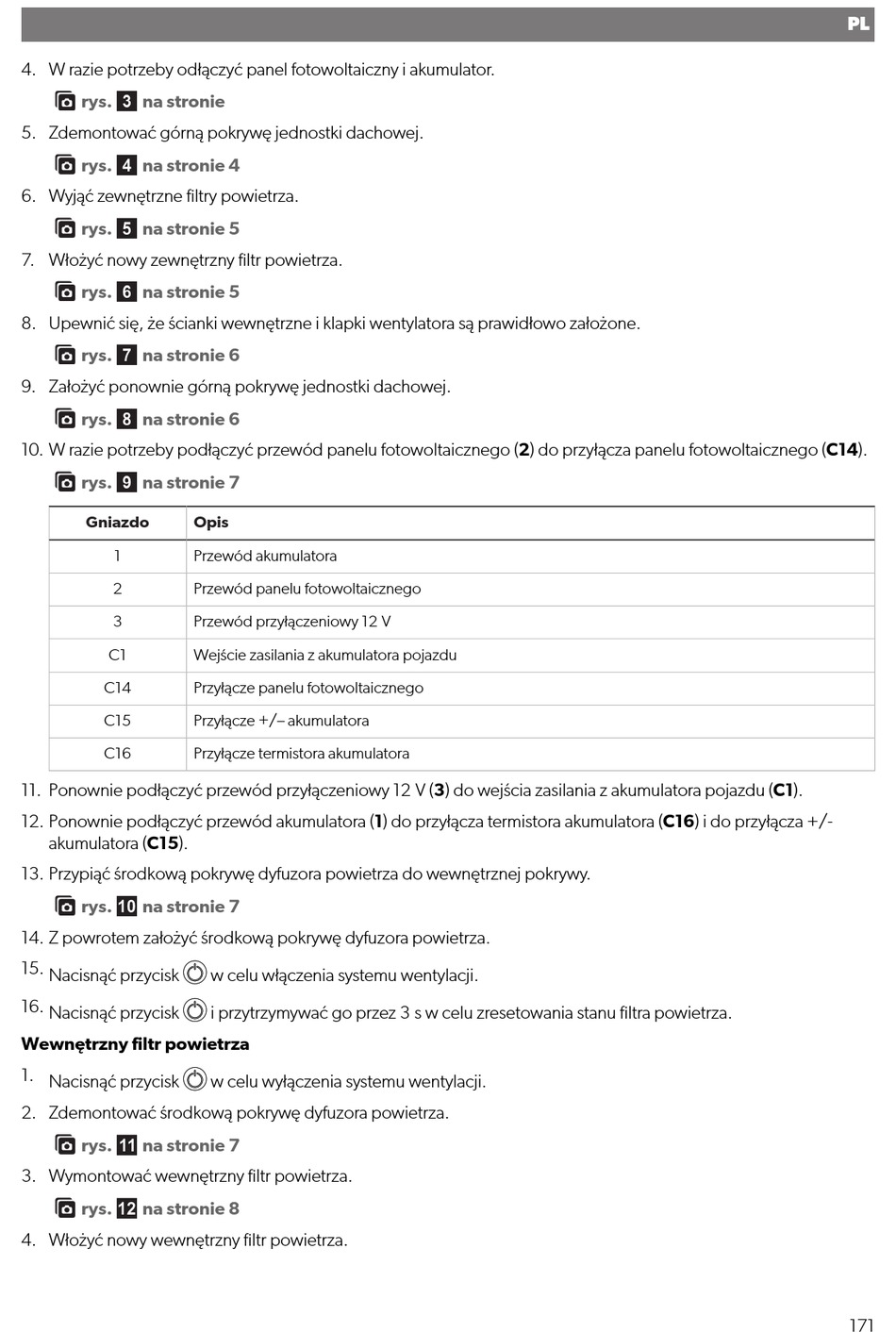

4. W razie potrzeby odłączyć panel fotowoltaiczny i akumulator.
rys.  na stronie
5. Zdemontować górną pokrywę jednostki dachowej.
rys.  na stronie 4
6. Wyjąć zewnętrzne filtry powietrza.
rys.  na stronie 5
7. Włożyć nowy zewnętrzny filtr powietrza.
rys.  na stronie 5
8. Upewnić się, że ścianki wewnętrzne i klapki wentylatora są prawidłowo założone.
rys.  na stronie 6
9. Założyć ponownie górną pokrywę jednostki dachowej.
rys.  na stronie 6
10. W razie potrzeby podłączyć przewód panelu fotowoltaicznego (2) do przyłącza panelu fotowoltaicznego (C14).
rys.  na stronie 7
Gniazdo
1
2
3
C1
C14
C15
C16
11. Ponownie podłączyć przewód przyłączeniowy 12 V (3) do wejścia zasilania z akumulatora pojazdu (C1).
12. Ponownie podłączyć przewód akumulatora (1) do przyłącza termistora akumulatora (C16) i do przyłącza +/-
akumulatora (C15).
13. Przypiąć środkową pokrywę dyfuzora powietrza do wewnętrznej pokrywy.
rys.  na stronie 7
14. Z powrotem założyć środkową pokrywę dyfuzora powietrza.
15. Nacisnąć przycisk
16. Nacisnąć przycisk
Wewnętrzny filtr powietrza
1. Nacisnąć przycisk
2. Zdemontować środkową pokrywę dyfuzora powietrza.
rys.  na stronie 7
3. Wymontować wewnętrzny filtr powietrza.
rys.  na stronie 8
4. Włożyć nowy wewnętrzny filtr powietrza.
Opis
Przewód akumulatora
Przewód panelu fotowoltaicznego
Przewód przyłączeniowy 12 V
Wejście zasilania z akumulatora pojazdu
Przyłącze panelu fotowoltaicznego
Przyłącze +/– akumulatora
Przyłącze termistora akumulatora
w celu włączenia systemu wentylacji.
i przytrzymywać go przez 3 s w celu zresetowania stanu filtra powietrza.
w celu wyłączenia systemu wentylacji.
