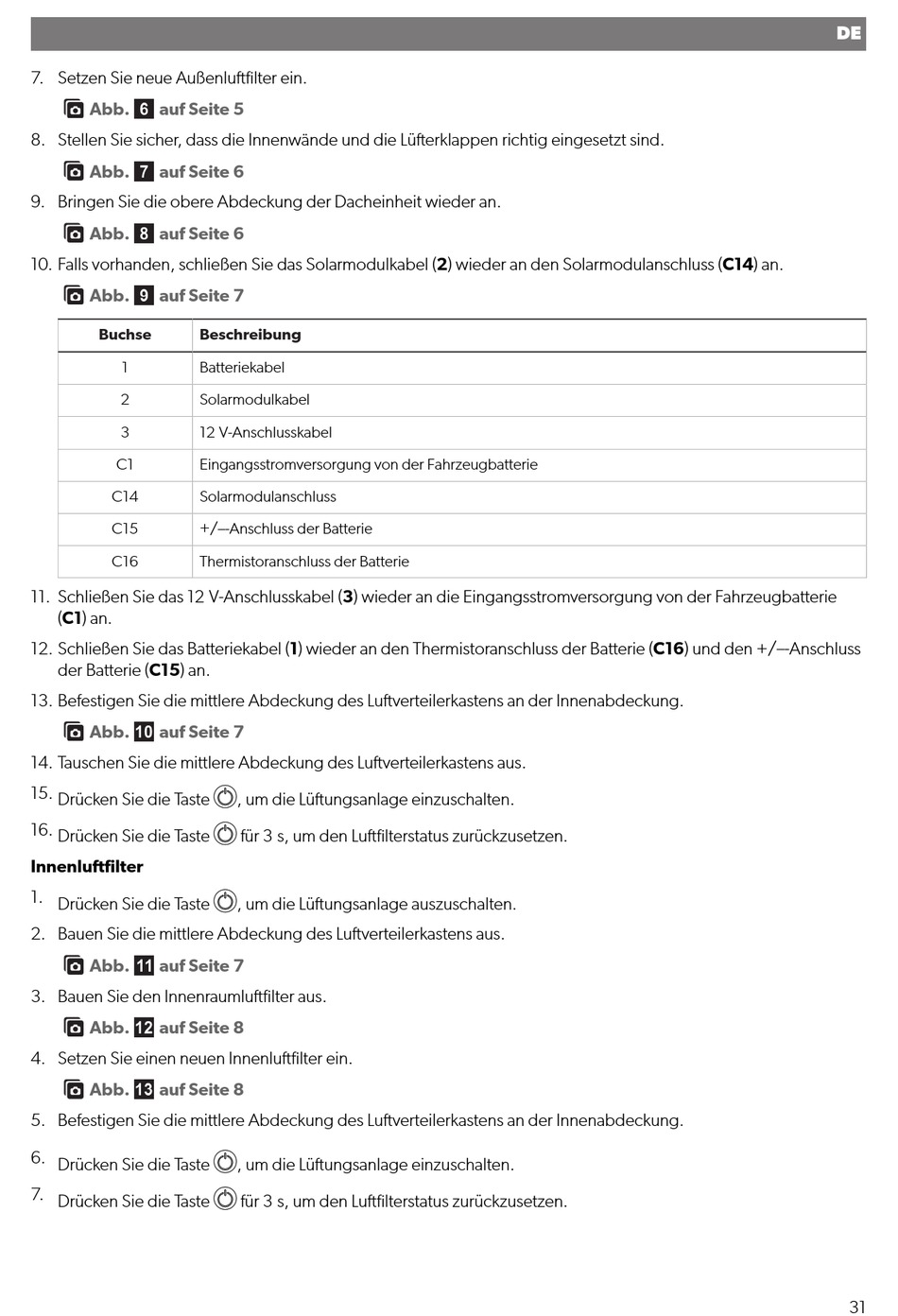

Dometic CLIMATE CONTROL ACC3100 Bedienungsanleitung Seite 31

7. Setzen Sie neue Außenlufilter ein.
Abb.  auf Seite 5
8. Stellen Sie sicher, dass die Innenwände und die Lüerklappen richtig eingesetzt sind.
Abb.  auf Seite 6
9. Bringen Sie die obere Abdeckung der Dacheinheit wieder an.
Abb.  auf Seite 6
10. Falls vorhanden, schließen Sie das Solarmodulkabel (2) wieder an den Solarmodulanschluss (C14) an.
Abb.  auf Seite 7
Buchse Beschreibung
1 Batteriekabel
2 Solarmodulkabel
3 12 V-Anschlusskabel
C1 Eingangsstromversorgung von der Fahrzeugbatterie
C14 Solarmodulanschluss
C15 +/–-Anschluss der Batterie
C16 Thermistoranschluss der Batterie
11. Schließen Sie das 12 V-Anschlusskabel (3) wieder an die Eingangsstromversorgung von der Fahrzeugbatterie
(C1) an.
12. Schließen Sie das Batteriekabel (1) wieder an den Thermistoranschluss der Batterie (C16) und den +/–-Anschluss
der Batterie (C15) an.
13. Befestigen Sie die mittlere Abdeckung des Luverteilerkastens an der Innenabdeckung.
Abb.  auf Seite 7
14. Tauschen Sie die mittlere Abdeckung des Luverteilerkastens aus.
15. Drücken Sie die Taste
16. Drücken Sie die Taste
Innenluftfilter
1. Drücken Sie die Taste
2. Bauen Sie die mittlere Abdeckung des Luverteilerkastens aus.
Abb.  auf Seite 7
3. Bauen Sie den Innenraumlufilter aus.
Abb.  auf Seite 8
4. Setzen Sie einen neuen Innenlufilter ein.
Abb.  auf Seite 8
5. Befestigen Sie die mittlere Abdeckung des Luverteilerkastens an der Innenabdeckung.
6. Drücken Sie die Taste
7. Drücken Sie die Taste
, um die Lüungsanlage einzuschalten.
für 3 s, um den Lufilterstatus zurückzusetzen.
, um die Lüungsanlage auszuschalten.
, um die Lüungsanlage einzuschalten.
für 3 s, um den Lufilterstatus zurückzusetzen.
DE
31
