Siemens SIMATIC IPC847D Kompaktbetriebsanleitung Seite 17

Gerät in Betrieb nehmen
4.1 Eigenschaften der integrierten AC-USV
Einleitung
Die AC-USV ist einschaltfertig eingebaut. Nach dem ersten Hochlauf des Betriebssystems
muss der USB-Treiber und die USV-Software installiert werden.

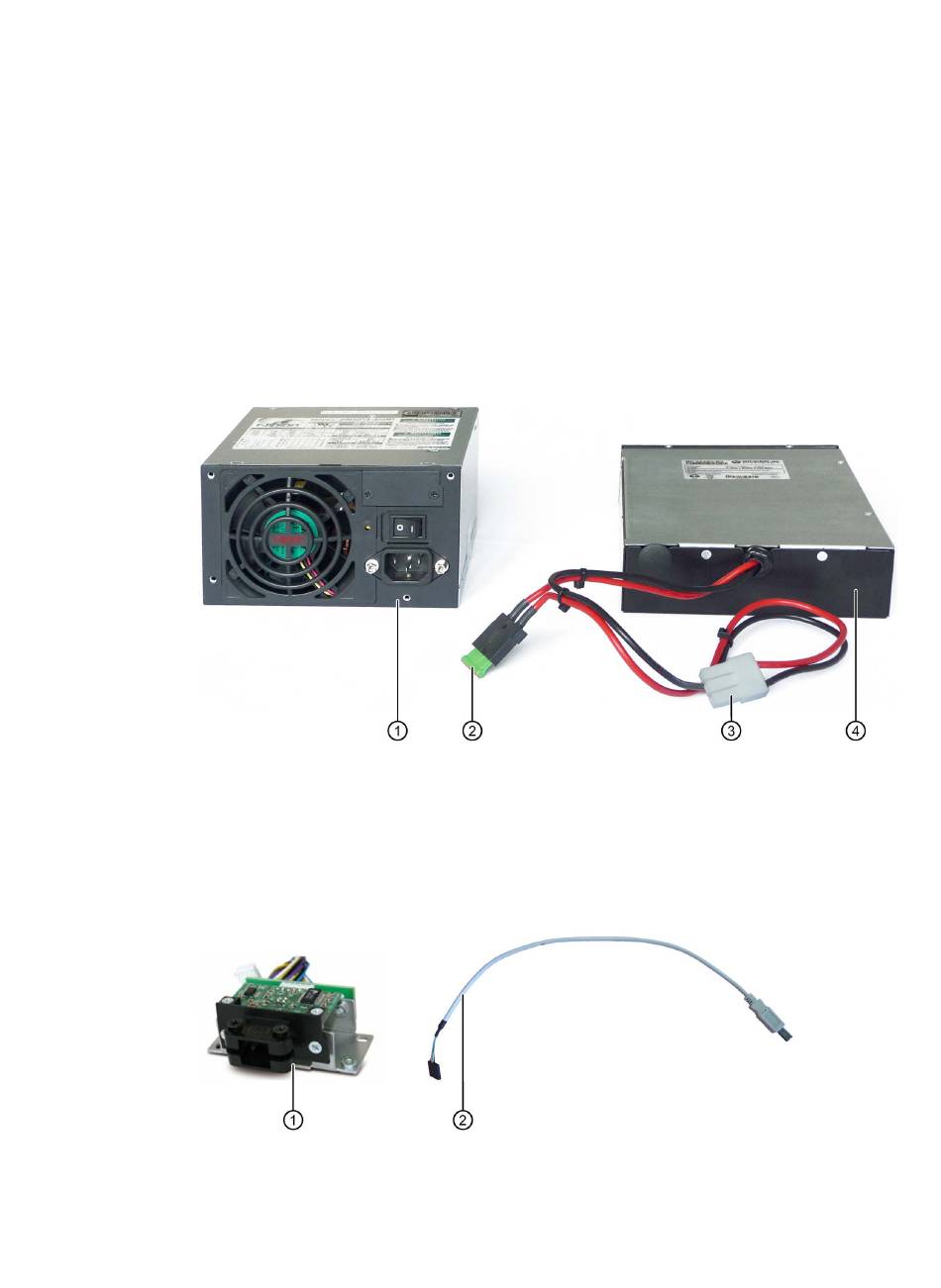

Die folgende Abbildung zeigt die AC-USV und den Batteriepack.
①
②
③
④
Die folgende Abbildung zeigt das interne USB-Modul und die USB-Datenleitung der AC-
USV.
①
②
SIMATIC IPC847D mit Unterbrechungsfreier AC-Stromversorgung (AC-USV)
Kompaktbetriebsanleitung, 08/2014, A5E34870886-AA
AC-USV
Messersicherung
Steckverbinder der AC-USV
Batteriepack
Internes USB-Modul
Interne USB-Datenleitung zur Grundbaugruppe
4
17
