Einstellbare Modi für den Zähler
• Only counts
• Compare mode 1
• Compare mode 2
• Compare mode 3
• Overflow/underflow mode
Bei allen Modi kann ein Auf- oder Abwärtszählen realisiert werden.
Only counts

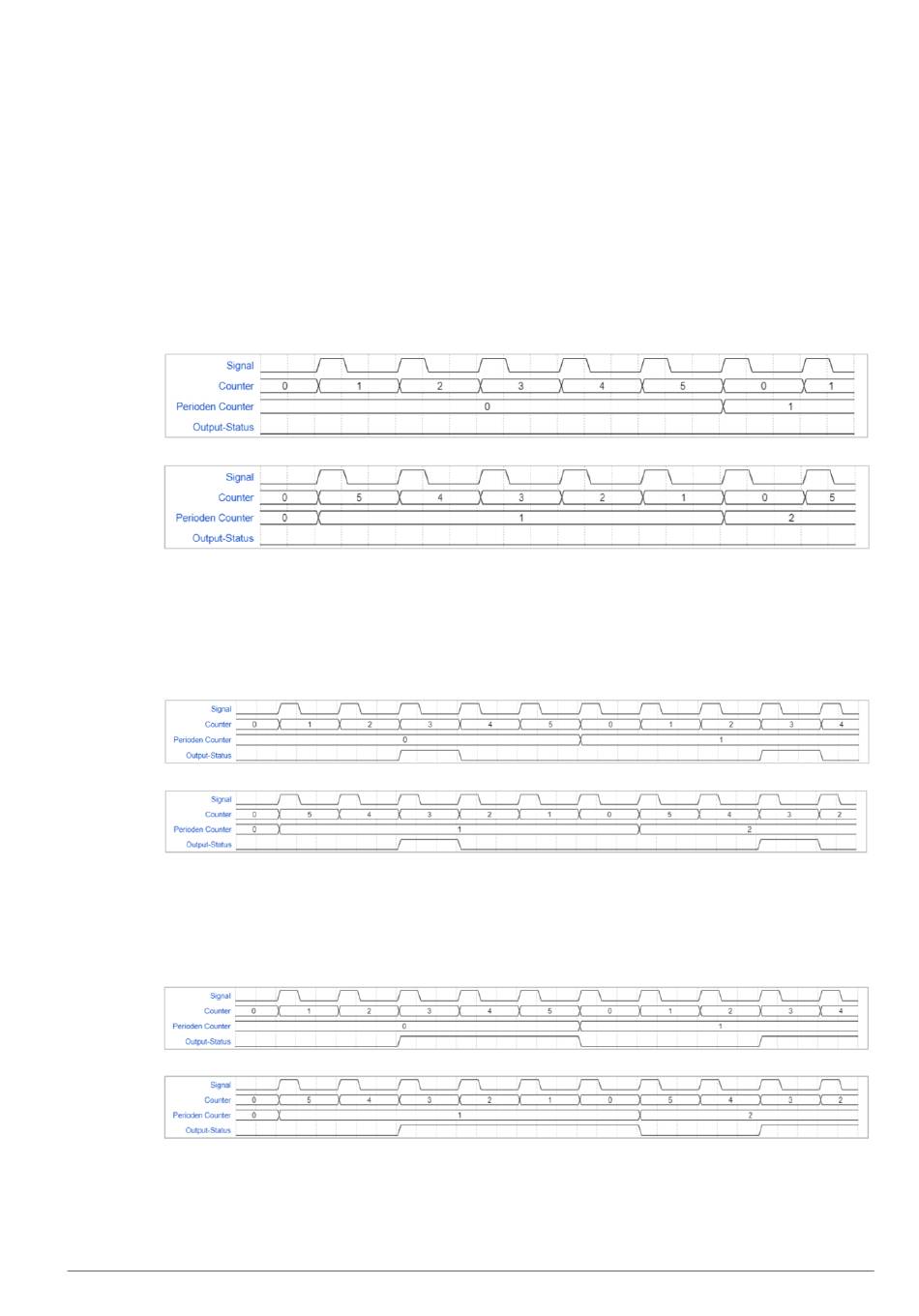

In diesem Modus zählt das Gerät die erkannten Objekte. In Abbildung 1 und 2 ist ein Beispiel mit einem
„Counter Max Value (Period)" von 5 abgebildet.
Abb. 1: Only counts Funktion – Aufwärtszählen
Abb. 2: Only counts Funktion – Abwärtszählen
Compare mode 1
In diesem Modus wird der „Counter Output" bei Erreichen des Vergleichswerts geschalten. Wird der ein-
gestellte Periodenwert erreicht, wird dieser Wert gehalten und der „Counter Output" schaltet wieder auf
false. Abbildung 3 und 4 zeigt die „Compare Mode 1"-Funktion mit einem „Counter Compare Value" von
3 und einem „Counter Max Value (Period)" von 5.
Abb. 3: Compare mode 1 Funktion – Aufwärtszählen
Abb. 4: Compare mode 1 Funktion - Abwärtszählen
Compare mode 2
Sobald der eingestellte Vergleichswert erreicht wird, wird der „Counter Output Status" solange geschalten,
bis das Periodenende erreicht wird. Abbildung 5 und 6 erläutert den „Compare mode 2" mit einem
„Counter Compare Value" von 3 und einem „Counter Max Value (Period)" von 5.
Abb. 5: Compare mode 2 Funktion - Aufwärtszählen
Abb. 6: Compare mode 2 Funktion – Abwärtszählen
6 ‒ Funktionsübersicht | IR2D002 ‒ Induktiver Ringsensor
17
