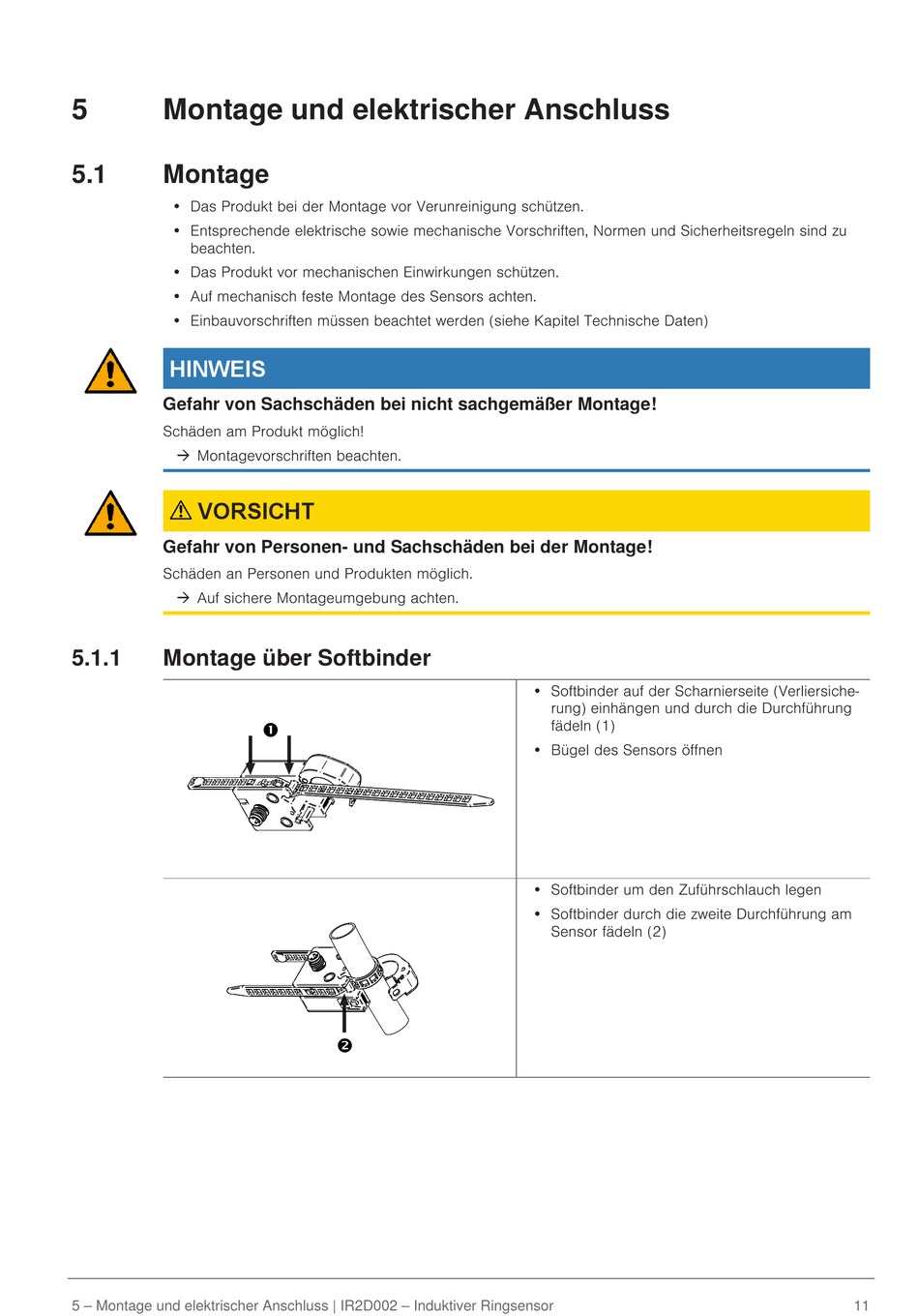

Montage und elektrischer Anschluss
5.1
Montage
• Das Produkt bei der Montage vor Verunreinigung schützen.
• Entsprechende elektrische sowie mechanische Vorschriften, Normen und Sicherheitsregeln sind zu
beachten.
• Das Produkt vor mechanischen Einwirkungen schützen.
• Auf mechanisch feste Montage des Sensors achten.
• Einbauvorschriften müssen beachtet werden (siehe Kapitel Technische Daten)
HINWEIS
Gefahr von Sachschäden bei nicht sachgemäßer Montage!
Schäden am Produkt möglich!
à Montagevorschriften beachten.
VORSICHT
Gefahr von Personen- und Sachschäden bei der Montage!
Schäden an Personen und Produkten möglich.
à Auf sichere Montageumgebung achten.
5.1.1
Montage über Softbinder
5 ‒ Montage und elektrischer Anschluss | IR2D002 ‒ Induktiver Ringsensor
• Softbinder auf der Scharnierseite (Verliersiche-
rung) einhängen und durch die Durchführung
fädeln (1)
• Bügel des Sensors öffnen
• Softbinder um den Zuführschlauch legen
• Softbinder durch die zweite Durchführung am
Sensor fädeln (2)
11
