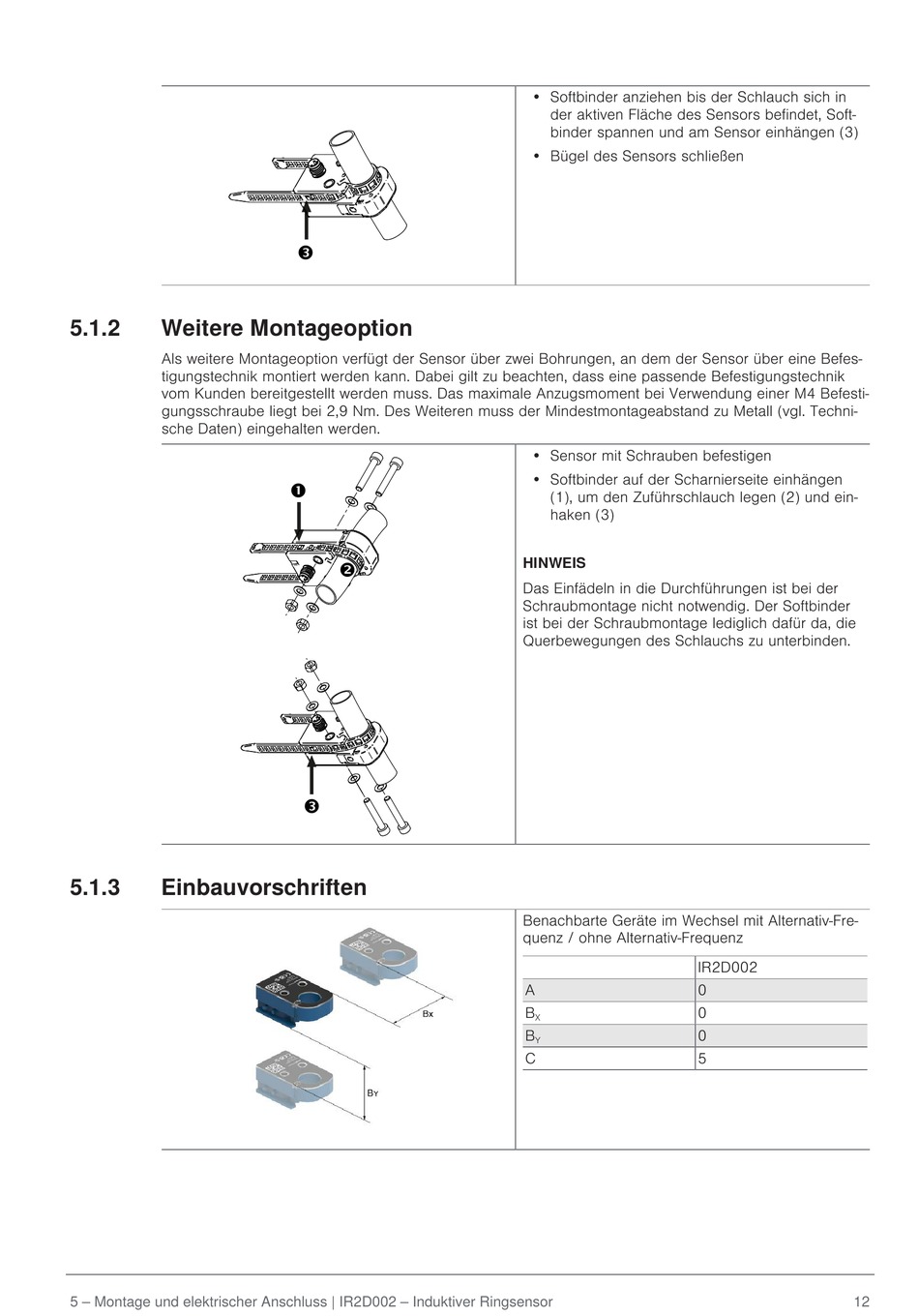

5.1.2
Weitere Montageoption
Als weitere Montageoption verfügt der Sensor über zwei Bohrungen, an dem der Sensor über eine Befes-
tigungstechnik montiert werden kann. Dabei gilt zu beachten, dass eine passende Befestigungstechnik
vom Kunden bereitgestellt werden muss. Das maximale Anzugsmoment bei Verwendung einer M4 Befesti-
gungsschraube liegt bei 2,9 Nm. Des Weiteren muss der Mindestmontageabstand zu Metall (vgl. Techni-
sche Daten) eingehalten werden.
5.1.3
Einbauvorschriften
5 ‒ Montage und elektrischer Anschluss | IR2D002 ‒ Induktiver Ringsensor
• Softbinder anziehen bis der Schlauch sich in
der aktiven Fläche des Sensors befindet, Soft-
binder spannen und am Sensor einhängen (3)
• Bügel des Sensors schließen
• Sensor mit Schrauben befestigen
• Softbinder auf der Scharnierseite einhängen
(1), um den Zuführschlauch legen (2) und ein-
haken (3)
HINWEIS
Das Einfädeln in die Durchführungen ist bei der
Schraubmontage nicht notwendig. Der Softbinder
ist bei der Schraubmontage lediglich dafür da, die
Querbewegungen des Schlauchs zu unterbinden.
Benachbarte Geräte im Wechsel mit Alternativ-Fre-
quenz / ohne Alternativ-Frequenz
A
B
X
B
Y
C
IR2D002
0
0
0
5
12
