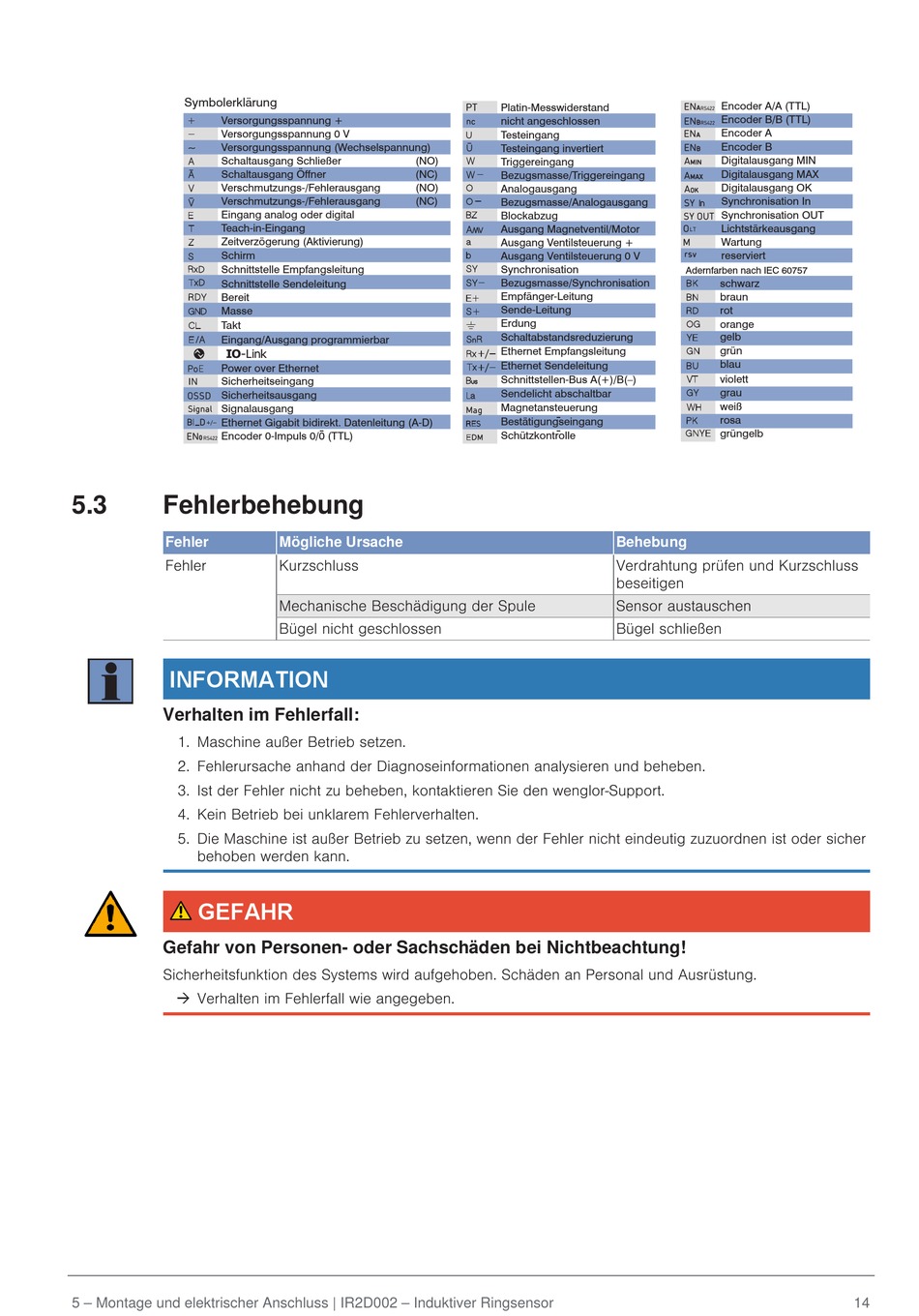

Symbolerklärung
Versorgungsspannung +
Versorgungsspannung 0 V
Versorgungsspannung (Wechselspannung)
Schaltausgang Schließer
Schaltausgang Öffner
Verschmutzungs-/Fehlerausgang
Verschmutzungs-/Fehlerausgang
Eingang analog oder digital
Teach-in-Eingang
Zeitverzögerung (Aktivierung)
Schirm
Schnittstelle Empfangsleitung
Schnittstelle Sendeleitung
Bereit
Masse
Takt
Eingang/Ausgang programmierbar
Power over Ethernet
Sicherheitseingang
Sicherheitsausgang
Signalausgang
Ethernet Gigabit bidirekt. Datenleitung (A-D)
Encoder 0-Impuls 0/0 (TTL)
5.3
Fehlerbehebung
Fehler
Fehler
INFORMATION
Verhalten im Fehlerfall:
1. Maschine außer Betrieb setzen.
2. Fehlerursache anhand der Diagnoseinformationen analysieren und beheben.
3. Ist der Fehler nicht zu beheben, kontaktieren Sie den wenglor-Support.
4. Kein Betrieb bei unklarem Fehlerverhalten.
5. Die Maschine ist außer Betrieb zu setzen, wenn der Fehler nicht eindeutig zuzuordnen ist oder sicher
behoben werden kann.
GEFAHR
Gefahr von Personen- oder Sachschäden bei Nichtbeachtung!
Sicherheitsfunktion des Systems wird aufgehoben. Schäden an Personal und Ausrüstung.
à Verhalten im Fehlerfall wie angegeben.
5 ‒ Montage und elektrischer Anschluss | IR2D002 ‒ Induktiver Ringsensor
(NO)
(NC)
(NO)
(NC)
Mögliche Ursache
Kurzschluss
Mechanische Beschädigung der Spule
Bügel nicht geschlossen
PT
Platin-Messwiderstand
nicht angeschlossen
Testeingang
Testeingang invertiert
Triggereingang
Bezugsmasse/Triggereingang
Analogausgang
Bezugsmasse/Analogausgang
Blockabzug
Ausgang Magnetventil/Motor
Ausgang Ventilsteuerung +
Ausgang Ventilsteuerung 0 V
Synchronisation
Bezugsmasse/Synchronisation
Empfänger-Leitung
Sende-Leitung
Erdung
Schaltabstandsreduzierung
Ethernet Empfangsleitung
Ethernet Sendeleitung
Schnittstellen-Bus A(+)/B(–)
Sendelicht abschaltbar
Magnetansteuerung
Bestätigungseingang
Schützkontrolle
Behebung
Verdrahtung prüfen und Kurzschluss
beseitigen
Sensor austauschen
Bügel schließen
Encoder A/A (TTL)
Encoder B/B (TTL)
Encoder A
Encoder B
Digitalausgang MIN
Digitalausgang MAX
Digitalausgang OK
Synchronisation In
Synchronisation OUT
Lichtstärkeausgang
Wartung
reserviert
Adernfarben nach IEC 60757
schwarz
braun
rot
orange
gelb
grün
blau
violett
grau
weiß
rosa
grüngelb
14
