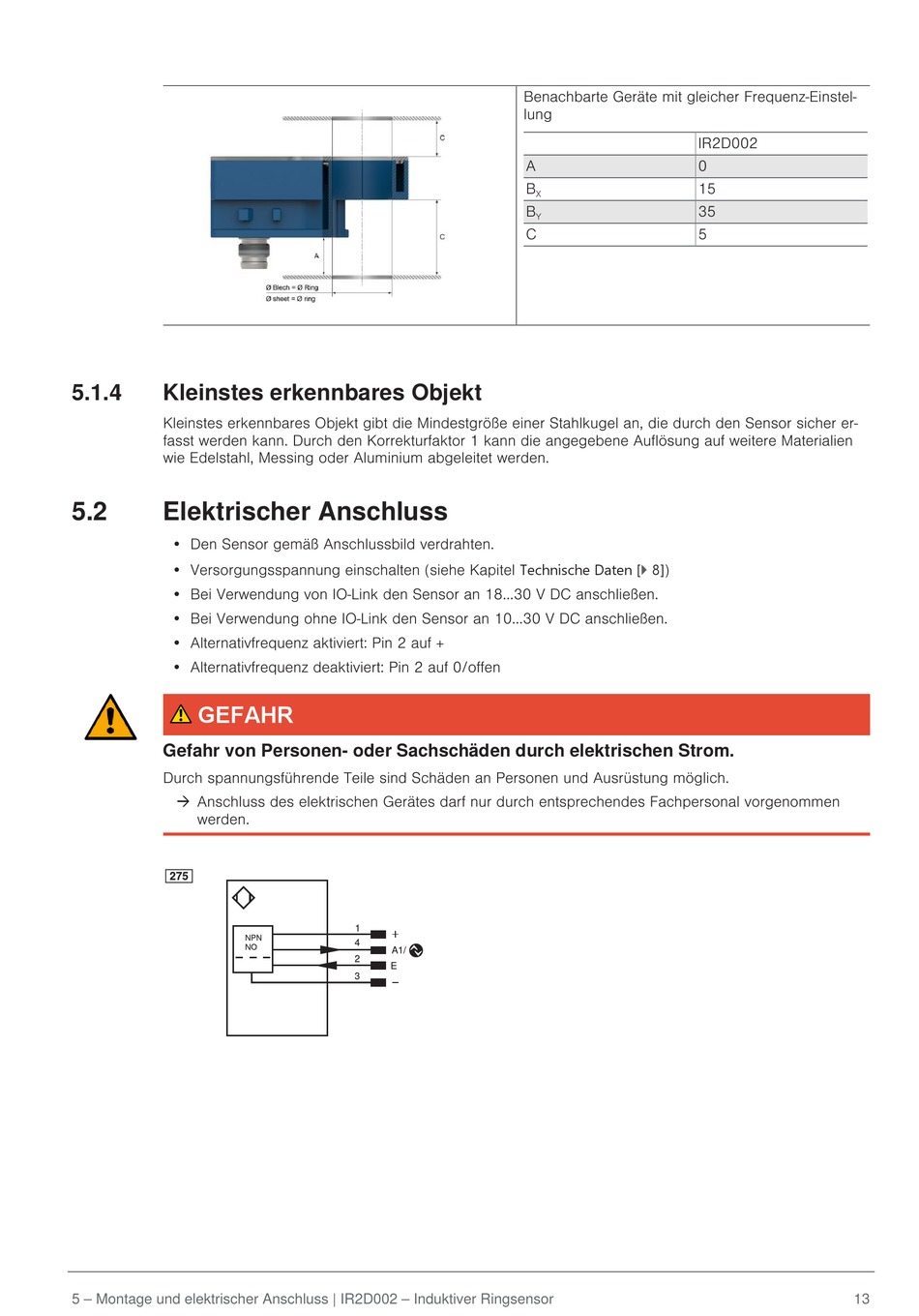

5.1.4
Kleinstes erkennbares Objekt
Kleinstes erkennbares Objekt gibt die Mindestgröße einer Stahlkugel an, die durch den Sensor sicher er-
fasst werden kann. Durch den Korrekturfaktor 1 kann die angegebene Auflösung auf weitere Materialien
wie Edelstahl, Messing oder Aluminium abgeleitet werden.
5.2
Elektrischer Anschluss
• Den Sensor gemäß Anschlussbild verdrahten.
• Versorgungsspannung einschalten (siehe Kapitel Technische Daten [} 8])
• Bei Verwendung von IO-Link den Sensor an 18...30 V DC anschließen.
• Bei Verwendung ohne IO-Link den Sensor an 10...30 V DC anschließen.
• Alternativfrequenz aktiviert: Pin 2 auf +
• Alternativfrequenz deaktiviert: Pin 2 auf 0/offen
GEFAHR
Gefahr von Personen- oder Sachschäden durch elektrischen Strom.
Durch spannungsführende Teile sind Schäden an Personen und Ausrüstung möglich.
à Anschluss des elektrischen Gerätes darf nur durch entsprechendes Fachpersonal vorgenommen
werden.
5 ‒ Montage und elektrischer Anschluss | IR2D002 ‒ Induktiver Ringsensor
Benachbarte Geräte mit gleicher Frequenz-Einstel-
lung
A
B
X
B
Y
C
IR2D002
0
15
35
5
13
