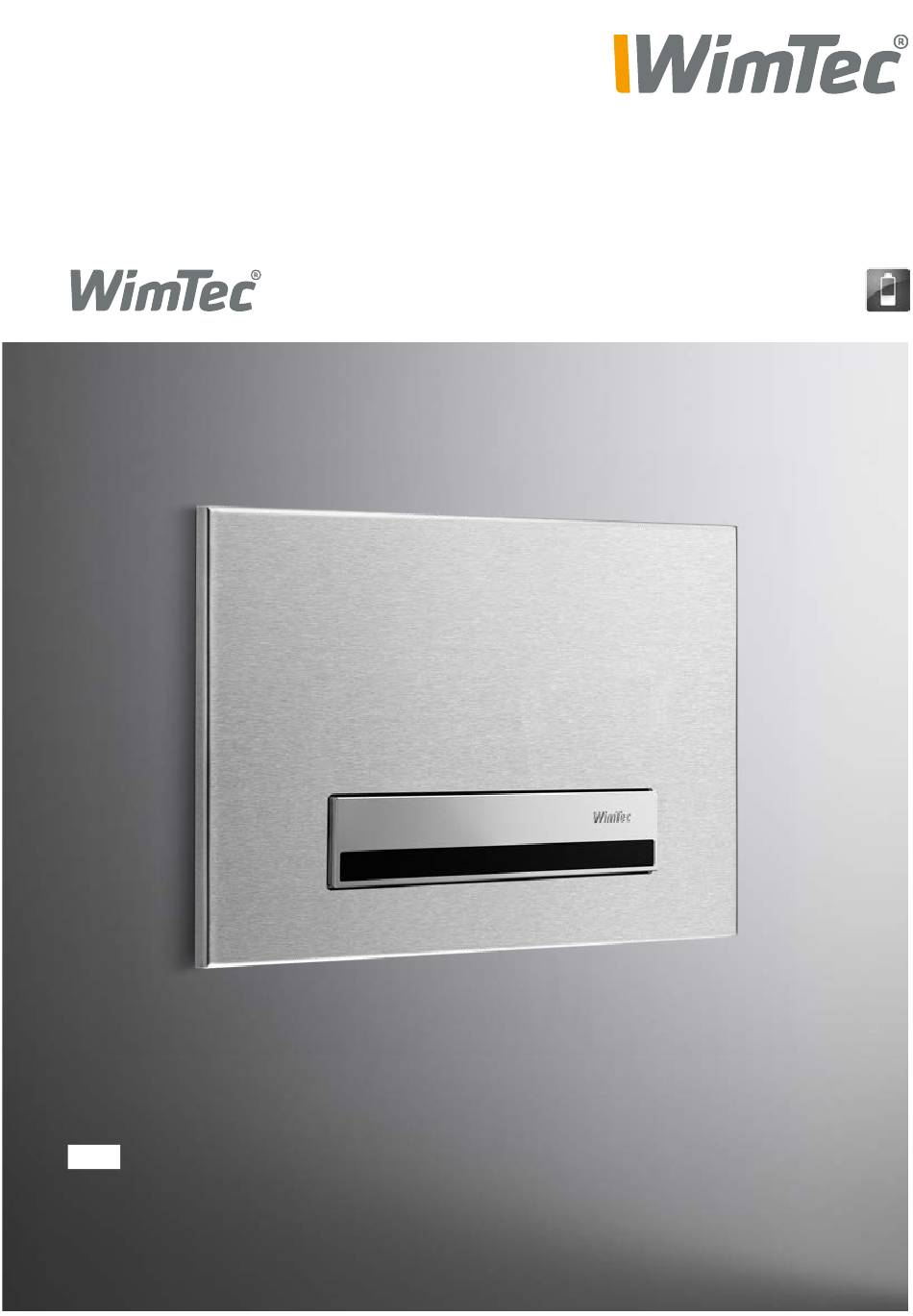

- Seite 1 PROOF T4 Montage- und Bedienungsanleitung...
-
Seite 2: Allgemeine Hinweise
Reinigungs- oder Desinfektionsmittel verwenden nur mit weichem Schwamm oder Tuch behandeln nicht mit direktem Wasserstrahl, Hochdruckreiniger oder Dampfstrahlgeräten reinigen Diese Anleitung ist gültig für folgende Produkte: WimTec PROOF T4 - SLK 6 V Edelstahl Art.Nr. 136 746 Mattschwarz Art.Nr. 136 784 HPL Weiß... -
Seite 3: Inhaltsverzeichnis
PROOF T4 Inhaltsverzeichnis Seite ................4 Technische Daten ....................5 Maße ..................6 Legende ............7 Einstellung der Funktionen ................8 Montagebeispiel .............9 Anschluss externer Taster ..................10 Montage ............... 16 Funktionsbeschreibung Manuelle Spülung ............16 Berührungslose Spülung ..........16 Automatische Spülung ............ 17 Reinigungsstopp .............. 18 Freispül-Automatik............ -
Seite 4: Technische Daten
PROOF T4 Technische Daten Batterie: 4 Stk. Lithium AA 1,5 V (im Lieferumfang enthalten) Batterielebensdauer: ca. 7.500 Auslösungen (max. 3 Jahre) Freispül-Automatik: aktivierbar, Spülintervall: 3 h bis 48 h nach letzter Nutzung, Spüldauer: 1 große Spülmenge Ansprechbereich: 30 cm bis 70 cm einstellbar Nah-Ansprechbereich: ca. -
Seite 5: Maße
PROOF T4 Maße Maße in cm Abstand zu gegenüber liegen- der Wand/Tür min. 135 25,3* | 25,8** 0,8* | 1,1** Ansprechbereich max. 70 min. 8 20° max.17 * Edelstahl, Mattschwarz | ** HPL... -
Seite 6: Legende
PROOF T4 Legende Spültaste Infrarot-Sensor mit Kontroll-LED Elektronikmodul: 1 2 3 4 5 6 2 3 4 5 6 Anschlusskabel Motorheber Status-LED Intervall-Regler Anschluss externer Taster für Auslösung 1 2 3 4 5 6 Verzögerungszeit-Regler der großen Spülmenge Reichweiten-Regler Batteriefach... -
Seite 7: Einstellung Der Funktionen
PROOF T4 Einstellung der Funktionen Einstellregler: Intervall-Regler Verzögerungszeit-Regler Reichweiten-Regler für die automatische Spülung für den Ansprechbereich, für die Freispül-Automatik, 24 h voreingestellt beim Wegtreten 2 s voreinge- 70 cm voreingestellt (3 h bis 48 h einstellbar). stellt (2 bis 10 s einstellbar). -
Seite 8: Montagebeispiel
PROOF T4 Montagebeispiel Wasserzulauf Verkabelung für Taster (optional, min. 2 x 0,5 mm Taster (optional) -
Seite 9: Anschluss Externer Taster
PROOF T4 Anschluss externer Taster Es besteht die Möglichkeit zum Anschluss eines externen Tasters für eine Fernauslösung der großen Spülmenge. Im Batteriebetrieb dürfen keine Funktaster verwendet werden! Anschluss Elektronikmodul: externer Taster 1 2 3 4 5 6 1 2 3 4 5 6 externe Spülung... -
Seite 10: Montage
PROOF T4 Montage - WimTec SLK ACHTUNG! Folgende Schritte unbe- dingt in beschriebener Reihenfolge ausführen! Verriegelung des Lagerbocks nach hinten drücken. Lagerbock nach oben herausschieben. Lagerbock mit integriertem Motorheber in die Aufnahme einschieben. Hebel des Motorhebers in den Zugbügel der großen Menge des Ablaufventils einführen und den Lagerbock in der Auf-... - Seite 11 PROOF T4 Montage - WimTec SLK Bolzenschnellverschluss fixieren. Abdeckplatte in den Spülkasten einsetzen und Kabel des ACHTUNG! Motorhebers durch die obere Öffnung durchführen. Folgende Schritte unbe- dingt in beschriebener Montagerahmen mittels Fixierschrauben (im Lieferumfang Reihenfolge ausführen! enthalten) befestigen. Das Kabel des Motorhebers durch die mittlere obere Öffnung des Montagerahmen führen.
- Seite 12 PROOF T4 Montage - WimTec SLK ACHTUNG! Folgende Schritte unbe- dingt in beschriebener Reihenfolge ausführen! Falls notwendig Einstellungen auf die örtlichen Gegeben- heiten anpassen (siehe Seite 7). Gewünschte Funktionen mittels DIP-Schalter einstellen (siehe Seite 7). Frontplatte schräg von unten ansetzen, an den Montage- rahmen anlegen und mit leichtem Druck nach oben drü-...
- Seite 13 PROOF T4 Montage - Geberit UP320 ACHTUNG! Folgende Schritte unbe- dingt in beschriebener Reihenfolge ausführen! Verriegelung des Lagerbocks nach hinten drücken. Lagerbock nach oben herausschieben. Lagerbock mit integriertem Motorheber in die Aufnahme einschieben. Hebel des Motorhebers in den Zugbügel der großen Menge des Ablaufventils einführen und den Lagerbock in der...
- Seite 14 PROOF T4 Montage - Geberit UP320 ACHTUNG! Folgende Schritte unbe- dingt in beschriebener Reihenfolge ausführen! Bolzenschnellverschluss je nach Einbausituation in die dafür vorgesehene Halterung einschieben (Abstand Bolzen zu Vorderkante Fliese ca. 1 cm). Bolzenschnellverschluss fixieren. Montagerahmen mittels Fixierschrauben (im Lieferumfang enthalten) befestigen.
- Seite 15 PROOF T4 Montage - Geberit UP320 ACHTUNG! Folgende Schritte unbe- dingt in beschriebener Reihenfolge ausführen! Batterielasche entfernen. Falls notwendig Einstellungen auf die örtlichen Gegeben- heiten anpassen (siehe Seite 7). Gewünschte Funktionen mittels DIP-Schalter einstellen (siehe Seite 7). Frontplatte schräg von unten ansetzen, an den Montage- rahmen anlegen und mit leichtem Druck nach oben drü-...
-
Seite 16: Funktionsbeschreibung
PROOF T4 Funktionsbeschreibung Manuelle Spülung: Durch Drücken der Einmengen-Spültaste wird die große Spülmenge mechanisch ausgelöst und durch einen Sensor erfasst. Die Spülmenge ist am Füllventil im Spülkasten einstellbar. Hinweis: Mechanische Spülauslösung auch bei leeren Batterien. Berührungslose Spülung: DIP Schalter 5 2 3 4 5 6 Berührungslose Auslösung aktiviert. -
Seite 17: Automatische Spülung
PROOF T4 Funktionsbeschreibung Automatische Spülung: DIP Schalter 1 2 3 4 5 6 Sorgt bei einer ausbleibender Spülauslösung durch den Benutzer für Sauberkeit und Hygiene am WC. Automatische Spülung aktiviert (voreingestellt). Stellung „ON“ = Automatische Spülung deaktiviert. Stellung „OFF“ = Benutzererkennung nach einer Verweilzeit von min. -
Seite 18: Reinigungsstopp
PROOF T4 Funktionsbeschreibung Reinigungsstopp: Dient zum Deaktivieren der der automatischen Spülung der WC-Steuerung beim Reinigen. Reinigungsstopp aktivieren: Heranführen des Magnetstiftes an den mittleren Bereich des Infrarot-Sensorfensters. Nach 5-maligem Blinken der Kontroll-LED ist der Reinigungsstopp für 3 min aktiviert. Während des Reinigungsstopps blinkt die Kontroll-LED 2-mal alle 3 s (gelb). -
Seite 19: Freispül-Automatik
PROOF T4 Funktionsbeschreibung Freispül-Automatik: DIP Schalter 4 2 3 4 5 6 Die Freispül-Automatik dient dazu, um bei längerer Nichtbenutzung den Sifon durchzuspülen und Wasser für den Geruchsverschluss nachzufüllen. Freispül-Automatik aktiviert. Stellung „ON“ = Freispül-Automatik deaktiviert (voreingestellt). Stellung „OFF“ =... -
Seite 20: Beschreibung Der Led Signale
PROOF T4 Beschreibung der LED-Signale Infrarotsensor mit Kontroll-LED Beschreibung der LED-Signale: Blinkcode Bedeutung Motorheber öffnet Motorheber schließt Batterie wechseln! Niedriger Batterieladestand, alle 4 s keine automatische Auslösung alle 3 s Reinigungsstopp aktiv alle 4 s Freispülung aktiv... -
Seite 21: Fehleranalyse
PROOF T4 Fehleranalyse Störung Ursache Behebung Keine Spülung LED blinkt 1 x alle 4 s Batterie tauschen Batterie ist leer Batterie falsch eingelegt Polarität der Batterie überprüfen Wasserzuleitung/Armaturenabsperrung kein Wasser überprüfen/öffnen Verbindung zwischen Motor und Steckverbindung Elektronik überprüfen Überprüfen ob Motorheber korrekt eingehängt... -
Seite 22: Wartung | Service
PROOF T4 Wartung | Service Allgemein gültige Arbeitsschritte für Wartung/Service Sicherungsschraube (Inbus Die Frontplatte nach oben Danach nach vorne kippen SW 2) an der Unterseite lösen. drücken. und nach unten abnehmen. Batterien tauschen Die Batteriefachab- Platte wieder aufsetzten deckung entnehmen... - Seite 23 PROOF T4 Wartung | Service Motorheber tauschen bei WimTec SLK Abdeckplatte entnehmen. Steckverbindung zwischen Fixierschrauben des Montage- Elektronikmodul und Motorheber rahmen lösen. trennen. Lagerbock durch nach oben Neuen Lagerbock in die heben aus der Aufnahme Aufnahme einschieben und lösen und herausziehen weitere Montage durchführen...
- Seite 24 PROOF T4 Wartung | Service Motorheber tauschen bei Geberit UP320 Abdeckplatte entnehmen. Steckverbindung zwischen Fixierschrauben des Montage- Elektronikmodul und Motorheber rahmen lösen. trennen. Verriegelung des Lagerbocks Neuen Lagerbock in die nach hinten drücken und Aufnahme einschieben und danach nach oben heraus- weitere Montage durchführen...
- Seite 25 PROOF T4 Wartung | Service Elektronik tauschen Steckverbindung zwischen Die drei Sicherungsschrauben für die Halterungen der Spültaste und Elektronikmodul und Motorheber des Sensors lösen und entnehmen. Danach die beiden Sicherungs- trennen. klammern aus ihrer Verankerung lösen. Die Spültaste anheben und nach...
-
Seite 26: Ersatzteile
138 221 Drückerbolzen UP320, weiß 138 542 Drückerbolzen SLK, grün 231 908 WimTec FIX WC Montageelement mit Spülkasten WimTec SLK 102 918 mit Spülkasten WimTec SLK mit 103 076 Geruchsabsaugung 4 Stk. Lithium-Batterien AA 1,5 V 139 228 Magnetstift 124 385... - Seite 28 Entsorgungsinformationen finden Sie unter: www.wimtec.com/umweltschutz WimTec Sanitärprodukte GmbH p: Freidegg 50, 3325 Ferschnitz, AUSTRIA t: +43 7473 5000 f: DW - 500 e: office@wimtec.com i: www.wimtec.com...
