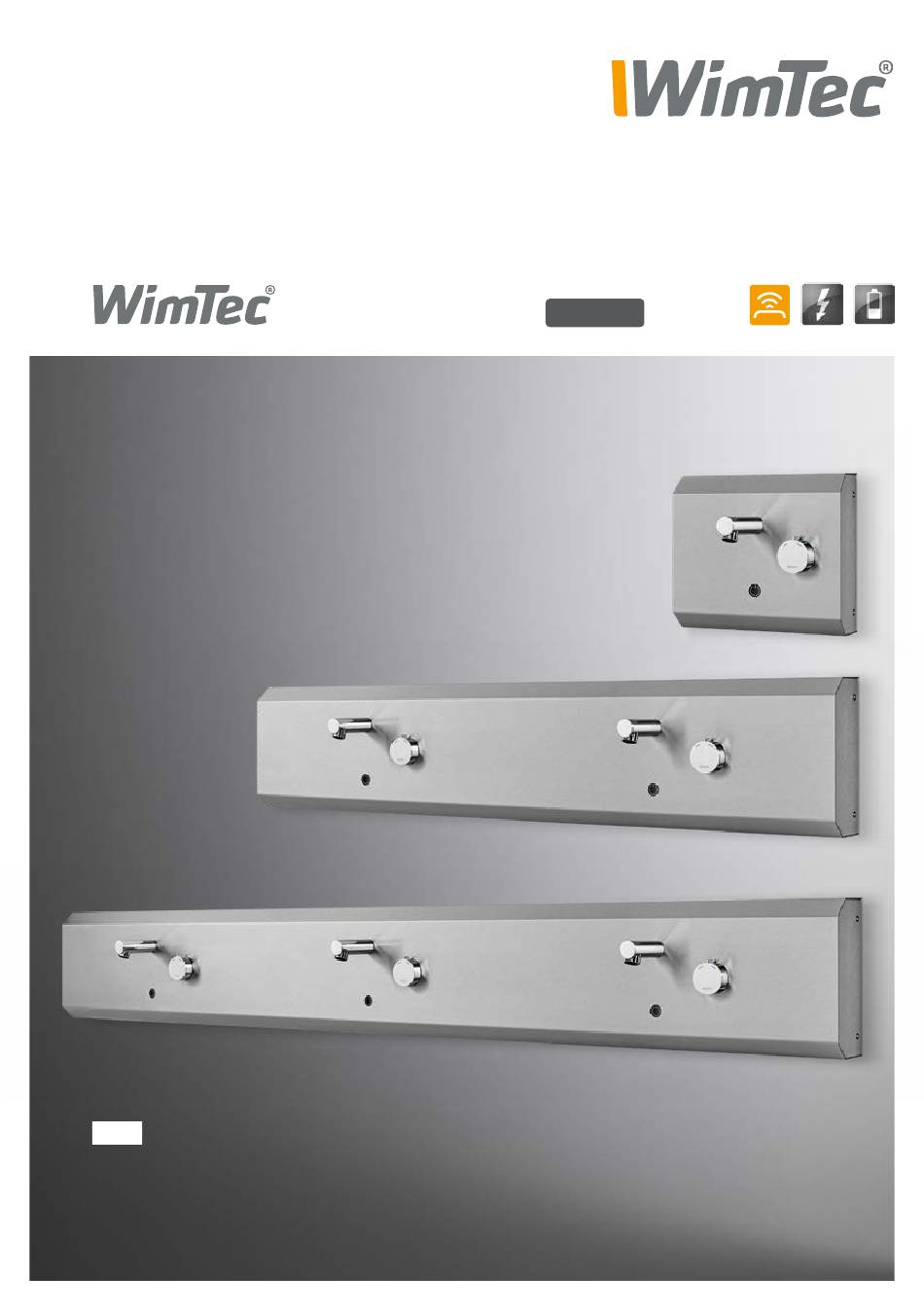

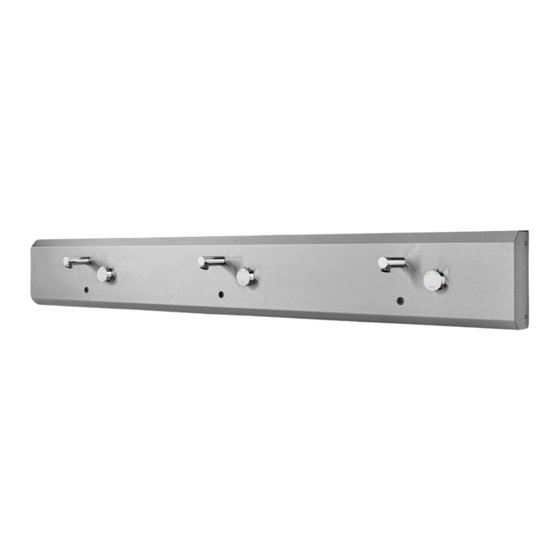

- Seite 1 PROOF RW HyPlus Montage- und Bedienungsanleitung...
-
Seite 2: Allgemeine Hinweise
PROOF RW HyPlus Allgemeine Hinweise Lieferumfang WimTec PROOF RW: Gratulation zum Kauf Ihrer Reihenwasch- anlage WimTec PROOF RW. Reihenwaschanlage bestehend aus: Vormontier- ter Einheit fertig verrohrt, Aufputz-Edelstahlge- Damit Sie jahrelang Freude mit dieser hoch- häuse mit integrierten Elektroniken, Ausläufen, wertigen Armatur haben, empfehlen wir Ihnen,... -
Seite 3: Inhaltsverzeichnis
Technische Daten ...............4 Maße..................5 Grundkörper ................5 Wasseranschluss ................5 Legende ..................6 Funktionseinstellung ..............7 Einstellregler ................7 Dip-Schalter ................7 WimTec REMOTE Infrarot-Tablet ..........8 Bus-System ................9 Grundträger ................10 Montage ...................11 Bedienung | Funktionsbeschreibung ........16 Einschalt-Automatik ..............16 Abschalt-Automatik ..............17 Dauerlauf.................. 18 Intelligente Freispül-Automatik .......... -
Seite 4: Technische Daten
HyPlus Technische Daten WimTec PROOF RW - 12 V: Betriebsspannung: WimTec UP Netzteil 230 V 50 Hz / 12 V= Leistungsaufnahme: WimTec RW - einfach: max. 3,5 W WimTec RW - zweifach: max. 7 W WimTec RW - dreifach: max. 10,5 W... -
Seite 5: Maße
PROOF RW HyPlus Maße Angaben in mm: PROOF RW - einfach: PROOF RW - zweifach: 1200/1400*/1600** 300/350*/ 600/700*/800** 300/350*/ 400** 400** 35° PROOF RW - dreifach: 1800/2100*/2400** 300/350*/ 600/700*/800** 600/700*/800** 300/350*/ 400** 400** Wasseranschluss: Unterputz-Zuleitung: Aufputz-Zuleitung: hinten links hinten rechts seitlich links oder rechts 300/350* 100/150*... -
Seite 6: Legende
PROOF RW HyPlus Legende Armaturenhaube: Auslauf Thermostatgriff zur Temperaturregelung mit Taste zum Entriegeln der 38 °C Sicherheitssper- Infrarot-Sensor mit Kontroll-LED re, Verbrühschutz mit 43 °C Temperatursperre Sensor für Reinigungsstopp (mechanisch entnehmbar, siehe Seite 24) Elektronikmodul 12 V: Elektronikmodul 9 V: 1 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6... -
Seite 7: Funktionseinstellung
(10 s bis 180 s einstellbar). (5 s bis 5 min einstellbar). Generell gilt: Hinweis: Gegen den Uhrzeigersinn Mit dem WimTec REMOTE Infrarot-Tablet zum Reduzieren. Im Uhr- können alle Einstellungen wertgenau und zeigersinn zum Erhöhen. stufenlos angepasst werden (siehe Seite 8). -
Seite 8: Wimtec Remote Infrarot-Tablet
PROOF RW HyPlus WimTec REMOTE Infrarot-Tablet Mit dem Infrarot-Tablet WimTec Armaturen-Einstellungen REMOTE können Einstellungen Gerätebezeichnung: individuell definierbar ohne Öffnen der Armatur vorge- PIN-Code Schutz: aktivierbar nommen werden. Bei Ände- rungen mit dem Tablet werden Freispül-Automatik: aktivierbar die Werte der Einstellregler und - Spülintervall:... -
Seite 9: Bus-System
PROOF RW HyPlus Bus-System (nur bei 12V Produktausführung) Armaturen-Adressierung: Schlüssel- WimTec CONTROL Armaturen Adress- schalter (max. 10 möglich) Potentiometer Achtung: Es können pro Adresse (0-9) max. 10 Armaturen zugewiesen werden. Daraus ergibt sich, dass max. 100 Armaturen über C1: zB Funktion Reinigungsstopp C2: zB Funktion Therm. -
Seite 10: Grundträger
PROOF RW HyPlus Grundträger Thermostate (2 bzw. 3 Stk.) Bohrlöcher für Grundträger Befestigung Sicherungsseil für Armaturenhaube Anschlussschläuche für Wandausläufe Anschluss WW (wahlweise links oder rechts) (2 bzw. 3 Stk.) Anschluss KW (wahlweise links oder rechts) Magnetventile (2 bzw. 3 Stk.) Montage: Berührungslose Auslösung: Ansprechbereich ca. -
Seite 11: Montage
PROOF RW HyPlus Montage Unterputz-Zuleitung: Beigepackte Vorabsperrungen am Wandanschlussgewinde ACHTUNG! aufdichten und in die vorhandene Wandscheibe ein- Folgende Schritte unbe- schrauben, anschließend Vorabsperrungen schließen (bei dingt in beschriebener Aufputzmontage je nach baulichen Gegebenheiten). Reihenfolge ausführen! Allgemein: 2. ACHTUNG! Leitungen vorspülen und Absperrungen wieder schließen. Grundträger positionieren und waagrecht/lotrecht ausrich- ten. - Seite 12 PROOF RW HyPlus Montage Wasserverrohrung zwischen den Vorabsperrungen und den Anschlüssen KW und WW herstellen. ACHTUNG! Kunststoff-Schutzkappen entfernen und die beiden offenen Folgende Schritte unbe- Anschlüsse mit beiliegenden Verschlussstopfen samt Dich- dingt in beschriebener tungen verschließen. Reihenfolge ausführen! Frontblende im Grundträger einhängen und mit Sicherungsseil sichern.
- Seite 13 PROOF RW HyPlus Montage Hinweis: 12 V Verbrühschutz mit 43 °C Temperatursperre mechanisch entnehmbar. s. Seite 24 12 V 230 V 9a. Bei 12 V netzbetriebener Ausführung: Strom-Anschlusskabel (2 x 0,5 - 1,5 mm ) am Netzteil ACHTUNG! anschließen und 12 V Leitung in den Armaturenkörper Folgende Schritte unbe- einziehen.
- Seite 14 PROOF RW HyPlus Montage Gewünschte Funktions-Einstellungen (siehe Seite 7) an den Elektronikmodulen vornehmen. ACHTUNG! Spannungsversorgung herstellen Folgende Schritte unbe- 12 V Ausführung: Spannungsversorgung einschalten. dingt in beschriebener 9 V Ausführung: Batterien in Batteriemodule einlegen Reihenfolge ausführen! (Polarität beachten). Sicherheitsschließimpuls des Magnetventils erfolgt. Vorabsperrungen öffnen und auf Dichtheit kontrollieren.
- Seite 15 PROOF RW HyPlus Montage Armaturenhaube aushängen und gerade von vorne auf den Grundträger aufstecken. Evtl. Thermostatgriffe beim ACHTUNG! Andrücken leicht bewegen. Folgende Schritte unbe- Armaturenhaube mittels beigepackter Schrauben (Inbus dingt in beschriebener SW2,5) 4 x festschrauben (oben und unten, je eine Schrau- Reihenfolge ausführen! be links und rechts).
-
Seite 16: Bedienung | Funktionsbeschreibung
PROOF RW HyPlus Funktionsbeschreibung Einschalt-Automatik: DIP Schalter 1 3 4 5 6 Für automatisches Einschalten der Armatur. Stellung „ON“ = Einschalt-Automatik aktiviert (voreingestellt). Stellung „OFF“= Einschalt-Automatik deaktiviert. Einschalt-Automatik aktiviert: Wasserfluss startet berührungslos, sobald der Benutzer vom Ansprechbereich der Infrarotsensorik erfasst wird. Einschalt-Automatik deaktiviert: Wasserfluss startet durch Antippen des Infrarot-Sensors. -
Seite 17: Abschalt-Automatik
PROOF RW HyPlus Funktionsbeschreibung Abschalt-Automatik: DIP Schalter 2 3 4 5 6 Für automatisches Abschalten der Armatur beim Verlassen des Ansprechbereichs. Stellung „ON“ = Abschalt-Automatik aktiviert. Stellung „OFF“= Abschalt-Automatik deaktiviert (voreingestellt). Abschalt-Automatik aktiviert: Wasserfluss stoppt automatisch nach Verlassen des Ansprechbereichs nach Ablauf der voreingestellten Nachlaufzeit (1 s voreingestellt, siehe Seite 7), nach Ablauf der voreingestellten Maximallaufzeit (10 s voreingestellt, siehe Seite 7) bzw. -
Seite 18: Dauerlauf
PROOF RW HyPlus Funktionsbeschreibung Dauerlauf: DIP Schalter 3 2 3 4 5 6 Zum Füllen des Beckens oder eines Behälters kann der Dauerlauf aktiviert werden. Stellung „ON“ = Dauerlauf-Funktion aktiviert. Stellung „OFF“= Dauerlauf-Funktion deaktiviert (voreingestellt). Dauerlauf aktivieren: Das Infrarot-Sensorfenster sanft antippen und verweilen bis der Wasserfluss startet. -
Seite 19: Intelligente Freispül-Automatik
Gibt die Mindestspülzeit im eingestellten Spülin- Nutzung der Armatur tervall an. Einstellbar von 10 bis 180 s Freispül-Automatik (Spülintervall und Mindestspüldauer einstellbar) über den Zeit-Regler (siehe Seite 7). Mit WimTec REMOTE einstellbar von 10 s bis 10 min. Spülintervall Spülintervall Spülintervall... -
Seite 20: Nachlaufzeit
PROOF RW HyPlus Funktionsbeschreibung Nachlaufzeit: DIP Schalter 6 3 4 5 6 Es kann zwischen 2 vordefinierten Nachlaufzeiten (1 s bzw. 3 s) gewählt werden. Stellung „ON“ = Nachlaufzeit beträgt 3 s. Stellung „OFF“= Nachlaufzeit beträgt 1 s (voreingestellt). Hinweis Sollte der Benutzer z.B. -
Seite 21: Reinigungsstopp
PROOF RW HyPlus Funktionsbeschreibung Reinigungsstopp: Dient zum Deaktivieren der Armatur, um ein unbeabsichtigtes Auslösen beim Reinigen zu verhindern. Reinigungsstopp aktivieren: Magnetstift auf das Icon an der Oberseite der Armatur aufsetzen und warten, bis die Kontroll-LEDs 5-mal geblinkt haben. Während des Reinigungsstopps blinken die Kontroll-LEDs 2-mal alle 3 s. -
Seite 22: Led-Signale
Beschreibung der Signal-Typen: Blinkcode Bedeutung alle 3 s Reinigungsstopp aktiv Magnetventil wird geöffnet Magnetventil wird geschlossen Magnetventil wird geöffnet (bei Einstellungen mittels WimTec REMOTE) Magnetventil wird geschlossen (bei Einstellungen mittels WimTec REMOTE) alle 4 s Freispülung aktiv jede s Spülstopp aktiv... -
Seite 23: Fehlerbehebung
PROOF RW HyPlus Fehleranalyse Störung Ursache Behebung Wasser läuft nicht Netzausfall Stromversorgung überprüfen LED blinkt 2 x alle 3 s Reinigungsstopp beenden (siehe Seite 21) Reinigungsstopp aktiviert Aktivierter Spülstopp Gegenstand im Ansprechbereich entfernen kein Wasser Wasserzuleitung/Eckventil überprüfen/öffnen Sichtfenster beschädigt Sichtfenster tauschen Magnetventil verschmutzt Magnetventil reinigen oder tauschen oder defekt... -
Seite 24: Temperatursperre 43 °C Entnehmen
PROOF RW HyPlus Temperatursperre 43 °C entnehmen Thermostatgriff auf 12 Uhr stellen. Seegering auf der Rückseite der Frontplatte mit Seegering- ACHTUNG! zange öffnen. Achtung: Thermostatgriff auf der Vorderseite Folgende Schritte unbe- festhalten! dingt in beschriebener Reihenfolge ausführen! Thermostatgriff abnehmen. Temperatursperre entnehmen. Thermostatgriff wieder montieren. -
Seite 25: Wartung | Service
PROOF RW HyPlus Wartung | Service Allgemein gültige Arbeitsschritte für Wartung/Service Nach Durchführung der Servicearbeiten die Armatur, laut Montageschritten ab Seite 14, wieder montieren. Im Servicefall oder bei gewünschter Änderung der Einstellungen oder Funktionen sind die folgenden Schritte einzuhalten. Reinigungsstopp aktivieren (siehe Seite 21). Schrauben der Seitenblenden links und rechts lösen und Blenden entfernen. - Seite 26 PROOF RW HyPlus Wartung | Service Magnetventil reinigen | tauschen Magnetventil abstecken. Anschlussverschraubung mit Gabelschlüssel SW 30 lösen und Magnetventil entnehmen. Neues Magnetventil einset- zen und am Elektronikmodul anstecken. Anschließend weitere Montage durchführen (siehe Seite 14). Schmutzsieb reinigen/tauschen Vorabsperrung schließen. Rückflussverhinderer abschrau- ben und Schmutzsieb heraus- nehmen und unter fließendem...
- Seite 27 PROOF RW HyPlus Elektronikmodul tauschen Steckverbindungen bei neuem Gewünschte Funktionseinstel- Infrarot-Sensor, Magnetventil, Elektronikmodul herstellen (auf lungen am Elektronikmodul Reinigungsstopp-Sensor, und Markierungen achten). vornehmen (siehe Seite 7). Spannungsversorgung vom Elektronikmodul abstecken. Anschließend weitere Montage durchführen (siehe Seite 14). Batterien tauschen Batteriemodul entnehmen. Batteriemodul öffnen.
- Seite 28 PROOF RW HyPlus Infrarot-Sensor tauschen Infrarot-Sensor vom Elektronik- Sensor auf der Rückseite der Steckverbindung von modul abstecken. Frontblende mit Schrauben- Infrarot-Sensor und Elektronik- dreher SW 7 herausschrau- modul herstellen (auf Markie- ben, neuen Sensor einsetzen rungen achten). und die Schrauben handfest Anschließend weitere Montage anziehen.
-
Seite 29: Ersatzteile
PROOF RW HyPlus Ersatzteile Nr. Bezeichnung Art.Nr.: Nr. Bezeichnung Art.Nr.: Schmutzsieb und Rückfluss- Batteriemodul 126 211 verhinderer (2 Stk.) 126 204 inkl. 6 Stk. 1,5 V Batterien Thermostat 125 993 Netzteil 5-fach 113 792 Magnetventil 125 542 Auslauf 90 mm verchromt 126 136 Kunststoff-Adapter 115 420... - Seite 32 Entsorgungsinformationen finden Sie unter: www.wimtec.com/umweltschutz WimTec Sanitärprodukte GmbH p: A - 3325 Ferschnitz, Freidegg 50, AUSTRIA t: +43 7473 5000 f: +43 (0) 7473 5000 - 500 m: verkauf@wimtec.com i: www.wimtec.com...
