4 Montieren

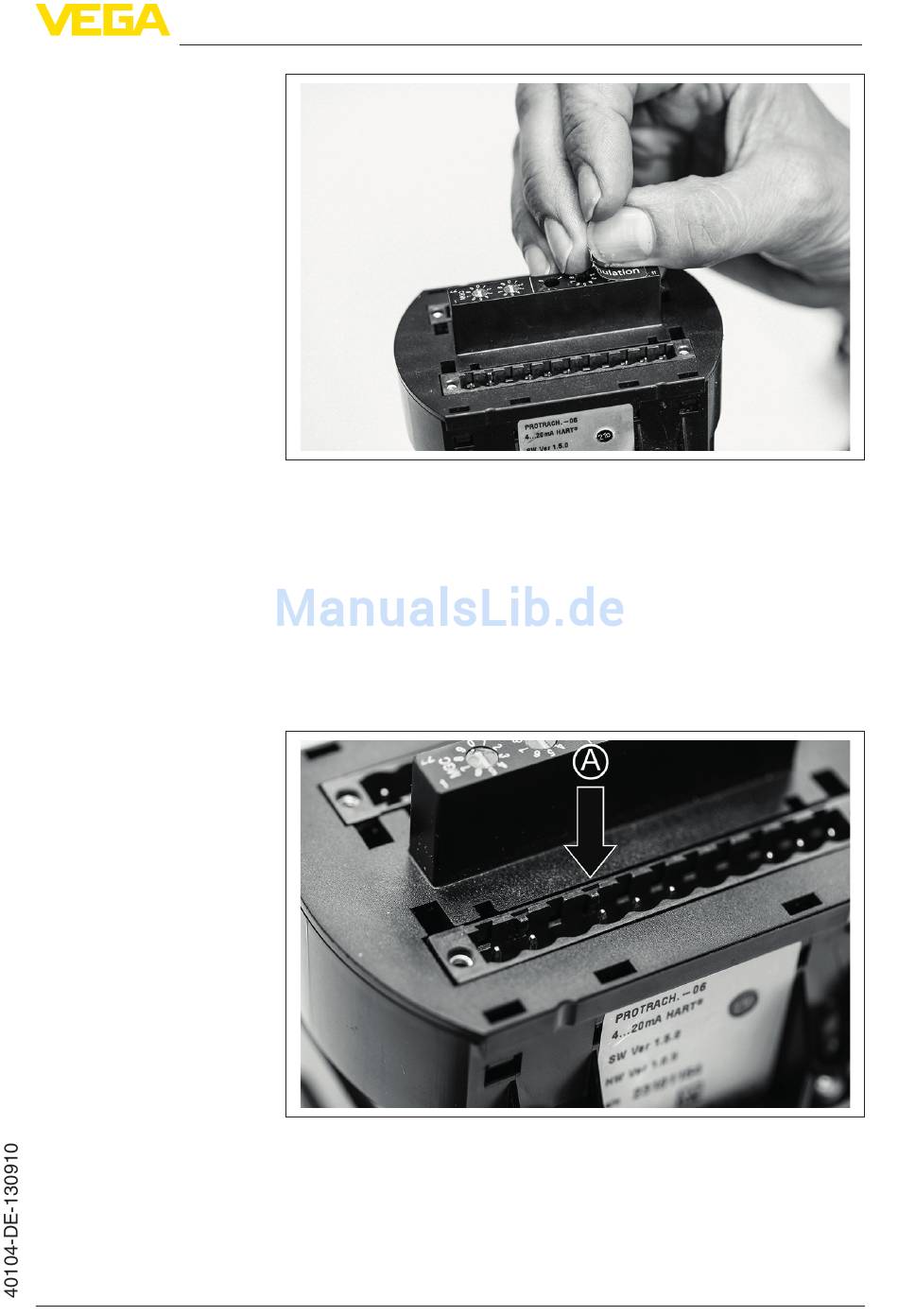

Abb. 2: Profibus PA - Abdeckfolie über den Adresswahlschaltern abziehen
Codierung
Um die versehentliche Verwendung eines nicht zulässigen Elektronik-
einsatzes zu verhindern, sind die Klemmenblöcke codiert.
Sie müssen auf der Gegenseite den neuen Elektronikeinsatz entspre-
chend Ihrem Sensors codieren.
In der folgenden Abbildung ist beispielhaft ein Sensor ohne Ex-Zulas-
sung codiert (Codierstift in Klemme 4).
In Klemme 2 steckt bereits ein Codierstift. Diese Codierung verhin-
dert, dass die beiden Klemmenblöcke vertauscht werden.
Abb. 3: Eingesteckter Codierstift
A Codierstift (z. B. für einen Sensor ohne Zulassung)
Sie müssen den neuen Elektronikeinsatz entsprechend Ihrem Sen-
sors codieren.
•
Klemme 3 - Sensoren mit Ex-Zulassung eigensicher (ia)
Elektronikeinsatz • PROTRAC Serie 30
9
