Betriebsanleitung
VEGAFLEX 65
4 ... 20 mA/HART - Vierleiter
Document ID:
31846
Geführte Mikrowelle

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für VEGA VEGAFLEX 65

Inhaltszusammenfassung für VEGA VEGAFLEX 65

  • Seite 1 Betriebsanleitung VEGAFLEX 65 4 … 20 mA/HART - Vierleiter Document ID: 31846 Geführte Mikrowelle...

  • Seite 2: Inhaltsverzeichnis

    Parametrierung mit AMS™ und PDM... . . 33 Sicherung der Parametrierdaten ....33 VEGAFLEX 65 • 4 … 20 mA/HART - Vierleiter...
  • Seite 3 Lieferumfang. Diese finden Sie im Kapitel "Produktbeschreibung". Anleitungen für Zubehör und Ersatzteile Tipp: Für den sicheren Einsatz und Betrieb Ihres VEGAFLEX 65 bieten wir Zubehör und Ersatzteile an. Die zugehörigen Dokumentationen sind: 27720 - VEGADIS 61 30207 - Elektronikeinsatz VEGAFLEX Serie 60...

  • Seite 4: Zu Diesem Dokument

    Dieses Symbol kennzeichnet besondere Hinweise für Ex-Anwen- dungen. Liste Der vorangestellte Punkt kennzeichnet eine Liste ohne zwingende Reihenfolge. à Handlungsschritt Dieser Pfeil kennzeichnet einen einzelnen Handlungsschritt. Handlungsfolge Vorangestellte Zahlen kennzeichnen aufeinander folgende Hand- lungsschritte. VEGAFLEX 65 • 4 … 20 mA/HART - Vierleiter...

  • Seite 5: Zu Ihrer Sicherheit

    Fachpersonal durchgeführt werden. Bei Arbeiten am und mit dem Gerät ist immer die erforderliche persönliche Schutzausrüstung zu tragen. 2.2 Bestimmungsgemäße Verwendung Der VEGAFLEX 65 ist ein Sensor zur kontinuierlichen Füllstand- messung. Detaillierte Angaben zum Einsatzbereich finden Sie im Kapitel "Produktbeschreibung".

  • Seite 6: Sicherheitskennzeichen Am Gerät

    Das Umweltmanagementsystem ist nach DIN EN ISO 14001 zertifiziert. Helfen Sie uns, diesen Anforderungen zu entsprechen und beachten Sie die Umwelthinweise in dieser Betriebsanleitung: Kapitel "Verpackung, Transport und Lagerung" Kapitel "Entsorgen" VEGAFLEX 65 • 4 … 20 mA/HART - Vierleiter...

  • Seite 7: Produktbeschreibung

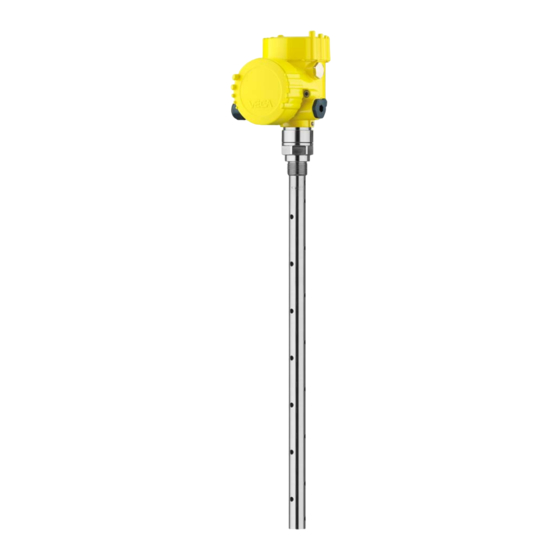

    Abb. 1: VEGAFLEX 65 Gehäusedeckel mit darunter liegendem Anzeige- und Bedienmodul (optio- nal) Gehäuse mit Elektronik Prozessanschluss Das Typschild enthält die wichtigsten Daten zur Identifikation und zum Typschild Einsatz des Gerätes: VEGAFLEX 65 • 4 … 20 mA/HART - Vierleiter...

  • Seite 8: Arbeitsweise

    Zusätzlich zum Typschild außen am Gerät finden Sie die Seriennummer auch im Inneren des Gerätes. 3.2 Arbeitsweise Der VEGAFLEX 65 ist ein Füllstandsensor mit Rohrmesssonde zur Anwendungsbereich kontinuierlichen Füllstandmessung. Er ist konzipiert für industrielle Einsätze in allen Bereichen der Verfahrenstechnik und kann in Flüssigkeiten eingesetzt werden.

  • Seite 9: Verpackung, Transport Und Lagerung

    Keinen aggressiven Medien aussetzen Vor Sonneneinstrahlung schützen Mechanische Erschütterungen vermeiden Lager- und Transporttemperatur siehe Kapitel "Anhang - Techni- Lager- und Transport- sche Daten - Umgebungsbedingungen" temperatur Relative Luftfeuchte 20 … 85 % VEGAFLEX 65 • 4 … 20 mA/HART - Vierleiter...

  • Seite 10: Montieren

    Regen- und Kondenswasser können so abtropfen. Dies gilt vor allem bei Montage im Freien, in Räumen, in denen mit Feuchtigkeit zu rechnen ist (z. B. durch Reinigungs- prozesse) oder an gekühlten bzw. beheizten Behältern. VEGAFLEX 65 • 4 … 20 mA/HART - Vierleiter...

  • Seite 11: Montagehinweise

    Den maximal zulässigen Druck können Sie dem Kapitel "Technische Daten" oder dem Typschild des Sensors entnehmen. 4.2 Montagehinweise Montieren Sie den VEGAFLEX 65 so, dass die Messsonde während Montageposition des Betriebs keine Einbauten oder die Behälterwand berührt. VEGAFLEX 65 • 4 … 20 mA/HART - Vierleiter...
  • Seite 12 Abb. 3: Behälter mit konischem Boden Achten Sie darauf, dass die Messsonde keinen starken seitlichen Einströmendes Füllgut Kräften ausgesetzt ist. Montieren Sie den VEGAFLEX 65 an einer Stelle im Behälter, wo keine störenden Einflüsse, wie z. B. von Befüllöffnungen, Rührwerken etc. auftreten können.
  • Seite 13 65 zu Resonanzschwingungen anregen. Bei Koaxialausführungen über 1 m (3.281 in) Länge, müssen Sie deshalb unmittelbar oberhalb des Elektrodenendes eine geeignete isolierte Abstützung oder Ab- spannung anbringen, um die Messsonde zu fixieren. VEGAFLEX 65 • 4 … 20 mA/HART - Vierleiter...

  • Seite 14: An Die Spannungsversorgung Anschließen

    5 … 9 mm (0.2 … 0.35 in) gewährleistet die Dichtwirkung der Kabelverschraubung. Wenn Sie Kabel mit anderem Durchmesser oder Querschnitt einsetzen, wechseln Sie die Dichtung oder verwenden Sie eine geeignete Kabelverschraubung. VEGAFLEX 65 • 4 … 20 mA/HART - Vierleiter...

  • Seite 15: Anschlussschritte

    Ausgleichsströme fließen, die zu Fehlfunktionen führen. Sorgen Sie deshalb für ausreichenden anlagenseitigen Potentialaus- gleich oder realisieren Sie den Anschluss über Trennverstärker. 5.2 Anschlussschritte Gehen Sie wie folgt vor: Gehäusedeckel abschrauben VEGAFLEX 65 • 4 … 20 mA/HART - Vierleiter...

  • Seite 16: Anschlussplan Zweikammergehäuse

    12 Gehäusedeckel verschrauben Der elektrische Anschluss ist somit fertig gestellt. Abb. 5: Anschlussschritte 5 und 6 5.3 Anschlussplan Zweikammergehäuse Die nachfolgenden Abbildungen gelten sowohl für die Nicht-Ex-, als auch für die Ex-d-Ausführung. VEGAFLEX 65 • 4 … 20 mA/HART - Vierleiter...
  • Seite 17 Interne Verbindungsleitung zum Anschlussraum Anschlussklemmen für VEGADIS 61 Anschlussraum 4... 20mA L1 N Abb. 7: Anschlussraum Zweikammergehäuse Federkraftklemmen für den Signalausgang Erdungsklemme zum Anschluss des Schutzleiters und des Schirms Federkraftklemmen für die Spannungsversorgung VEGAFLEX 65 • 4 … 20 mA/HART - Vierleiter...
  • Seite 18 5 An die Spannungsversorgung anschließen Anschlussplan 4...20mA L1 N 4 ... 20 mA Abb. 8: Anschlussplan Zweikammergehäuse Spannungsversorgung Signalausgang VEGAFLEX 65 • 4 … 20 mA/HART - Vierleiter...

  • Seite 19: In Betrieb Nehmen Mit Dem Anzeige- Und Bedienmodul

    Anzeige- und Bedienmodul auf die Elektronik setzen und leicht nach rechts bis zum Einrasten drehen Gehäusedeckel mit Sichtfenster fest verschrauben Der Ausbau erfolgt sinngemäß umgekehrt. Das Anzeige- und Bedienmodul wird vom Sensor versorgt, ein weiterer Anschluss ist nicht erforderlich. VEGAFLEX 65 • 4 … 20 mA/HART - Vierleiter...
  • Seite 20 6 In Betrieb nehmen mit dem Anzeige- und Bedienmodul PLICSCOM Abb. 9: Anzeige- und Bedienmodul einsetzen Hinweis: Falls Sie das Gerät mit einem Anzeige- und Bedienmodul zur ständigen Messwertanzeige nachrüsten wollen, ist ein erhöhter Deckel mit Sichtfenster erforderlich. VEGAFLEX 65 • 4 … 20 mA/HART - Vierleiter...

  • Seite 21: Bediensystem

    Die Funktionen der einzelnen Tasten entnehmen Sie bitte der vorhergehenden Darstellung. Ca. 10 Minuten nach der letzten Tastenbetätigung wird ein automatischer Rücksprung in die Messwertanzeige ausgelöst. Dabei gehen die noch nicht mit [OK] bestätigten Werte verloren. VEGAFLEX 65 • 4 … 20 mA/HART - Vierleiter...

  • Seite 22: Inbetriebnahmeschritte

    Hilfe von PACTware bzw. DTM. HART-Betriebsart Standard Adresse 0 Da es sich beim VEGAFLEX 65 um ein Distanzmessgerät handelt, Parametrierung wird die Entfernung vom Sensor bis zur Füllgutoberfläche gemessen. Um die eigentliche Füllguthöhe anzeigen zu können, muss eine Zuweisung der gemessenen Distanz zur prozentualen Höhe erfolgen.
  • Seite 23 6 In Betrieb nehmen mit dem Anzeige- und Bedienmodul PLICSCOM Vorsicht: Falls im Behälter eine Trennung von verschiedenen Flüssigkeiten auftritt, z. B. durch Kondensatbildung, dann wird der VEGAFLEX 65 immer das Füllgut mit der höheren Dielektrizitätszahl (ε ) detektieren. Beachten Sie, dass Trennschichten zu Fehlmessungen führen können.
  • Seite 24 Beachten Sie bitte, dass damit aber auch die Reaktionszeit der gesamten Messung länger wird und der Sensor auf schnelle Messwertveränderungen nur noch verzögert reagiert. In der Regel genügt eine Zeit von wenigen Sekunden, um die Messwertanzeige weit gehend zu beruhigen. VEGAFLEX 65 • 4 … 20 mA/HART - Vierleiter...
  • Seite 25 Diese Funktion ermöglicht das Auslesen von Parametrierdaten sowie Sensordaten kopieren das Schreiben von Parametrierdaten in den Sensor über das Anzeige- und Bedienmodul. Eine Beschreibung der Funktion finden Sie in der Betriebsanleitung "Anzeige- und Bedienmodul". VEGAFLEX 65 • 4 … 20 mA/HART - Vierleiter...
  • Seite 26 Distanz, oberer Totbereich Min.-Abgleich - Stab-/Koaxausführung Distanz, ausgelieferte Sensorlänge Min.-Abgleich - Seilausführung Distanz, unterer Totbereich Dämpfung ti Linearisierung Linear Sensor-TAG Sensor Display Distanz Stromausgang - Kennlinie 4 … 20 mA Sensorspezifische Grundeinstellung. VEGAFLEX 65 • 4 … 20 mA/HART - Vierleiter...
  • Seite 27 Menüplan abgebildet. Eine nähere Beschreibung dieser Menüpunkte finden Sie in der Betriebsanleitung "Anzeige- und Bedienmodul". Spezialparameter sind Parameter, die mit der Bediensoftware PACTware auf der Serviceebene kundenspezifisch eingestellt werden. VEGAFLEX 65 • 4 … 20 mA/HART - Vierleiter...

  • Seite 28: Menüplan

    0 % = 000.5 hl 100 % = 005.0 hl Diagnose Grundeinstellung Display Diagnose ▶ Service Info Schleppzeiger Gerätestatus Kurvenauswahl Echokurve Distanz min.: 0.234 m(d) Echokurve Darstellung der Echo- Distanz max.: 5.385 m(d) kurve VEGAFLEX 65 • 4 … 20 mA/HART - Vierleiter...
  • Seite 29 4.12 Sensordaten kopieren? Jetzt aktivieren? Info Grundeinstellung Display Diagnose Service Info ▶ Gerätetyp Kalibrierdatum Letzte Änderung über PC Sensormerkmale 12. Dez. 2005 Seriennummer Softwareversion 04. März 2004 Jetzt anzeigen? 12345678 3.22 VEGAFLEX 65 • 4 … 20 mA/HART - Vierleiter...

  • Seite 30: Sicherung Der Parametrierdaten

    Betriebsanleitung und anschließend zu archivieren. Sie stehen damit für mehrfache Nutzung bzw. für Servicezwecke zur Verfügung. Ist der VEGAFLEX 65 mit einem Anzeige- und Bedienmodul ausge- stattet, so können die wichtigsten Daten aus dem Sensor in das Anzeige- und Bedienmodul gelesen werden. Die Vorgehensweise wird in der Betriebsanleitung "Anzeige- und Bedienmodul"...

  • Seite 31: In Betrieb Nehmen Mit Pactware Und Anderen Bedienprogrammen

    Abb. 11: Anschluss des PCs via VEGACONNECT direkt am Sensor USB-Kabel zum PC VEGACONNECT Sensor VEGACONNECT extern TWIST Abb. 12: Anschluss via VEGACONNECT extern I²C-Bus (Com.)-Schnittstelle am Sensor I²C-Anschlusskabel des VEGACONNECT VEGACONNECT USB-Kabel zum PC VEGAFLEX 65 • 4 … 20 mA/HART - Vierleiter...

  • Seite 32: Parametrierung Mit Pactware

    Bei Speisegeräten mit integriertem HART-Widerstand (Innenwider- stand ca. 250 Ω) ist kein zusätzlicher externer Widerstand notwendig. Dies gilt z. B. für die VEGA-Geräte VEGATRENN 149A, VEGADIS 371, VEGAMET 381. Auch marktübliche Ex-Speisetrenner sind meist mit einem hinreichend großen Strombegrenzungswiderstand ausge- stattet.

  • Seite 33: Parametrierung Mit Ams™ Und Pdm

    7 In Betrieb nehmen mit PACTware und anderen Bedienprogrammen Hinweis: Bitte beachten Sie, dass zur Inbetriebnahme des VEGAFLEX 65 die DTM Collection in der aktuellen Version benutzt werden muss. Alle derzeit verfügbaren VEGA-DTMs sind in einer DTM Collection auf CD zusammengefasst und können gegen eine Schutzgebühr über die zuständige VEGA-Vertretung bezogen werden.

  • Seite 34: Instandhalten Und Störungen Beseitigen

    Es liegt in der Verantwortung des Anlagenbetreibers, geeignete Verhalten bei Störungen Maßnahmen zur Beseitigung aufgetretener Störungen zu ergreifen. Der VEGAFLEX 65 bietet Ihnen ein Höchstmaß an Funktionssicher- Störungsursachen heit. Dennoch können während des Betriebes Störungen auftreten. Diese können z. B. folgende Ursachen haben:...
  • Seite 35 Keine lauffähige Software Fehlgeschlagenes oder abgebro- chenes Softwareupdate/Softwa- reupdate wiederholen E042 Hardwarefehler, Elektronik defekt Gerät austauschen bzw. zur Repa- ratur einsenden E043 Hardwarefehler, Elektronik defekt Gerät austauschen bzw. zur Repa- ratur einsenden VEGAFLEX 65 • 4 … 20 mA/HART - Vierleiter...

  • Seite 36: Elektronikeinsatz Tauschen

    FX-E.60VC (C = Zulassungen DX, EX, GX nach Produktliste) 4 … 20 mA/HART - Vier- 8.4 Softwareupdate leiter Die Softwareversion des VEGAFLEX 65 ist wie folgt feststellbar: Auf dem Typschild der Elektronik Über das Anzeige- und Bedienmodul Über PACTware Auf unserer Website www.vega.com finden Sie alle Softwarehistorien.

  • Seite 37: Das Gerät Reparieren

    Sie helfen uns damit, die Reparatur schnell und ohne Rückfragen durchzuführen. Für jedes Gerät ein Formular ausdrucken und ausfüllen Das Gerät reinigen und bruchsicher verpacken Das ausgefüllte Formular und eventuell ein Sicherheitsdatenblatt außen auf der Verpackung anbringen VEGAFLEX 65 • 4 … 20 mA/HART - Vierleiter...
  • Seite 38 8 Instandhalten und Störungen beseitigen Bitte erfragen Sie die Adresse für die Rücksendung bei Ihrer jeweiligen Vertretung. Ihre zuständige Vertretung finden Sie auf unserer Homepage www.vega.com unter: "Unternehmen - VEGA weltweit" VEGAFLEX 65 • 4 … 20 mA/HART - Vierleiter...

  • Seite 39: Ausbauen

    Mensch und Umwelt und ermöglicht eine Wiederverwendung von wertvollen Rohstoffen. Werkstoffe: siehe Kapitel "Technische Daten" Sollten Sie keine Möglichkeit haben, das Altgerät fachgerecht zu entsorgen, so sprechen Sie mit uns über Rücknahme und Entsorgung. VEGAFLEX 65 • 4 … 20 mA/HART - Vierleiter...

  • Seite 40: Anhang

    < 1 mm (0.039 in) Seitliche Belastung - Rohr: ø 21,3 mm 60 Nm (44 lbf ft) (0.839 in) Eingangsgröße Messgröße Füllstand von Flüssigkeiten Minimale Dielektrizitätszahl des Füllgutes > 1,4 ε VEGAFLEX 65 • 4 … 20 mA/HART - Vierleiter...
  • Seite 41 NE 43 HART-Ausgangswerte 1. HART-Wert (Primary Value) Distanz zum Füllstand 2. HART-Wert (Secondary Value) Distanz zum Füllstand - skaliert (z. B. hl, %) Bei induktiver Last ohmscher Anteil mindestens 25 Ω/mH. VEGAFLEX 65 • 4 … 20 mA/HART - Vierleiter...
  • Seite 42 0,05 m 0,03 m (1.181 " 0,15 m (5.906 " (1.969 ") Abb. 15: Messabweichung VEGAFLEX 65 in Koaxialausführung in Füllgut Wasser Totbereich - in diesem Bereich ist keine Messung möglich Messsondenlänge VEGAFLEX 65 • 4 … 20 mA/HART - Vierleiter...
  • Seite 43 " (3.937 ") (5.906 ") Abb. 16: Messabweichung VEGAFLEX 65 in Koaxialausführung in Füllgut Öl Totbereich - in diesem Bereich ist keine Messung möglich Messsondenlänge Einfluss der Umgebungstemperatur auf die Sensorelektronik Temperaturdrift 0,03 %/10 K bezogen auf den max. Messbereich bzw.
  • Seite 44 Anzeige- und Bedienmodul Spannungsversorgung und Datenübertra- durch den Sensor gung Anzeige LC-Display in Dot-Matrix Bedienelemente 4 Tasten Schutzart lose IP 20 Eingebaut im Sensor ohne Deckel IP 40 Werkstoffe Gehäuse Sichtfenster Polyesterfolie VEGAFLEX 65 • 4 … 20 mA/HART - Vierleiter...
  • Seite 45 Geräte mit Zulassungen können je nach Ausführung abweichende technische Daten haben. Bei diesen Geräten sind deshalb die zugehörigen Zulassungsdokumente zu beachten. Diese sind im Gerätelieferumfang enthalten oder können auf www.vega.com über "VEGA Tools" und "serial number search" sowie über "Downloads" und "Zulassungen" heruntergeladen werden.

  • Seite 46: Maße

    "Downloads" und "Zeichnungen" herunterge- laden werden. Gehäuse ~ 87mm (3 ") ø 84mm ") M16x1,5 M20x1,5/ ½ NPT Abb. 18: Zweikammergehäuse (bei eingebautem Anzeige- und Bedienmodul vergrößert sich die Gehäusehöhe um 9 mm/0.35 in) VEGAFLEX 65 • 4 … 20 mA/HART - Vierleiter...

  • Seite 47: Gewindeausführung

    36 (G¾, ¾ NPT) 41 (G1, 1 NPT) 46 (G1½, 1½ NPT) G¾, ¾ NPT, G1, 1 NPT, G1½, 1½ NPT ø 21,3 mm (0.84") Abb. 19: VEGAFLEX 65 Sensorlänge, siehe Kapitel "Technische Daten" VEGAFLEX 65 • 4 … 20 mA/HART - Vierleiter...

  • Seite 48: Flanschausführung

    4x ø 0.75" 3" 150 lb 7.50" 0.94" 6.00" 4x ø 0.75" 3" 300 lb 8.25" 1.12" 6.62" 4x ø 0.88" Abb. 20: VEGAFLEX 65, Flanschausführung Sensorlänge, siehe Kapitel "Technische Daten" VEGAFLEX 65 • 4 … 20 mA/HART - Vierleiter...
