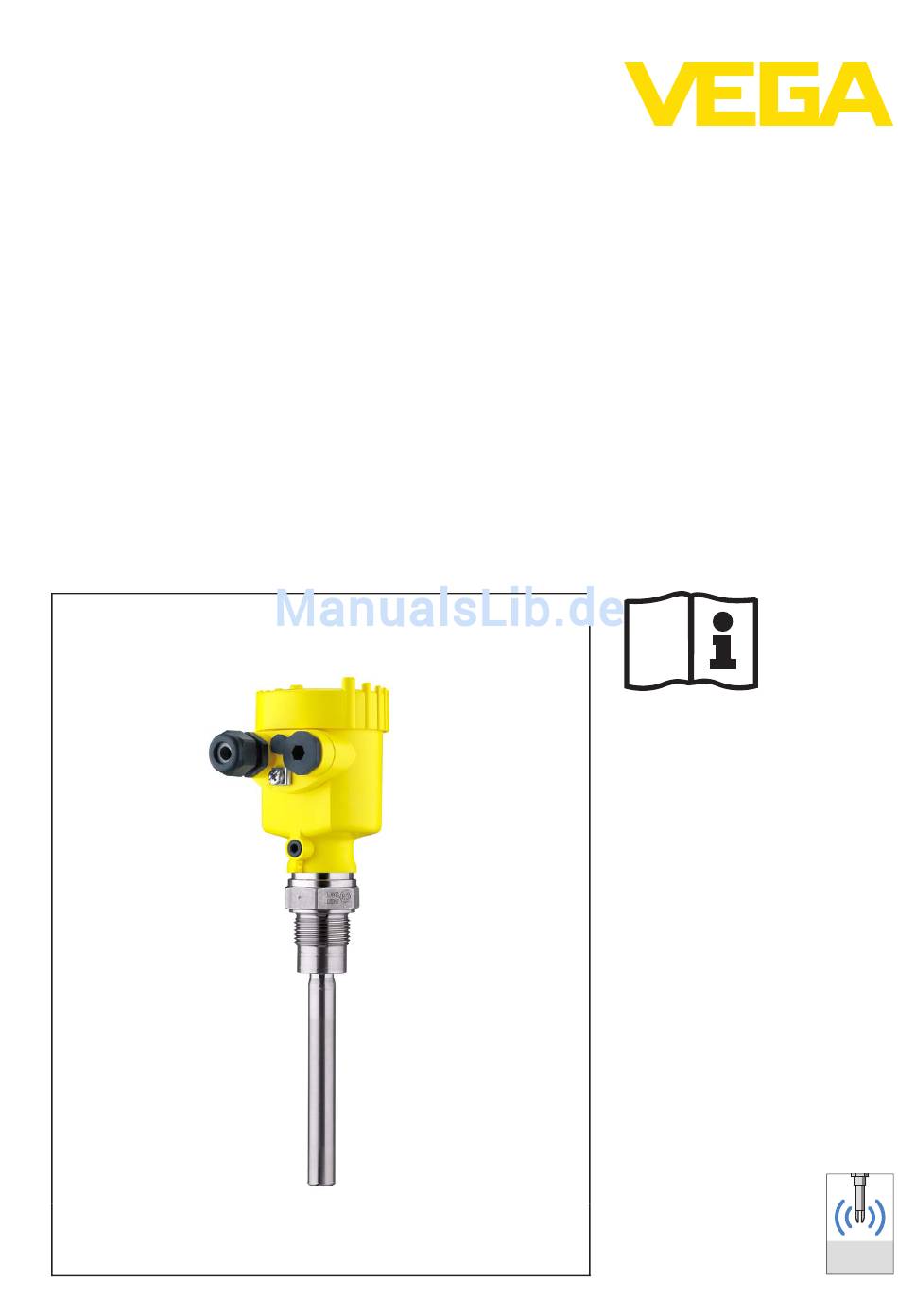

Betriebsanleitung
VEGAVIB 61
- Zweileiter
Document ID:
29268
Vibration
Inhaltsverzeichnis
loading

Verwandte Anleitungen für VEGA VEGAVIB 61

Inhaltszusammenfassung für VEGA VEGAVIB 61

  • Seite 1 Betriebsanleitung VEGAVIB 61 - Zweileiter Document ID: 29268 Vibration...

  • Seite 2: Inhaltsverzeichnis

    Ausbauschritte ......32 Entsorgen ....... . 32 VEGAVIB 61 • - Zweileiter...

  • Seite 3: Anleitungen Für Zubehör Und Ersatzteile

    Lieferumfang. Diese finden Sie im Kapitel "Produktbeschreibung". Anleitungen für Zubehör und Ersatzteile Tipp: Für den sicheren Einsatz und Betrieb Ihres VEGAVIB 61 bieten wir Zubehör und Ersatzteile an. Die zugehörigen Dokumentationen sind: 31086 - Externes Gehäuse - VEGAVIB 30172 - Elektronikeinsatz VEGAVIB Serie 60...

  • Seite 4: Zu Diesem Dokument

    Ex-Anwendungen Dieses Symbol kennzeichnet besondere Hinweise für Ex-Anwen- dungen. Liste Der vorangestellte Punkt kennzeichnet eine Liste ohne zwingende Reihenfolge. à Handlungsschritt Dieser Pfeil kennzeichnet einen einzelnen Handlungsschritt. Handlungsfolge Vorangestellte Zahlen kennzeichnen aufeinander folgende Hand- lungsschritte. VEGAVIB 61 • - Zweileiter...

  • Seite 5: Zu Ihrer Sicherheit

    Bei Arbeiten am und mit dem Gerät ist immer die erforderliche persönliche Schutzausrüstung zu tragen. 2.2 Bestimmungsgemäße Verwendung Der VEGAVIB 61 ist ein Sensor zur Grenzstanderfassung. Detaillierte Angaben zum Anwendungsbereich finden Sie im Kapitel "Produktbeschreibung". Die Betriebssicherheit des Gerätes ist nur bei bestimmungsgemäßer Verwendung entsprechend den Angaben in der Betriebsanleitung sowie in den evtl.

  • Seite 6: Sicherheitskennzeichen Am Gerät

    Prüfung. Die CE-Konformitätserklärung finden Sie im Downloadbereich unter "www.vega.com". 2.7 SIL-Konformität Der VEGAVIB 61 erfüllt die Anforderungen an die funktionale Sicherheit nach IEC 61508. Weitere Informationen finden Sie im Safety Manual "VEGAVIB Serie 60". 2.8 Sicherheitshinweise für Ex-Bereiche Beachten Sie bei Ex-Anwendungen die Ex-spezifischen Sicherheits-...

  • Seite 7: Produktbeschreibung

    Safety Manual "Funktionale Sicherheit (SIL)" (optional) Zusatzanleitung "Steckverbinder für Grenzstandsensoren" (optional) Ex-spezifischen "Sicherheitshinweisen" (bei Ex-Ausführun- gen) Ggf. weiteren Bescheinigungen Der VEGAVIB 61 besteht aus den Komponenten: Komponenten Gehäusedeckel Gehäuse mit Elektronik Prozessanschluss mit Schwingstab Abb. 1: VEGAVIB 61 - mit Kunststoffgehäuse Gehäusedeckel...

  • Seite 8: Arbeitsweise

    Er arbeitet auch unter starken Fremdvibrationen oder bei wechseln- dem Füllgut. Feststoffdetektion in Wasser Wenn Sie den VEGAVIB 61 als Gerät zur Feststoffdetektion in Wasser bestellt haben, ist der Schwingstab auf die Dichte des Wassers abgeglichen. Bei Bedeckung mit Wasser (Dichte: 1 g/cm³/0.036 lbs/in) meldet der VEGAVIB 61 unbedeckt.

  • Seite 9: Lagerung Und Transport

    Trocken und staubfrei lagern Keinen aggressiven Medien aussetzen Vor Sonneneinstrahlung schützen Mechanische Erschütterungen vermeiden Lager- und Transport- Lager- und Transporttemperatur siehe Kapitel "Anhang - Techni- temperatur sche Daten - Umgebungsbedingungen" Relative Luftfeuchte 20 … 85 % VEGAVIB 61 • - Zweileiter...

  • Seite 10: Montieren

    Eigenschaften der Medien. Die Angaben dazu finden Sie im Kapitel "Technische Daten" und auf dem Typschild. Grundsätzlich kann der VEGAVIB 61 in jeder beliebigen Lage Schaltpunkt eingebaut werden. Das Gerät muss lediglich so montiert werden, dass sich das Schwingelement auf Höhe des gewünschten Schaltpunktes befindet.

  • Seite 11: Montagehinweise

    Flansche und Einschraubstutzen. Dies gilt vor allem für Füllgüter, die zu Anhaftungen neigen. Bauen Sie das Gerät so ein, dass der Schwingstab nicht direkt in den Befüllöffnung Befüllstrom ragt. 20° Abb. 3: Waagerechter Einbau Schutzblech Konkaves Schutzblech für abrasive Schüttgüter VEGAVIB 61 • - Zweileiter...
  • Seite 12 Schwingstab entsprechend eingebaut werden. Um bei zylindrischen Behältern den Messfehler zu kompensieren, der durch den Schüttkegel entsteht, müssen Sie den Sensor im Abstand d/6 von der Behälterwand einbauen. Abb. 4: Befüllung und Entleerung mittig VEGAVIB 61 • - Zweileiter...
  • Seite 13 VEGAVIB 61 waagerecht einbauen. Wenn sich der Schaltpunkt jedoch in einer Toleranz von einigen Zentimetern bewegen darf, empfehlen wir, den VEGAVIB 61 ca. 20° schräg nach unten geneigt einzubauen, damit sich keine Ablagerungen bilden können. VEGAVIB 61 • - Zweileiter...
  • Seite 14 4 Montieren 20° Abb. 6: Waagerechter Einbau Wenn der VEGAVIB 61 im Befüllstrom eingebaut ist, kann dies zu Einströmendes Füllgut unerwünschten Fehlmessungen führen. Montieren Sie den VEGAVIB 61 deshalb an einer Stelle im Behälter, wo keine störenden Einflüsse, wie z. B. von Befüllöffnungen, Rührwerken etc. auftreten können.
  • Seite 15 4 Montieren VEGAVIB 61 • - Zweileiter...

  • Seite 16: An Die Spannungsversorgung Anschließen

    Schließen Sie die Betriebsspannung gemäß den nachfolgenden Spannungsversorgung Anschlussbildern an. Beachten Sie dazu die allgemeinen Installa- tionsvorschriften. Verbinden Sie den VEGAVIB 61 grundsätzlich mit der Behältererde (PA) bzw. bei Kunststoffbehältern mit dem nächst- gelegenen Erdpotenzial. Seitlich am Gerätegehäuse befindet sich dazu eine Erdungsklemme zwischen den Kabelverschraubungen.

  • Seite 17: Anschlussplan Einkammergehäuse

    Dichtring muss das Kabel komplett umschließen 10 Eventuell neuen Abgleich durchführen 11 Gehäusedeckel verschrauben Der elektrische Anschluss ist somit fertig gestellt. 5.3 Anschlussplan Einkammergehäuse Die nachfolgenden Abbildungen gelten sowohl für die Nicht-Ex-, als auch für die EEx-d-Ausführung. VEGAVIB 61 • - Zweileiter...
  • Seite 18 Daten", "Ex-technische Daten" finden Sie im mitgelieferten "Sicherheitshinweis". Das Schaltungsbeispiel gilt für alle einsetzbaren Auswertgeräte. Wenn der Betriebsartenschalter des VEGAVIB 61 korrekt auf "max." eingestellt ist, leuchtet die Kontrollleuchte am VEGAVIB 61. Rot - bei bedecktem Schwingelement Grün - bei unbedecktem Schwingelement Beachten Sie die Betriebsanleitung des Auswertgerätes.

  • Seite 19: Anschlussplan - Ausführung Ip 66/Ip 68, 1 Bar

    5 An die Spannungsversorgung anschließen 5.4 Anschlussplan - Ausführung IP 66/IP 68, 1 bar Aderbelegung An- schlusskabel Abb. 11: Aderbelegung Anschlusskabel Braun (+) und blau (-) zur Spannungsversorgung bzw. zum Auswertsystem Abschirmung VEGAVIB 61 • - Zweileiter...

  • Seite 20: In Betrieb Nehmen

    DIL-Schalter zur Betriebsartenumschaltung - min./max. (2) Kontrollleuchte (5) Hinweis: Stellen Sie generell vor der Inbetriebnahme des VEGAVIB 61 die Betriebsart ein. Bei Verwendung an einem Auswertgerät VEGATOR stellen Sie den Betriebsartenschalter (2) am VEGAVIB 61 generell auf die Betriebsart max.

  • Seite 21: Bedienelemente

    Es ist ab Werk voreingestellt und muss nur in Grenzfällen verändert werden. Das Potentiometer des VEGAVIB 61 steht ab Werk auf Rechtsan- schlag (> 0,3 g/cm³ bzw. 0.011 lbs/in³). Bei besonders leichten Schüttgütern drehen Sie das Potentiometer auf Linksanschlag (0,02 …...

  • Seite 22: Funktionstabelle

    Abhängigkeit von der eingestellten Betriebsart und dem Füllstand. Betriebsart am Füllstand Signalstrom - Kontrollleuchte - Sensor Sensor Sensor Max. 8 mA Überlaufschutz Grün Max. ca. 16 mA Überlaufschutz Min. ca. 8 mA Trockenlaufschutz Grün Min. ca. 16 mA Trockenlaufschutz VEGAVIB 61 • - Zweileiter...
  • Seite 23 Grenzschalter VEGAVIB 61 mit Auswertgerät Die folgende Tabelle gibt eine Übersicht über die Schaltzustände in Abhängigkeit von der eingestellten Betriebsart des Auswertgerätes und dem Füllstand. Hinweis: Beachten Sie, dass der Betriebsartenschalter des VEGAVIB 61 dazu immer auf "max." stehen muss. Betriebsart Füllstand Signalstrom -...

  • Seite 24: Wiederkehrende Prüfung Und Funktionstest (Sil)

    6 In Betrieb nehmen 6.4 Wiederkehrende Prüfung und Funktionstest (SIL) Der VEGAVIB 61 ist qualifiziert für den Einsatz in Messketten der Stufe Allgemeines SIL2 gemäß IEC 61508 (redundant ausgeführt, Stufe SIL3). Das Messsystem kann zur Grenzstanderfassung von Schüttgütern eingesetzt werden und genügt den besonderen Anforderungen der Sicherheitstechnik.
  • Seite 25 Drücken Sie die Testtaste für > 2 Sekunden mit einem geeigneten Gegenstand (Schraubendreher, Kugelschreiber etc.). Wenn der VEGAVIB 61 an einem Auswertsystem oder einer SSPS angeschlossen ist, müssen Sie dazu die Verbindungsleitung zum Sensor für > 2 Sekunden unterbrechen. Die Schaltverzögerung muss dazu auf 0,5 s eingestellt sein.
  • Seite 26 A - relais B - leuchte B - derelais leuchte Überlauf- Überlauf- Sensor Trocken- Trocken- schutz schutz laufschutz laufschutz 1. Störmel- < 2 mA stromlos stromlos stromlos dung ca. 0,6 s Anlaufzeit der Spannungsversorgung VEGAVIB 61 • - Zweileiter...

  • Seite 27: Test Bestanden

    Test nicht bestanden Störsignal (< 3,6 mA) < 400 ms / ≥ 750 ms Unbedeckt (ca. 8 mA) < 1 s / ≥ 2 s Bedeckt (ca. 16 mA) < 1 s / ≥ 2 s VEGAVIB 61 • - Zweileiter...

  • Seite 28: Instandhalten Und Störungen Beseitigen

    Verhalten bei Störungen Es liegt in der Verantwortung des Anlagenbetreibers, geeignete Maßnahmen zur Beseitigung aufgetretener Störungen zu ergreifen. Der VEGAVIB 61 bietet Ihnen ein Höchstmaß an Funktionssicherheit. Störungsursachen Dennoch können während des Betriebes Störungen auftreten. Diese können z. B. folgende Ursachen haben:...

  • Seite 29: Elektronikeinsatz Tauschen

    Gehen Sie wie folgt vor: Spannungsversorgung abschalten Gehäusedeckel abschrauben Öffnungshebel der Klemmen mit einem Schraubendreher an- heben Anschlussleitungen aus den Klemmen herausziehen Die beiden Halteschrauben mit einem Schraubendreher (Torx Größe T10 oder Schlitz 4) lösen VEGAVIB 61 • - Zweileiter...

  • Seite 30: Das Gerät Reparieren

    Ziehen prüfen 14 Kabelverschraubung auf Dichtigkeit überprüfen. Der Dichtring muss das Kabel komplett umschließen. 15 Gehäusedeckel verschrauben Der Elektroniktausch ist somit abgeschlossen. 7.4 Das Gerät reparieren Sollte eine Reparatur erforderlich sein, gehen Sie folgendermaßen vor: VEGAVIB 61 • - Zweileiter...
  • Seite 31 7 Instandhalten und Störungen beseitigen Im Internet können Sie auf unserer Homepage www.vega.com unter: "Downloads - Formulare und Zertifikate - Reparaturformular" ein Rücksendeformular (23 KB) herunterladen. Sie helfen uns damit, die Reparatur schnell und ohne Rückfragen durchzuführen. Für jedes Gerät ein Formular ausdrucken und ausfüllen Das Gerät reinigen und bruchsicher verpacken...

  • Seite 32: Ausbauen

    Eine fachgerechte Entsorgung vermeidet negative Auswirkungen auf Mensch und Umwelt und ermöglicht eine Wiederverwendung von wertvollen Rohstoffen. Werkstoffe: siehe Kapitel "Technische Daten" Sollten Sie keine Möglichkeit haben, das Altgerät fachgerecht zu entsorgen, so sprechen Sie mit uns über Rücknahme und Entsorgung. VEGAVIB 61 • - Zweileiter...

  • Seite 33: Technische Daten

    Betriebsart min. Schwingelement unbedeckt: 16 mA ±1 mA, Schwingelement bedeckt: 8 mA ±1 mA Betriebsart max. Schwingelement unbedeckt: 8 mA ±1 mA, Schwingelement bedeckt: 16 mA ±1 mA Störmeldung < 2,3 mA Betriebsarten (umschaltbar) min./max. Schaltverzögerung VEGAVIB 61 • - Zweileiter...
  • Seite 34 Abb. 43: Prozessdruck - Prozesstemperatur Prozesstemperatur Prozessdruck VEGAVIB 61 aus 316L -50 … +150 °C (-58 … +302 °F) Prozesstemperatur (Gewinde- bzw. -50 … +250 °C (-58 … +482 °F) Flanschtemperatur) mit Temperaturzwi- schenstück (optional) VEGAVIB 61 • - Zweileiter...
  • Seite 35 1 x Verschlusskappe ½ NPT, 1 x Blindstopfen ½ NPT max. 20 mm (0.8 in) bei Füllgutdichte < 0,05 g/cm³ (0.002 lbs/in³). Je nach Ausführung M12 x 1, nach ISO 4400, Harting, 7/8" FF. VEGAVIB 61 • - Zweileiter...
  • Seite 36 Geräte mit Zulassungen können je nach Ausführung abweichende technische Daten haben. Bei diesen Geräten sind deshalb die zugehörigen Zulassungsdokumente zu beachten. Diese sind im Gerätelieferumfang enthalten oder können auf www.vega.com über "VEGA Tools" und "serial number search" sowie über "Downloads" und "Zulassungen" heruntergeladen werden.

  • Seite 37: Gehäuse In Schutzart Ip 66/Ip 68 (1 Bar)

    Gehäuse in Schutzart IP 66/IP 68 (1 bar) ~ 103 mm (4.06") ~ 150 mm (5.91") ø 77 mm ø 84 mm (3.31") (3.03") M20x1,5 M20x1,5 M20x1,5 Abb. 46: Gehäuseausführungen in Schutzart IP 66/IP 68 (1 bar) Edelstahlgehäuse - Feinguss Aluminiumgehäuse VEGAVIB 61 • - Zweileiter...
  • Seite 38 9 Anhang ø 29 mm (1.14") ø16 mm (0.63") Abb. 47: VEGAVIB 61, Gewindeausführung G1 A (DIN ISO 228/1) VEGAVIB 61 • - Zweileiter...
  • Seite 39 9 Anhang G1½A ø 29 mm (1.14") ø16mm (0.63") Abb. 48: VEGAVIB 61, Gewindeausführung G1½ A (DIN ISO 228/1) VEGAVIB 61 • - Zweileiter...
  • Seite 40 9 Anhang ø 34 mm ") Abb. 49: Temperaturzwischenstück VEGAVIB 61 • - Zweileiter...

  • Seite 41: Gewerbliche Schutzrechte

    Les lignes de produits VEGA sont globalement protégées par des droits de propriété intellectuelle. Pour plus d'informations, on pourra se référer au site http://www.vega. VEGA lineas de productos están protegidas por los derechos en el campo de la propiedad industrial. Para mayor información revise la pagina web http://www.vega.com Линии...
  • Seite 42 9 Anhang VEGAVIB 61 • - Zweileiter...
  • Seite 43 9 Anhang VEGAVIB 61 • - Zweileiter...
  • Seite 44 Telefon +49 7836 50-0 Fax +49 7836 50-201 E-Mail: info.de@vega.com www.vega.com ISO 9001 Die Angaben über Lieferumfang, Anwendung, Einsatz und Betriebsbedingungen der Sensoren und Auswertsysteme entsprechen den zum Zeitpunkt der Drucklegung vorhandenen Kenntnissen. © VEGA Grieshaber KG, Schiltach/Germany 2012 Änderungen vorbehalten 29268-DE-120412...
