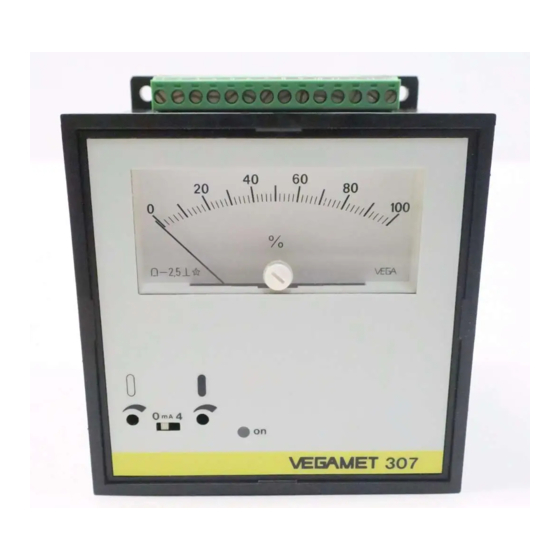

VEGAMET 307 / 308
TIB • Technische Information • Betriebsanleitung
60
40
20
0
%
0
mA
4
A B
VEGAMET 308
80
100
Auswertgerät
zur kontinuierlichen
Füllstandmessung
• zum Anschluß einer
kapazitiven Meßelektrode
oder
• eines Druckmeßumformers
VEGA Grieshaber KG
Am Hohenstein 113
Postfach 11 42
77757 Schiltach
Telefon 0 78 36/50-0
Telefax 0 78 36/50-201
Werbung
Verwandte Anleitungen für VEGA VEGAMET 307
Inhaltszusammenfassung für VEGA VEGAMET 307
- Seite 1 VEGAMET 307 / 308 TIB • Technische Information • Betriebsanleitung Auswertgerät zur kontinuierlichen Füllstandmessung • zum Anschluß einer kapazitiven Meßelektrode oder • eines Druckmeßumformers VEGAMET 308 VEGA Grieshaber KG Am Hohenstein 113 Postfach 11 42 77757 Schiltach Telefon 0 78 36/50-0...
-
Seite 2: Funktion
übertragen. Das Niveau des Füllmediums verändert somit die Diese Kapazitätsänderung wird in beiden Fällen Kapazität. vom Elektronikeinsatz in ein füllstandproportionales Meßsignal umgewandelt, dem Auswertgerät VEGAMET 307 oder 308 zugeführt und dort in mehrfacher Weise ausgewertet. VEGAMET 307 / 308... - Seite 3 Lager- und Transporttemperatur –25°C … +70°C Gehäuse Werkstoff Kunststoff ABS Schutzart IP 40 Maße B = 96 mm, T = 76 mm, H = 102 mm Klemmenleiste steckbar für Leiterquerschnitt max. 2,5 mm Gewicht ca. 270 g VEGAMET 307 / 308...
- Seite 4 Maßbild Aufbaumontage steckbare Klemmleiste Adapterplatte VEGAMET 308 Metallasche Metall-Lasche mit Klarsichtkappe Schalttafelausschnitt VEGAMET 307 Iso-Gehäuse IP 55 für Bauform 300 (Option) ø4,5 VEGAMET 308 VEGAMET 307 / 308...
-
Seite 5: Elektrischer Anschluß
Anzeige- Strom- Spannungs- Sind elektromagnetische Einstreuungen zu erwar- wert ausgang ausgang ten, sollte abgeschirmtes Kabel benutzt werden. 0 / 4 mA Schutzmaßnahmen: Bei Gefahr von Überspannungen werden Über- 100 % + 20 mA + 10 V VEGAMET 307 / 308... - Seite 6 • Gewünschten Stromausgangsbereich 0 … 20 mA oder 4 … 20 mA einstellen. • Versorgungsspannung zuführen, diese muß mit der Spannungsangabe auf dem Anschlußbild übereinstimmen. • Abgleich und Schaltpunkteinstellung (VEGAMET 308) gemäß nachfolgender Beschrei- bung durchführen. VEGAMET 307 / 308...
- Seite 7 Instrumentes auf 0 % einstellen Vollabgleich • Füllstand auf möglichst hohes Niveau bringen und loten (z.B. 80 %) • Mit dem Potentiometer für Vollabgleich Anzeige des Instrumentes auf den geloteten Wert (im Beispiel 80 %) einstellen VEGAMET 307 / 308...
- Seite 8 • Taste zur Einstellung des min. Schaltpunktes drücken und mit dem entsprechen- den Potentiometer das Anzeigeinstrument auf den gewünschten Wert einstellen. Hinweis: Die Schalthysterese beträgt in diesem Fall 0,5 %. VEGA Grieshaber KG Am Hohenstein 113 Postfach 11 42 77757 Schiltach Telefon 0 78 36/50-0 Technische Änderungen vorbehalten...
