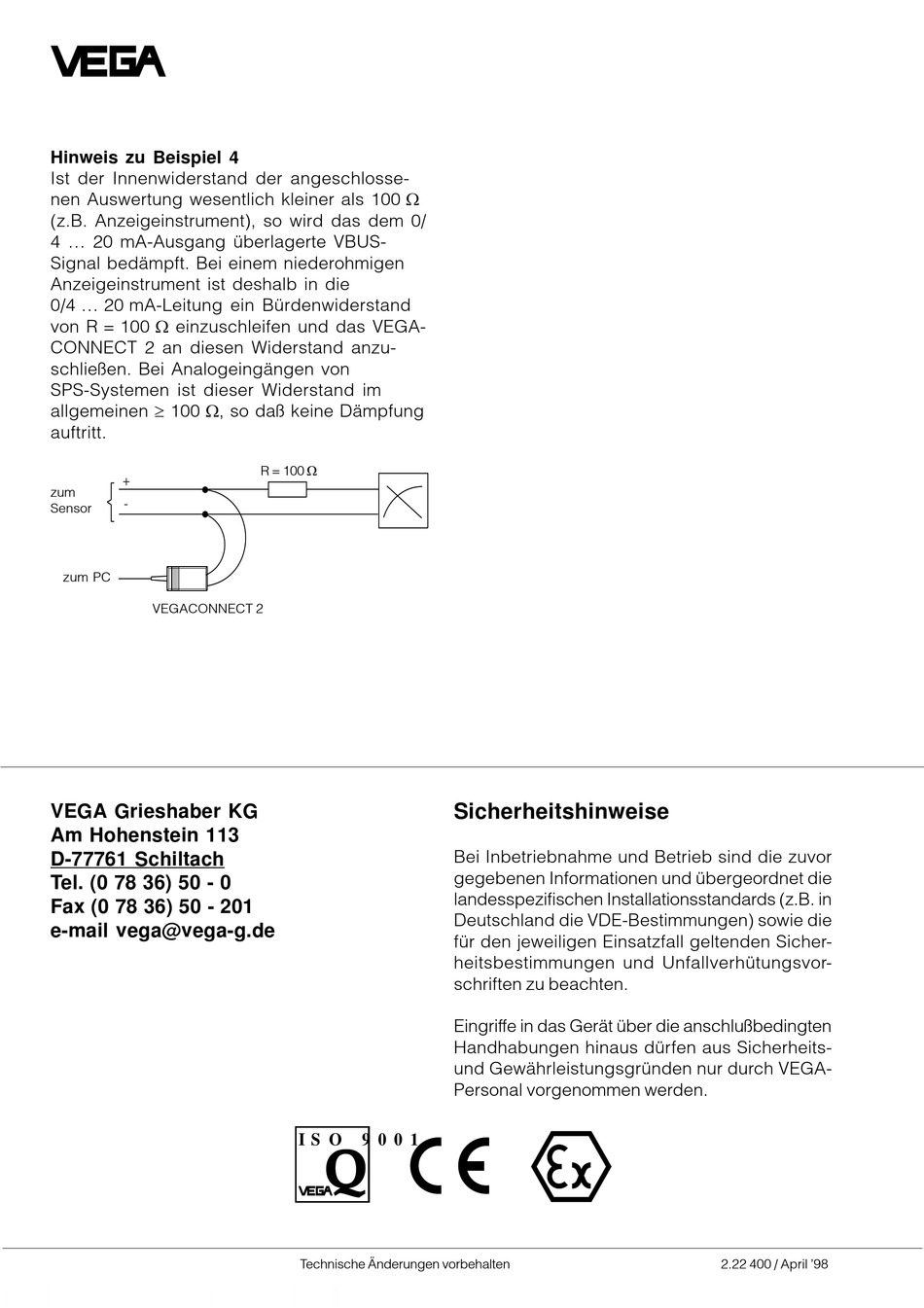

Hinweis zu Beispiel 4
Ist der Innenwiderstand der angeschlosse-
nen Auswertung wesentlich kleiner als 100 W
(z.B. Anzeigeinstrument), so wird das dem 0/
4 ... 20 mA-Ausgang überlagerte VBUS-
Signal bedämpft. Bei einem niederohmigen
Anzeigeinstrument ist deshalb in die
0/4 ... 20 mA-Leitung ein Bürdenwiderstand
von R = 100 W einzuschleifen und das VEGA-
CONNECT 2 an diesen Widerstand anzu-
schließen. Bei Analogeingängen von
SPS-Systemen ist dieser Widerstand im
allgemeinen ³ 100 W, so daß keine Dämpfung
auftritt.
+
zum
-
Sensor
zum PC
VEGACONNECT 2
VEGA Grieshaber KG
Am Hohenstein 113
D-77761 Schiltach
Tel. (0 78 36) 50 - 0
Fax (0 78 36) 50 - 201
e-mail vega@vega-g.de
R = 100 W
I S O
9 0 0 1
Technische Änderungen vorbehalten
Sicherheitshinweise
Bei Inbetriebnahme und Betrieb sind die zuvor
gegebenen Informationen und übergeordnet die
landesspezifischen Installationsstandards (z.B. in
Deutschland die VDE-Bestimmungen) sowie die
für den jeweiligen Einsatzfall geltenden Sicher-
heitsbestimmungen und Unfallverhütungsvor-
schriften zu beachten.
Eingriffe in das Gerät über die anschlußbedingten
Handhabungen hinaus dürfen aus Sicherheits-
und Gewährleistungsgründen nur durch VEGA-
Personal vorgenommen werden.
2.22 400 / April '98
