VEGA VEGADIS 11 Betriebsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für VEGA VEGADIS 11
Inhaltszusammenfassung für VEGA VEGADIS 11

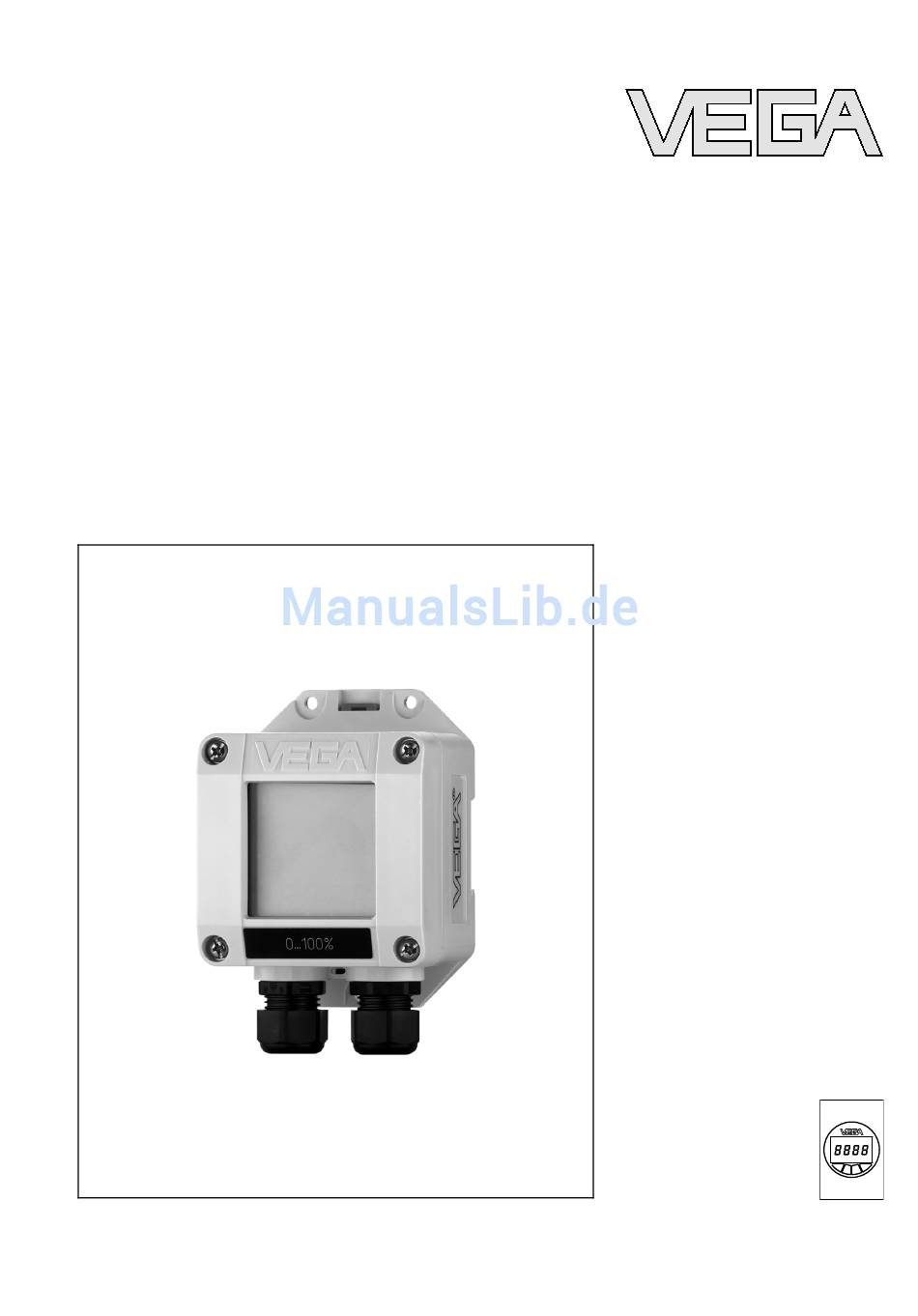

- Seite 1 Betriebsanleitung VEGADIS 11 Anzeige und Bedienung...
-
Seite 2: Inhaltsverzeichnis
Ausbauschritte ......18 Entsorgen ......18 VEGADIS 11... - Seite 3 Technische Daten ..... . 19 Maße ....... 20 VEGADIS 11...
-
Seite 4: Zu Diesem Dokument
Gerätes die Folge sein. Ex-Anwendungen Dieses Symbol kennzeichnet besondere Hinweise für Ex- Anwendungen. Liste Der vorangestellte Punkt kennzeichnet eine Liste ohne zwingende Reihenfolge. à Handlungsschritt Dieser Pfeil kennzeichnet einen einzelnen Handlungsschritt. Handlungsfolge Vorangestellte Zahlen kennzeichnen aufeinander folgende Handlungsschritte. VEGADIS 11... -
Seite 5: Zu Ihrer Sicherheit
Bei Arbeiten am und mit dem Gerät ist stets die erforderliche persönliche Schutzausrüstung zu tragen. 2.2 Bestimmungsgemäße Verwendung Das VEGADIS 11 ist ein digitales Anzeigeinstrument für 4 … 20 mA-Stromkreise. 2.3 Warnung vor Fehlgebrauch Bei nicht sachgerechter oder nicht bestimmungsgemäßer Verwendung können von diesem Gerät anwendungsspezifi-... -
Seite 6: Ce-Konformität
Zu Ihrer Sicherheit 2.6 CE-Konformität Das VEGADIS 11 ist CE-konform zum EMVG (89/336/EWG) und zur NSR (73/23/EWG) und erfüllt die NAMUR-Empfehlung NE 21. Die Konformität wurde nach folgenden Normen bewertet: EMVG: - Emission EN 50081-1 Immission EN 50082-2 NSR: EN 61010-1 2.7 Sicherheitshinweise für Ex-Bereiche... -
Seite 7: Produktbeschreibung
über das LC-Display digital und als Bargraf angezeigt. Die digitale Anzeige ist skalierbar. Das VEGADIS 11 eignet sich zur Wand- und Tragschienenmontage. Das VEGADIS 11 wird direkt in den 4 … 20 mA-Stromkreis Versorgung eingeschleift und benötigt keine separate Hilfsenergie. Der Anschluss erfolgt über Schraubklemmen im Gehäuse. -
Seite 8: Bedienung
Produktbeschreibung 3.3 Bedienung Das VEGADIS 11 ist mit einem Bedienmodul für die Anzei- genskalierung ausgestattet. Die Bedienung erfolgt über einen Drehschalter und zwei Tasten. 3.4 Verpackung, Transport und Lagerung Ihr Gerät wurde auf dem Weg zum Einsatzort durch eine Verpackung Verpackung geschützt. -
Seite 9: Montieren
Montieren 4 Montieren 4.1 Allgemeine Hinweise Die VEGADIS 11 kann in jeder beliebigen Lage montiert Montageposition werden. Empfehlenswert ist jedoch die senkrechte Montage. Damit wird das Eindringen von Feuchtigkeit vermieden. Verwenden Sie die empfohlenen Kabel (siehe Kapitel "An die Feuchtigkeit Spannungsversorgung anschließen") und ziehen Sie die... -
Seite 10: An Die Spannungsversorgung Anschließen
Ex- Anwendungen scheinigungen der Sensoren und der Versorgungsgeräte beachten beachtet werden. Das VEGADIS 11 wird mit handelsüblichem zweiadrigem Anschlusskabel aus- Kabel ohne Schirm angeschlossen. wählen Ein Leitungsaußendurchmesser von 5 … 9 mm gewährleistet die Dichtwirkung der Kabelverschraubung. Falls elektromag- netische Einstreuungen zu erwarten sind, die über den... -
Seite 11: Anschlussplan
2 Überwurfmutter der Kabelverschraubung lösen 3 Anschlusskabel ca. 10 cm abmanteln, Aderenden ca. 1 cm abisolieren 4 Kabel durch die Kabelverschraubung in das VEGADIS 11 schieben 5 Schraubklemmen mit einem Schraubendreher lösen 6 Aderenden nach Anschlussplan in die offenen Klemmen... - Seite 12 O U T P U T D I S P L A Y 4 . . . 2 0 m A soren mit Auswertgerät Abb. 3: Anschlussplan aktiver Sensor Zum Sensor bzw. zum Auswertgerät Zur Anzeige Kontrollinstrument (4 … 20 mA-Messung) VEGADIS 11...
-
Seite 13: In Betrieb Nehmen
ZERO POINT 1 2 3 4...20mA TRANSMITTER DISPLAY VEGADIS 12 Abb. 4: Bedienelemente des VEGADIS 11 Drehschalter: Gewünschte Funktion anwählen [+]-Taste, Wert verändern (steigend) [-]-Taste, Wert verändern (fallend) operate - Betrieb Bedienumfang zero - Einstellen des Minimalwertes (4 mA) span - Einstellen des Maximalwertes (20 mA) point - Verschieben des Dezimalpunktes Mit dem Drehschalter wird die gewünschte Funktion... - Seite 14 In Betrieb nehmen OPERATE ZERO POINT TRANSMITTER DISPLAY 4...20mA VEGADIS 11 Abb. 5: Beim Einzelgerät Anzeigemodul Befestigungschrauben OPERATE ZERO POINT TRANSMITTER DISPLAY 4...20mA Abb. 6: Bei mehreren nebeneinander montierten Geräten Anzeigemodul Befestigungschrauben VEGADIS 11...
- Seite 15 In Betrieb nehmen Anzeigeelemente Abb. 7: Anzeigeelemente des VEGADIS 11 Bargraf Tendenzanzeige Digitalwert vier Stellen sowie Vorzeichen und Dezimalpunkt frei skalierbar von -9999 … +9999 Die Anzeige gibt den Strom 4 … 20 mA als Bargraf und als Digitalwert wieder.
-
Seite 16: Instandhalten Und Störungen Beseitigen
Es liegt in der Verantwortung des Anlagenbetreibers, ge- Verhalten bei Störungen eignete Maßnahmen zur Beseitigung aufgetretener Störungen zu ergreifen. Das VEGADIS 11 bietet Ihnen ein Höchstmaß an Funktions- Störungsursachen sicherheit. Dennoch können während des Betriebes Stö- rungen auftreten. Diese können z. B. folgende Ursachen... -
Seite 17: Das Gerät Reparieren
7.3 Das Gerät reparieren Sollte eine Reparatur erforderlich sein, gehen Sie folgender- maßen vor: Im Internet können Sie auf unserer Homepage www.vega.com unter: "Downloads - Formulare und Zertifikate - Reparatur- formular" ein Rücksendeformular (23 KB) herunterladen. Sie helfen uns damit, die Reparatur schnell und ohne Rück- fragen durchzuführen. -
Seite 18: Ausbauen
Eine fachgerechte Entsorgung vermeidet negative Auswir- kungen auf Mensch und Umwelt und ermöglicht eine Wieder- verwendung von wertvollen Rohstoffen. Werkstoffe: siehe Kapitel "Technische Daten" Sollten Sie keine Möglichkeit haben, das Altgerät fachgerecht zu entsorgen, so sprechen Sie mit uns über Rücknahme und Entsorgung. VEGADIS 11... -
Seite 19: Technische Daten
Werte Spannungsversorgung Versorgungsspannung 17 … 36 V DC Elektrische Schutzmaßnahmen Schutzart IP 65 Überspannungskategorie Schutzklasse Zulassungen ATEX ia ATEX II 2G EEx ia IIC T6 Abweichende Daten bei Ex-Anwendungen: siehe separate Sicherheitshin- weise. VEGADIS 11... -
Seite 20: Maße
Anhang 9.2 Maße VEGADIS 11 82mm (3 ") 38mm ") M20x1,5 Abb. 8: VEGADIS 11 VEGADIS 11... -
Seite 21: Gewerbliche Schutzrechte
Anhang 9.3 Gewerbliche Schutzrechte VEGA product lines are global protected by industrial property rights. Further information see http://www.vega.com Only in U.S.A.: Further information see patent label at the sensor housing. VEGA Produktfamilien sind weltweit geschützt durch gewerb- liche Schutzrechte. Nähere Informationen unter http://www.vega.com... - Seite 22 Anhang VEGADIS 11...
- Seite 23 Anhang VEGADIS 11...
- Seite 24 Telefon +49 7836 50-0 Fax +49 7836 50-201 E-Mail: info@de.vega.com www.vega.com ISO 9001 Die Angaben über Lieferumfang, Anwendung, Einsatz und Betriebsbedingungen der Sensoren und Auswertsysteme entsprechen den zum Zeitpunkt der Drucklegung vorhandenen Kenntnissen. © VEGA Grieshaber KG, Schiltach/Germany 2008 Änderungen vorbehalten 19888-DE-080213...
