BEDIENUNGSANLEITUNG

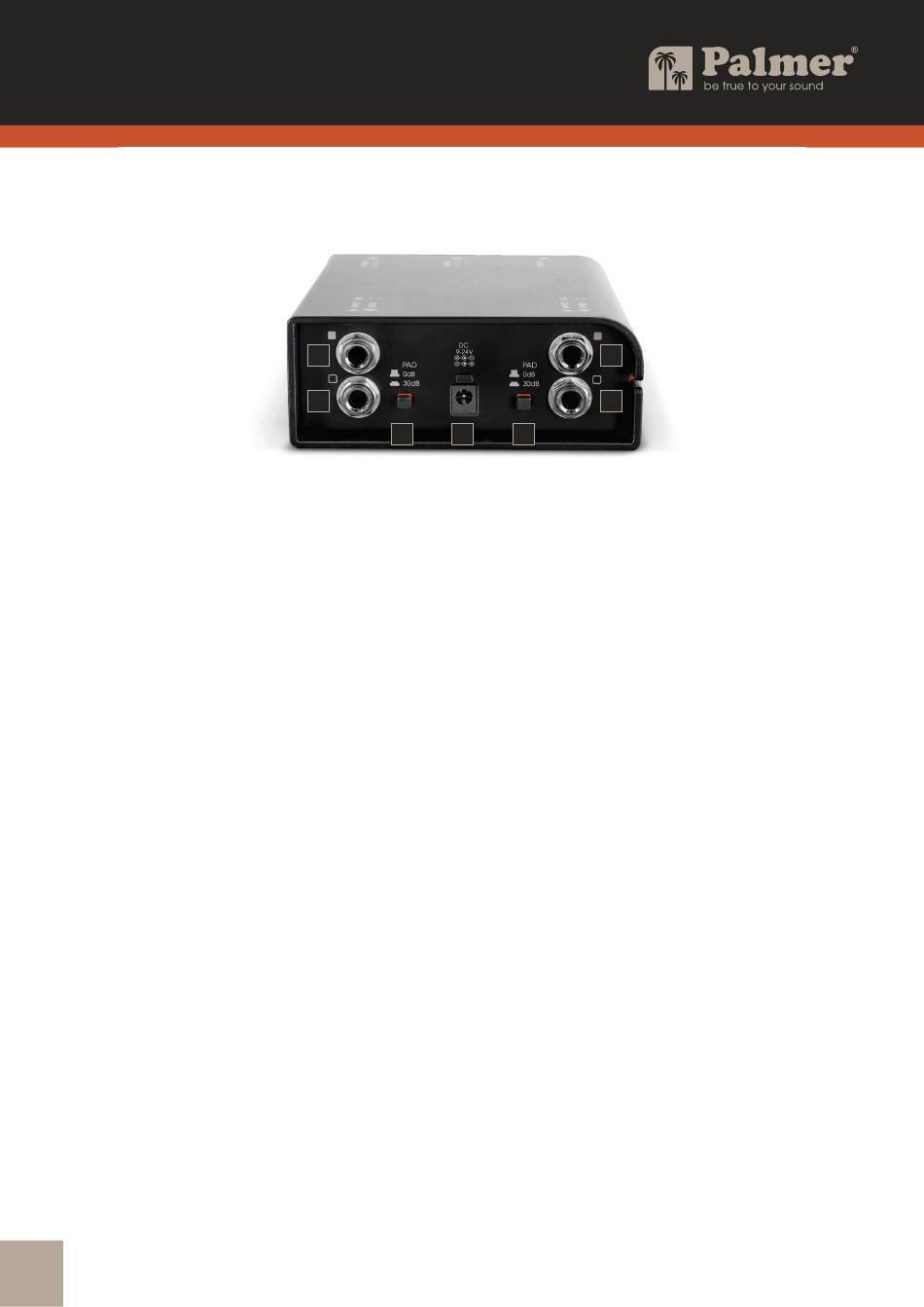

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE – VORDERSEITE
1. INPUT A / INPUT B
Audioeingänge mit 6,3 mm Klinkenbuchsen.
A. Schließen Sie ein Instrument mit Hilfe eines abgeschirmten Instrumentenkabels an.
B. Schließen Sie den Lautsprecherausgang eines Gitarrenverstärkers mit Hilfe eines Lautsprecherkabels an
(Tipp: PAD-Schalter Nr. 3 drücken).
2. THRU A / THRU B
Die Eingangssignale werden unverändert über die 6,3 mm Klinkenbuchsen ausgegeben (INPUT A -> THRU A /
INPUT B -> THRU B).
3. PAD A / PAD B (Passive Attenuation Device)
Bringen Sie den entsprechenden Schalter in die gedrückte Position, um den Pegel des Ausgangssignals um 30 dB
abzusenken. Das Absenken des Ausgangspegels ist erforderlich, wenn die Kanaleingangsstufe des angeschlossenen
Mischpults oder Audio-Interfaces übersteuert wird.
4. DC 9 – 24V
Kleinspannungbuchse zum Anschließen eines externen Netzteils mit 9 bis 24 Volt Gleichspannung und minimal
100 mA (beide Polungsarten möglich, Netzteil optional erhältlich). Sobald die erforderliche Spannung am Gerät
anliegt, leuchtet die zugehörige Anzeige-LED.
Alternative Spannungsversorgung per 48 Volt Phantomspeisung über mindestens zwei OUTPUT XLR-Buchsen.
Vergewissern Sie sich stets, dass Kabel an den Audioausgängen angeschlossen und die Kanallautstärke eines
angeschlossenen Mischpults oder Audio-Interfaces auf Minimum eingestellt ist, bevor Sie die Phantomspeisung
einschalten. Bevor Sie das Kabel wieder vom Gerät trennen, drehen Sie die Kanallautstärke auf Minimum und
deaktivieren dann die Phantomspeisung.
