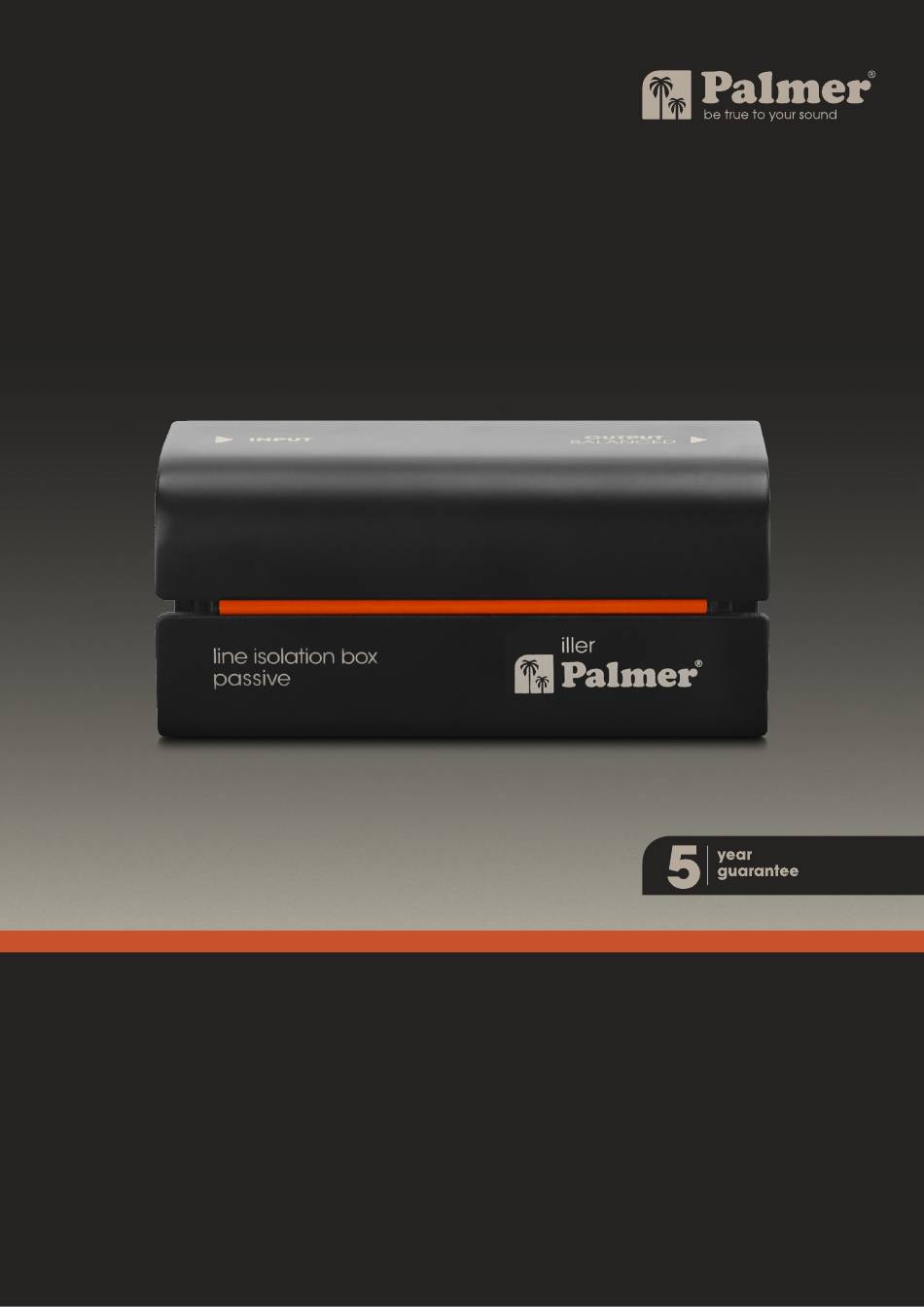

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL MANUAL DE USUARIO MANUEL D’UTILISATEUR MANUAL DE INSTRUCCIONES INSTRUKCJA OBSŁUGI iller 1-Kanal Line Isolation Box passiv river series...
- Seite 2 RIVER SERIES DE BEDIENUNGSANLEITUNG EN USER MANUAL MANUAL DE USUARIO MANUEL D’UTILISATEUR MANUAL DE INSTRUCCIONES INSTRUKCJA OBSŁUGI...
- Seite 3 Modelle der River Series nach deutschen Flüssen zu benennen? Auf der Deutschland Karte siehst du, wo die Iller entlangfließt: 147 Kilometer zwischen Bayern und Baden-Württemberg. Vielen Dank für den Kauf der iller! Wir wünschen dir viel Freude mit diesem Stück deutscher Ingenieurskunst. Be True To Your Sound!
-
Seite 4: Bestimmungsgemässer Gebrauch
KINDERN AUFBEWAHRT WERDEN! EINFÜHRUNG Die Line Isolation Box iller ist eingangsseitig mit einer Combo-Buchse ausgestattet, die mit einem XLR- oder 6,3 mm Klinkenstecker belegbar ist. Der Eingang erlaubt den Anschluss von Zuspielgeräten mit symmetrischen oder unsymmetrischen Anschlüssen. Der symmetrische Line-Ausgang ist mit einer männlichen XLR-Buchse ausgestattet. -
Seite 5: Anschlüsse
BEDIENUNGSANLEITUNG iller 1-Kanal Line Isolation Box passiv ANSCHLÜSSE 1. INPUT Line-Eingang mit Combo-Buchse (XLR / 6,3 mm Klinke), der sowohl für unsymmetrische als auch für symmetrische Verkabelung geeignet ist. Verwenden Sie ein abgeschirmtes Audiokabel, um beispielsweise ein Keyboard an der Line Isolation Box anzuschließen. - Seite 6 BEDIENUNGSANLEITUNG VERKABELUNGSBEISPIEL balanced or balanced or unbalanced signal unbalanced same level as input signal no ground loop hum...
- Seite 7 BEDIENUNGSANLEITUNG TECHNISCHE DATEN ALLGEMEIN Artikelnummer PILLER Produktart Line Isolator Anzahl Kanäle passiv Übertrager isoliert Anzahl Eingänge Eingangstyp symmetrisch/unsymmetrisch Eingangsanschlüsse 6,3 mm Klinke, XLR Anzahl Ausgänge Ausgangstyp symmetrisch/unsymmetrisch Ausgangsanschlüsse Ground/Lift Schalter Gehäuse Aluminium Strangguss Abmessungen (H/B/T) 110 x 50 x 50 mm Gewicht 0,3 kg Umgebungstemperatur im Betrieb...
- Seite 8 BEDIENUNGSANLEITUNG...
-
Seite 9: Entsorgung
BEDIENUNGSANLEITUNG ENTSORGUNG VERPACKUNG: HERSTELLERERKLÄRUNGEN 1. Verpackungen können über die üblichen Herstellergarantie & Haftungsbeschränkung Entsorgungswege dem Wertstoffkreislauf Adam Hall GmbH zugeführt werden. Adam-Hall-Str. 1 D-61267 Neu Anspach 2. Bitte trennen Sie die Verpackung ent- sprechend der Entsorgungsgesetze und E-Mail. Info@adamhall.com / +49 (0)6081 / 9419-0. Wertstoffverordnungen in Ihrem Land. - Seite 10 River Series models after German rivers? On the map of Germany you can see where the Iller flows: 147 kilometres between Bavaria and Baden-Württemberg. Thank you for purchasing the iller! We hope you enjoy this piece of German engineering.
-
Seite 11: Intended Use
INTRODUCTION The iller Line Isolation Box is equipped with a combo socket on the input side, which can be assigned with an XLR or 6.3 mm jack plug. The input allows the connection of playback devices with balanced or unbalanced connections. - Seite 12 USER MANUAL iller 1-Channel Line Isolation Box passive CONNECTIONS 1. INPUT Line input with combo jack (XLR / 6.3 mm jack) suitable for both unbalanced and balanced cabling. Use a shielded audio cable to connect, for example, a keyboard to the Line Isolation Box.
-
Seite 13: Wiring Example
BEDIENUNGSANLEITUNG WIRING EXAMPLE balanced or balanced or unbalanced signal unbalanced same level as input signal no ground loop hum... -
Seite 14: Technical Data
USER MANUAL TECHNICAL DATA GENERAL Product number PILLER Product type Line Isolator No. of channels Type passive Transformer isolated No. of inputs Input type symmetrical/asymmetrical Input connections 6.3 mm Jack, XLR No. of outputs Output type symmetrical/asymmetrical Output connections Ground/lift switch Housing Aluminium continuous casting Dimensions (H/W/D) - Seite 15 USER MANUAL...
-
Seite 16: Packaging
USER MANUAL DISPOSAL PACKAGING: MANUFACTURER’S DECLARATIONS 1. Packaging can be fed into the reusable Manufacturer's warranty & limitation of liability material cycle using the usual disposal Adam Hall GmbH methods. Adam-Hall-Str. 1 61627, Neu-Anspach, Germany 2. Please separate the packaging in accordance with disposal laws and recycling regulations in Email: Info@adamhall.com / +49 (0)6081 / 9419-0.
