DEUTSCH SIE HABEN DIE RICHTIGE WAHL GETROFFEN! Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Dafür steht Palmer mit seinem Namen und der langjährigen Erfah- ® rung als Hersteller hochwertiger Audioprodukte. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von Palmer schnell optimal einsetzen können. - Seite 15 28. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist. Trennen Sie das Gerät stets von der Stromzuführung, wenn das Gerät nicht benutzt wird, oder Sie das Gerät reinigen möchten. Ziehen Sie Netzkabel und Netzadapter immer am Stecker bzw. am Adapter und nicht am Kabel aus der Steckdose.
-
Seite 16: Einführung

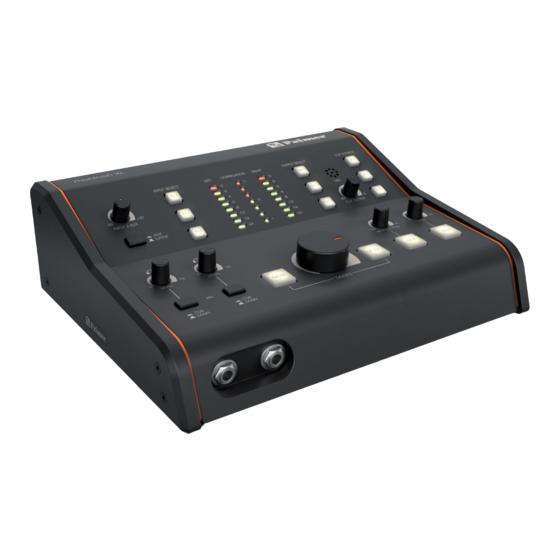

EINFÜHRUNG Mit seinem ergonomischen Konsolenlayout ist der Palmer Monicon XL das perfekte Werkzeug zum Steuern mehrerer Audioquellen und Studiolautsprecher. Es verfügt über drei analoge Stereo-Eingänge sowie einen S/PDIF-Eingang und Ausgänge für drei Monitorpaare mit individuellen Lautstärkereglern, um die Pegelan- passung zu ermöglichen. Zusätzlich existiert ein Mono-Ausgang für einen speziellen Mono-Lautsprecher oder einen Subwoofer. -
Seite 17: Verkabelungsbeispiel
VERKABELUNGSBEISPIEL Monitor R Monitor L VOLUME HEADPHONES Subwoofer Headphone BALANCED LINE OUTPUT VOLUME CD - Player Audio - Interface Digital Audio Workstation... -
Seite 18: Anschlüsse, Bedien- Und Anzeigeelemente
ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE POWER Kleinspannungsbuchse für die Spannungsversorgung des Geräts. Verwenden Sie bitte ausschließlich den mitgelieferten Netzadapter. Neben der Buchse befindet sich die Zugentlastung. Nutzen Sie die diese für das flexible Kabel des Netzadapters, um die Kleinspannungsbuchse des Geräts und den Kleinspannungs- stecker des Netzadapters vor Beschädigung zu schützen und ein ungewolltes Herausziehen des Steckers zu vermeiden. - Seite 19 INPUT SELECT IN 1 - IN 2 - IN 3 Taster zum Auswählen und Aktivieren der Signalquellen Line-Eingang IN 1 bis IN 3 auf der Rückseite des Geräts (Nr. 3 und Nr. 4). Der dem aktiven Line-Eingang entsprechende Taster leuchtet. Bei der Auswahl der Signalquellen kann zwischen zwei Arbeitsweisen ausgewählt werden.
- Seite 20 AUX / S/PDIF Schalter zum Auswählen der analogen bzw. digitalen Eingangsquelle von INPUT 3. In der heruntergedrück- ten Position ist der analoge Cinch-Eingang L/R bzw. der 3,5mm Stereo-Klinkeneingang aktiviert, in der nicht heruntergedrückten Position der digitale Coax-Anschluss SPDIF IN. OUTPUT SELECT OUT 1 - OUT 2 - OUT 3 Taster zum Aktivieren der Line-Ausgänge OUT 1 bis OUT 3 auf der Rückseite des Geräts (Nr.
- Seite 21 Funktionsweise A (Werkseinstellung): „latching“ (Schalter): Drücken Sie einmal kurz auf den Taster MUTE, um die Funktion zu aktivieren und noch einmal kurz, um die Funktion zu deaktivieren. Während die Stummschal- tefunktion aktiviert ist, leuchtet der MUTE-Taster. Funktionsweise B: „momentary“ (Taster): Die MUTE-Funktion ist nur aktiv, solange der MUTE-Taster gedrückt wird.
-
Seite 22: Pinbelegung
Sprache auch auf der Unterseite des Geräts. Taster während des Einschaltens Funktionsweise der entsprechenden Anzeige- bzw. Bedienelemente: des Monicon XL gedrückt halten CUE SOURCE “IN 1” Anpassen der Pegelanzeige LEFT/RIGHT: Maximalanzeige “0dB” (rote LED) entspricht +4 dBu Eingangssignalpegel CUE SOURCE “IN 2”... -
Seite 23: Technische Daten
INPUT SELECT „IN 2“ Individual mode: Immer nur ein Eingang INPUT SELECT kann aktiviert werden OUTPUT SELECT “OUT 1” Multi mode: Alle Ausgänge OUTPUT SELECT können gleichzeitig aktiviert werden OUTPUT SELECT “OUT 2” Individual mode: Immer nur ein Ausgang OUTPUT SELECT kann aktiviert werden OUTPUT SELECT “OUT 3”... -
Seite 24: Herstellererklärungen
Anzeigeelemente: beleuchtete Taster INPUT SELECT IN 1-2-3, OUTPUT SELECT OUT 1-2-3, CUE SOURCE IN 1-2-3, MUTE, MONO, DIM, TALK, 8-Segment LED Pegelanzeige mit Peak-Hold, 7-Seg- ment LED Korrelationsanzeige Stromversorgung: externes Netzteil Betriebsspannung: 18 V DC, 1,5 A, + innen Umgebungstemperatur (in Betrieb): 0°... - Seite 72 Adam Hall GmbH | Adam-Hall-Str. 1 | 61267 Neu-Anspach | Germany Phone: +49 6081 9419-0 | adamhall.com REV: 01...
