Geräteanschluss

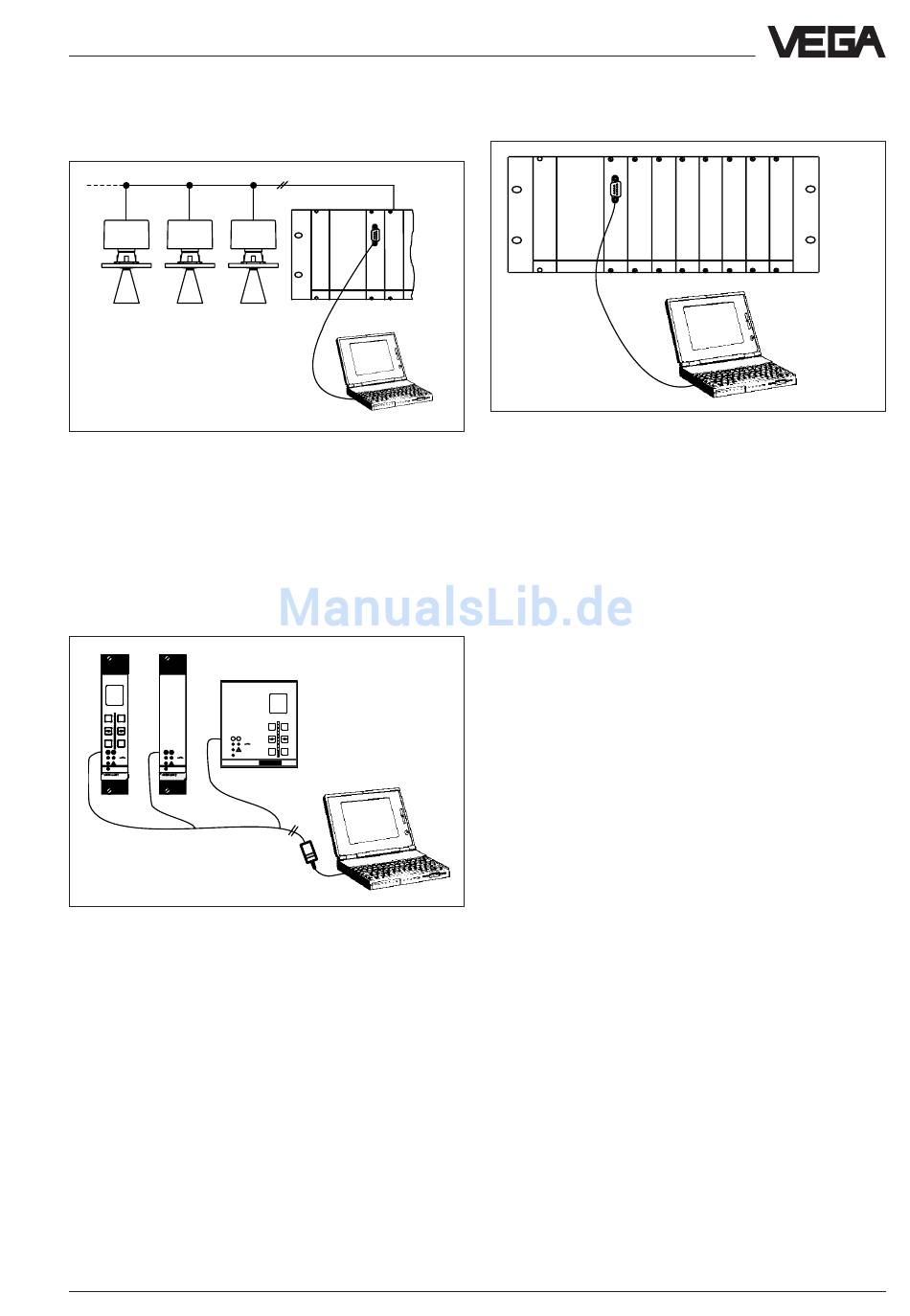

3.4 VVO an der CPU-Karte vom
VEGALOG
Der PC wird über ein RS 232-Kabel an die
CPU-Karte des VEGALOG 571 angeschlos-
sen. Ein VEGACONNECT 2 ist in diesem Fall
nicht nötig.
3.5 VVO am Auswertgerät
%
100
+
-
ESC
OK
1
2
CONNECT
CONNECT
on
1
2
1
2
VEGAMET 614
on
on
514 V
514 V
VEGA-
CONNECT 2
Wie bei den Sensoren muss auch beim An-
schluss an ein Auswertgerät ein VEGACON-
NECT 2 verwendet werden. Es wird an den
„CONNECT"-Buchsen auf der Frontplatte des
Auswertgeräts eingesteckt.
VEGA Visual Operating
RS 232
%
100
-
+
CONNECT
ESC
OK
Ser. No.
12345678
3.6 VVO an VEGACOM
RS 232
Der PC wird über ein RS 232-Kabel an den
D-SUB-Stecker in der Frontplatte des VEGA-
COM 557 angeschlossen. Auch hier ist, wie
beim VEGALOG, kein VEGACONNECT 2
erforderlich. Damit ist ein Zugriff auf alle Ge-
räte möglich.
7
