- Seite 1 Betriebsanleitung Elektronikeinsatz VEGACAL Serie 60 Document ID: 30531 Kapazitiv...
-
Seite 2: Inhaltsverzeichnis
Entsorgen ....... . 11 Anhang Technische Daten ......12 Elektronikeinsatz • VEGACAL Serie 60... -
Seite 3: Zu Diesem Dokument
Ex-Anwendungen Dieses Symbol kennzeichnet besondere Hinweise für Ex-Anwen- dungen. Liste Der vorangestellte Punkt kennzeichnet eine Liste ohne zwingende Reihenfolge. à Handlungsschritt Dieser Pfeil kennzeichnet einen einzelnen Handlungsschritt. Handlungsfolge Vorangestellte Zahlen kennzeichnen aufeinander folgende Hand- lungsschritte. Elektronikeinsatz • VEGACAL Serie 60... -
Seite 4: Zu Ihrer Sicherheit
Ziel, den betrieblichen Umweltschutz kontinuierlich zu verbessern. Das Umweltmanagementsystem ist nach DIN EN ISO 14001 zertifiziert. Helfen Sie uns, diesen Anforderungen zu entsprechen und beachten Sie die Umwelthinweise in dieser Betriebsanleitung: Kapitel "Verpackung, Transport und Lagerung" Kapitel "Entsorgen" Elektronikeinsatz • VEGACAL Serie 60... -
Seite 5: Produktbeschreibung
Dieser Betriebsanleitung 3.2 Arbeitsweise Der Elektronikeinsatz CL 60 ist zum Austausch bei kapazitiven Einsatzbereich Sensoren VEGACAL Serie 60 geeignet. 3.3 Verpackung, Transport und Lagerung Ihr Gerät wurde auf dem Weg zum Einsatzort durch eine Verpackung Verpackung geschützt. Dabei sind die üblichen Transportbeanspruchungen durch eine Prüfung nach DIN EN 24180 abgesichert. -
Seite 6: Montieren

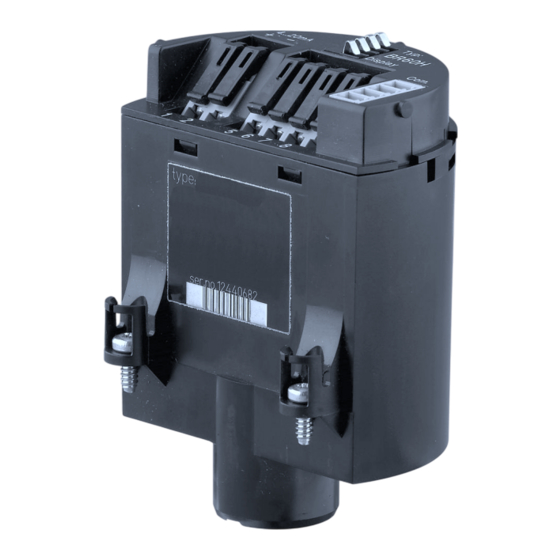

Vor der Montage ist die Spannungsversorgung abzuschalten. Die Montage der Ersatzelektronik darf nur im spannungsfreien Zustand erfolgen. Nichtbeachtung hat Schäden an der Elektronik zur Folge! 4.2 Montagevorbereitungen VEGACAL Der Elektronikeinsatz CL-E.60H. passt für die VEGACAL - 4 … 20mA/ Elektronikausführungen HART. Elektronikeinsatz • VEGACAL Serie 60... -
Seite 7: Montageschritte
Position des Elektronikraumes im Ein- bzw. Zweikammergehäuse. Abb. 1: Einkammergehäuse Position des Elektronikeinsatzes Abb. 2: Zweikammergehäuse Position des Elektronikeinsatzes Gehen Sie wie folgt vor: Spannungsversorgung abschalten Gehäusedeckel des Elektronikraumes abschrauben Elektronikeinsatz • VEGACAL Serie 60... - Seite 8 Neuen Elektronikeinsatz vorsichtig einstecken Die beiden Halteschrauben wieder einschrauben und festziehen Anschlussleitungen gemäß Betriebsanleitung des jeweiligen Sensors anschließen Gehäusedeckel verschrauben Der Elektroniktausch ist somit abgeschlossen. Bei Ex-Anwendungen ist der Tausch des Elektronikeinsatzes grund- sätzlich betriebsintern zu dokumentieren. Elektronikeinsatz • VEGACAL Serie 60...
-
Seite 9: Inbetriebnahme
Nur wenn diese Angaben korrekt sein sollen, müssen Sie die Seriennummer eingeben. Gehen Sie hierzu über www.vega.com zum Punkt "serial number search". Nach Eingabe der Seriennummer werden die Auftragsdaten des Sensors angezeigt. Sie können die Seriennummer auch direkt bei VEGA erfahren. -
Seite 10: Instandhalten
6 Instandhalten 6.1 Das Gerät reparieren Sollte eine Reparatur erforderlich sein, gehen Sie folgendermaßen vor: Im Internet können Sie auf unserer Homepage www.vega.com unter: "Downloads - Formulare und Zertifikate - Reparaturformular" ein Rücksendeformular (23 KB) herunterladen. Sie helfen uns damit, die Reparatur schnell und ohne Rückfragen durchzuführen. -
Seite 11: Ausbauen
Eine fachgerechte Entsorgung vermeidet negative Auswirkungen auf Mensch und Umwelt und ermöglicht eine Wiederverwendung von wertvollen Rohstoffen. Werkstoffe: siehe Kapitel "Technische Daten" Sollten Sie keine Möglichkeit haben, die Ersatzbaugruppe fachgerecht zu entsorgen, so sprechen Sie mit uns über Rücknahme und Entsorgung. Elektronikeinsatz • VEGACAL Serie 60... -
Seite 12: Anhang
8 Anhang 8 Anhang 8.1 Technische Daten Technische Daten entnehmen Sie bitte der Betriebsanleitung des jeweiligen Sensors. Elektronikeinsatz • VEGACAL Serie 60... - Seite 13 8 Anhang Elektronikeinsatz • VEGACAL Serie 60...
- Seite 14 8 Anhang Elektronikeinsatz • VEGACAL Serie 60...
- Seite 15 8 Anhang Elektronikeinsatz • VEGACAL Serie 60...
- Seite 16 Telefon +49 7836 50-0 Fax +49 7836 50-201 E-Mail: info@de.vega.com www.vega.com ISO 9001 Die Angaben über Lieferumfang, Anwendung, Einsatz und Betriebsbedingungen der Sensoren und Auswertsysteme entsprechen den zum Zeitpunkt der Drucklegung vorhandenen Kenntnissen. © VEGA Grieshaber KG, Schiltach/Germany 2011 Änderungen vorbehalten 30531-DE-110304...
