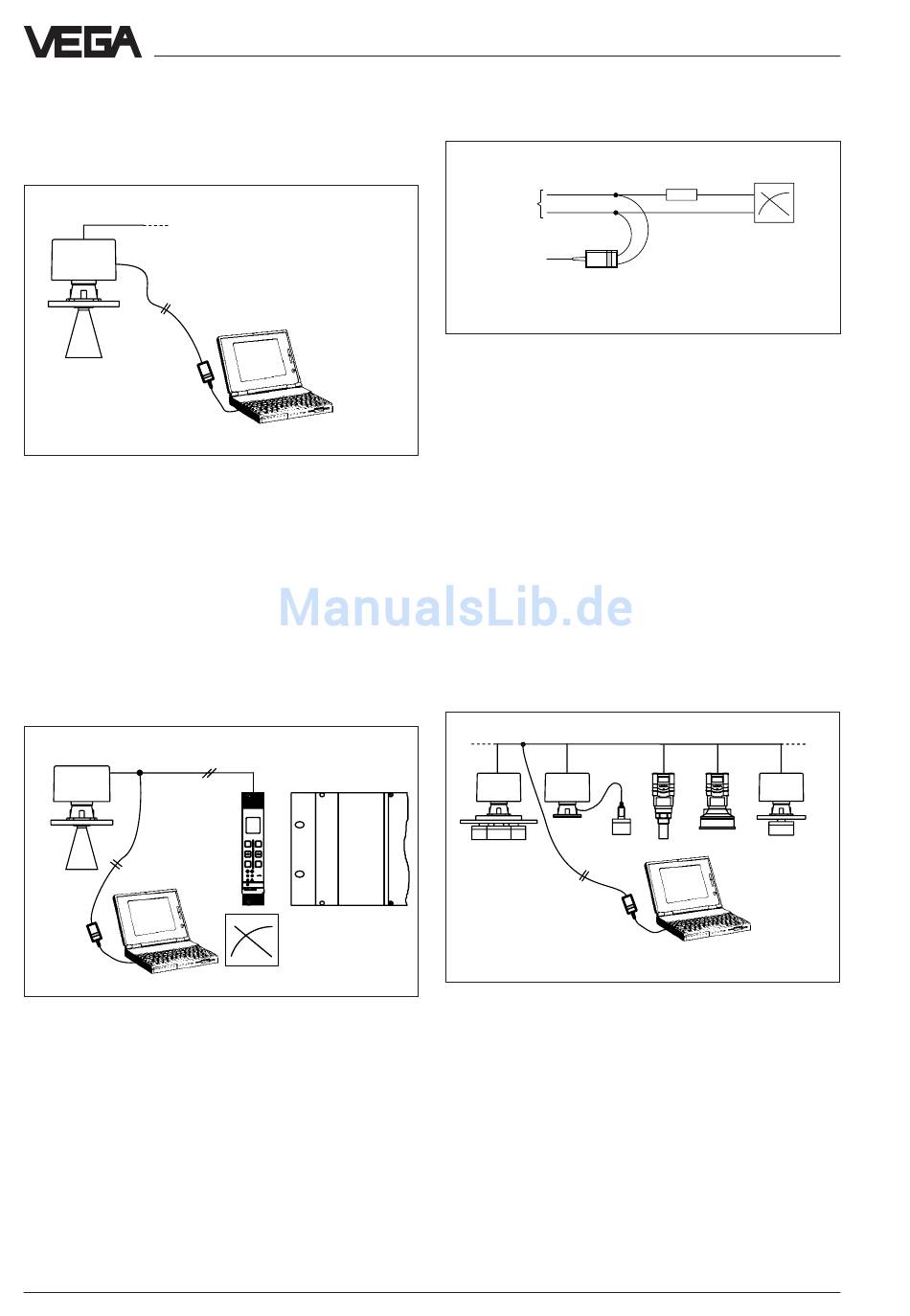

3 Geräteanschluss

3.1 VVO direkt am Sensor

VEGA-
CONNECT 2
Um den PC direkt am Sensor anzuschließen
muss ein VEGACONNECT 2 als Adapter
zwischengeschaltet werden. An allen kom-
munikationsfähigen VEGA-Sensoren befinden
sich 2 mm-Anschlussbuchsen, an denen die
Zweiaderleitung des VEGACONNECT 2
eingesteckt wird.

3.2 VVO an der 4 ... 20 mA-Leitung

Anschlussmöglichkeit besteht über das
VEGACONNECT 2 bei HART
soren an der 4 ... 20 mA-Leitung. Es spielt
keine Rolle, ob die Energieversorgung des
Sensors getrennt erfolgt oder über die
4 ... 20 mA-Leitung.
6
4 ... 20 mA-Leitung mit über-
lagertem HART
®
-Signal
%
100
-
+
ESC
OK
CONNECT
1
2
on
514 V
®
-fähigen Sen-
+
zum Sensor
-
VEGACONNECT
2
Dem 4 ... 20 mA-Ausgang des HART
gen Sensors ist zusätzlich ein digitales Signal
überlagert. Achten Sie bitte auf den Innen-
widerstand der angeschlossenen Auswer-
tung. Ist dieser <220 Ω (z.B. bei einem
Anzeigeinstrument), wird dadurch das digita-
le Signal gedämpft. In diesem Fall ist in die
4 ... 20 mA-Leitung ein Bürdenwiderstand
einzuschleifen. Der Bürdenwiderstand wird
mit dem Innenwiderstand zusammengerech-
net, sollte in der Größenordnung von 180 bis
270 Ω liegen.

3.3 VVO an der VBUS-Leitung

VEGA-
CONNECT 2
Sind mehrere Sensoren über eine BUS-Lei-
tung verbunden, kann das VEGACONNECT
2 an der BUS-Leitung angeschlossen werden
um alle anderen Sensoren zu bedienen.
Geräteanschluss
Ri
R
Bürde
R
+ Ri =
Bürde
180 - 270 Ohm
®
-fähi-
VEGA Visual Operating
