Inbetriebnahme eines Auswertgeräts VEGAMET 614

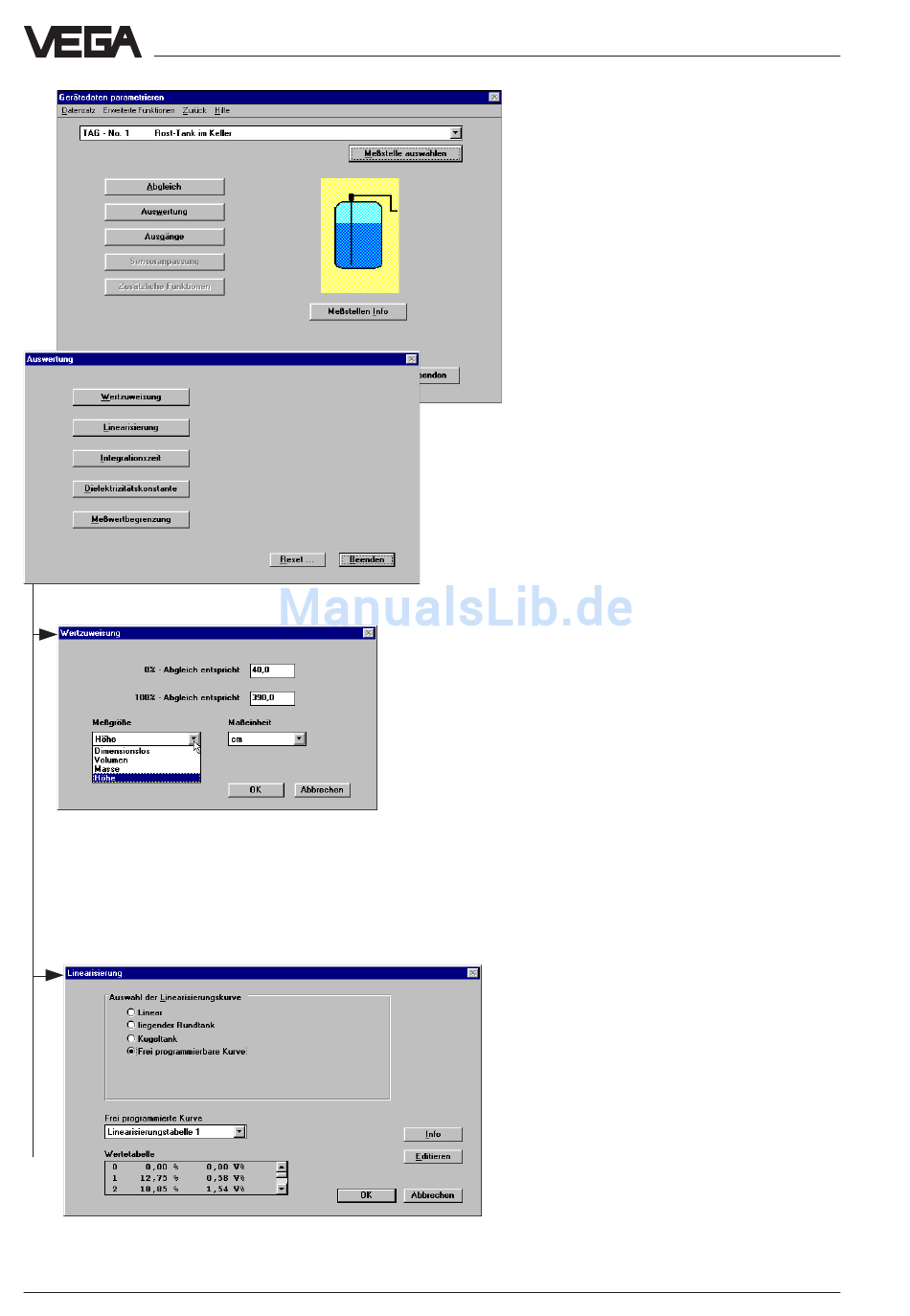

Nachdem Sie im Fenster „Geräte-
daten parametrieren" auf Auswer-
tung geklickt haben, sind Sie im
Fenster „Auswertung". Klicken Sie
hier auf Wertzuweisung.
Im Fenster „Wertzuweisung" können Sie als
Messgröße „Volumen", „Dimensionslos",
„Masse", „Höhe" oder „Distanz" und dazu die
Einheit wählen. Das Sensordisplay wird dann
die ausgewählte Messgröße anzeigen. Au-
ßerdem können Sie Zahlenwerte eingeben,
die vom Display zwischen 0 %- und 100 %-
Füllstand angezeigt werden (z.B. 0 % ent-
spricht 40,0 cm, 100 % entspricht 390,0 cm).
Speichern Sie die vorgenommene Einstel-
lung, bestätigen Sie den Hinweis und kehren
Sie dadurch ins Fenster „Auswertung" zu-
rück.
Hier können Sie die Messung der
Behältergeometrie anpassen. Das ist
nur dann wichtig, wenn Sie sich für das
Volumen Ihres Füllguts interessieren.
Falls Sie eine andere Behälterform
haben, als im Fenster „Linearisierung"
ausgewählt werden kann, klicken Sie
Frei programmierbare Kurve an, da-
Frei programmierbare Kurve
Frei programmierbare Kurve
Frei programmierbare Kurve
Frei programmierbare Kurve
nach auf Editieren
Fenster „Linearisierung – frei program-
mierbare Kurve".
Editieren. Sie gelangen ins
Editieren
Editieren
Editieren
VEGA Visual Operating
