Inbetriebnahme eines VBUS-Radar-Sensors VEGAPULS 81F
VEGA Visual Operating

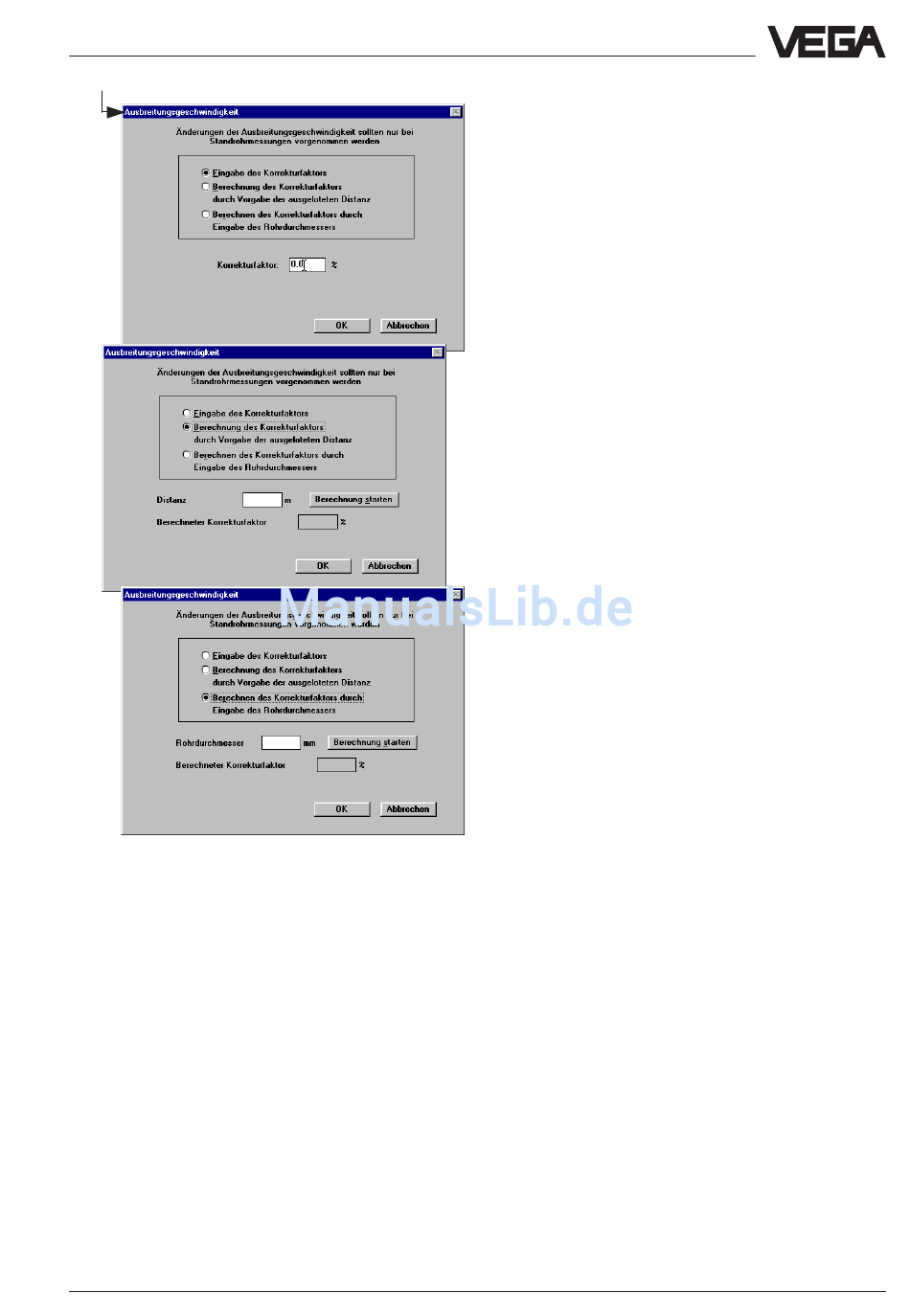

Das Fenster „Ausbreitungsgeschwindigkeit"
kann nur angewählt werden, wenn zuvor im
Fenster „Einbaugeometrie" als Einbauort „Im
Rohr" oder „Fenster im Rohr" angeklickt wur-
de. In einem Rohr breiten sich die Radar-
wellen mit einer anderen Geschwindigkeit
aus, deshalb muss die Messung korrigiert
werden. Dazu gibt es drei Möglichkeiten. Die
erste Möglichkeit ist, den Korrekturfaktor
direkt einzugeben.
Die zweite Möglichkeit ist, die ausgelotete
Distanz einzugeben. Geben Sie im Schreib-
feld die Distanz in Meter ein und klicken Sie
auf Ber
Berechnung star
Ber
Ber
echnung star
echnung star
echnung starten
Ber
echnung star
scheint der Korrekturfaktor. Mit OK
Sie ins Fenster „Messumgebung" zurück.
Die dritte Möglichkeit ist, den Rohrdurch-
messer einzugeben. Geben Sie im Schreib-
feld den Durchmesser in mm ein und klicken
Berechnung starten
Berechnung starten
Sie auf Berechnung starten
Berechnung starten. Kurz danach
Berechnung starten
erscheint der Korrekturfaktor. Mit OK
Sie ins Fenster „Messumgebung" zurück.
ten. Kurz danach er-
ten
ten
ten
OK
OK
OK können
OK
OK
OK
OK
OK können
19
