IMPORTANT SAFETY INSTRUCTIONS!
READ CAREFULLY BEFORE USING THE
PRODUCT AND KEEP FOR FUTURE REFERENCE!

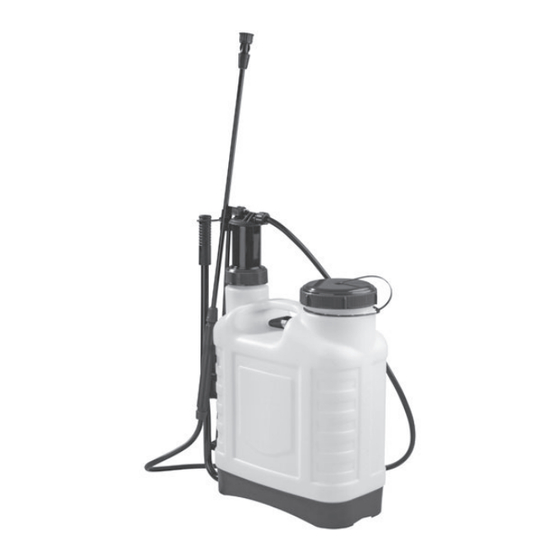

RUCKSACK-DRUCKSPRÜHER 16 L / 16 L BACKPACK
PRESSURE SPRAYER / PULVÉRISATEUR À DOS 16 L
RUCKSACK-DRUCKSPRÜHER 16 L
Montage-, Bedienungs- und Sicherheitshinweise
PULVÉRISATEUR À DOS 16 L
Instructions de montage, d'utilisation et consignes de sécurité
SPRYSKIWACZ CIŚNIENIOWY
PLECAKOWY 16 L
Wskazówki montażu, obsługi i bezpieczeństwa
TLAKOVÝ POSTREKOVAČ
NA CHRBÁT 16 L
Pokyny pre montáž, obsluhu a bezpečnostné pokyny
RYGSÆK-TRYKSPRØJTER 16 LITER
Monterings-, betjenings- og sikkerhedshenvisninger
IAN 356373_2007
16 L BACKPACK PRESSURE SPRAYER
Assembly, operating and safety instructions
RUGZAK-DRUKSPROEIER 16 L
Montage-, bedienings- en veiligheidsinstructies
TLAKOVÝ POSTŘIKOVAČ
NA ZÁDA 16 L
Pokyny k montáži, obsluze a bezpečnostní pokyny
PULVERIZADOR DE PRESIÓN
TIPO MOCHILA 16 L
Instrucciones de montaje, de uso y de seguridad
