5.3 Position der Solarmodule bestimmen und einmessen
Beachten Sie die (lokalen) Brandschutzbestimmungen für Photovoltaikanlagen. Zur Eindämmung der Brandausbreitungs-
gefahr müssen die Brandabschnitte des Objekts berücksichtigt werden. PV-Anlagen dürfen nicht über Brandmauern
montiert werden, zu denen außerdem ein Mindestabstand von 30 cm eingehalten werden muss. Ebenso ist es ratsam, zu
Dachfenstern, Oberlichten oder Lichtkuppeln, Ecken und potenziellen Brandgefahren ausreichend Platz zu lassen.
Beim Bestimmen der Lage der Solarmodule auf dem Schrägdach ist es wichtig, den Sonnenlichteinfall im Laufe des
gesamten Tages und des ganzen Jahres zu berücksichtigen. Montieren Sie die Module auf einer Dachfläche, die nicht
im Schatten liegt. Der Schatten eines Schornsteins, eines Dachausbaus, der Schatten von Bäumen und benachbarten
Gebäuden wirken sich nachteilig auf den Ertrag der Solarmodule aus.

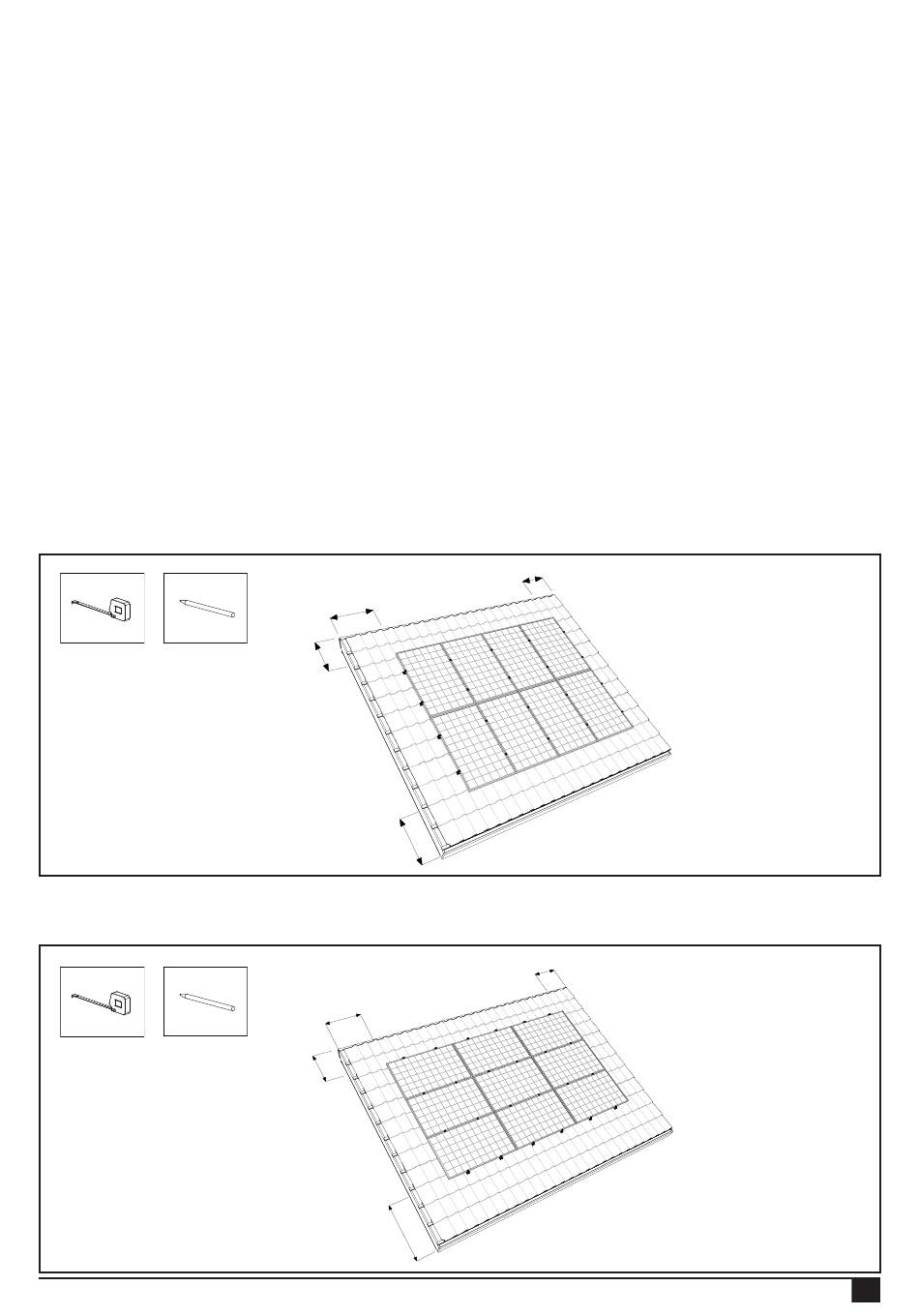

Einmessen und Abzeichnen
Achten Sie darauf, dass bei Solarmodulen auf dem Dach rundherum mindestens 30 cm Freiraum gelassen wird. Das heißt
30 cm von First und Rinne und im Zusammenhang mit turbulenter Windbelastung 30 cm von den Seiten.
Markieren Sie die Konturen des Modulfelds mit Kreide oder mit einem Stift auf den Ziegeln.
Abzeichnen der Montageschienen Universaldachhaken bei Hochformat Anordnung:
Zeichnen Sie die Linien ein, wo die Montagschienen verlegt werden: auf jeweils einem Viertel vom oberen und unteren
Modulrand. Zeichnen Sie anschließend ein, wo die Universaldachhaken platziert werden sollen. Der Abstand zwischen den
Dachhaken ist von mehreren Variablen abhängig (Windbelastung, Höhe des Gebäudes, Standort, Zustand des Daches
usw.). Befolgen Sie bezüglich des Dachhakenabstands die Anleitungen des Kalkulators, der berechnete Abstand ist
maßgebend. Der maximale Abstand zwischen den Dachhaken in Breitenrichtung beträgt 1,20 m.
min. 30 cm
min. 30 cm
min. 30 cm
min. 30 cm
Einzeichnen der Montageschienen und Universaldachhaken bei Querformat Anordnung:
Zeichnen Sie die Linien ab, wo die Montagschienen verlegt werden: auf jeweils einem Viertel der seitlichen Modulränder.
Zeichnen Sie anschließend ein, wo die Universaldachhaken platziert werden sollen.
min. 30 cm
min. 30 cm
min. 30 cm
min. 30 cm
