ESDEC CLICKFIT EVO Anleitung Seite 11

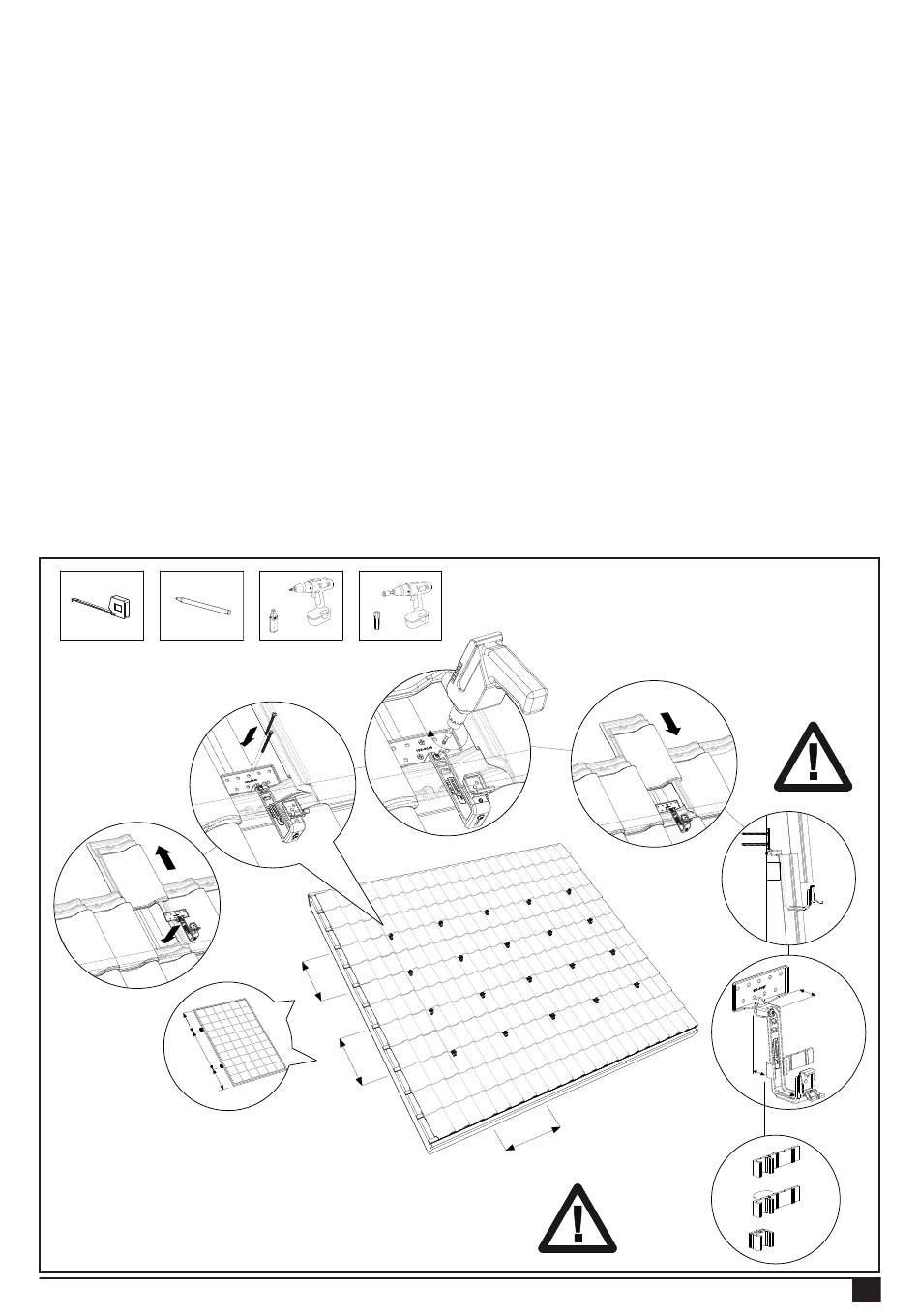

6.2 Befestigen der Universaldachhaken
1. Den Ziegel auf dem Dachhaken unter den darüber liegenden Dachziegel hochschieben. Legen Sie den Montageflansch
des Dachhakens auf den Dachsparren/Latte, sorgen Sie dafür, dass dieser richtig aufliegt und ziehen Sie den Dachhaken
an den Ziegel heran. Den Dachhaken in den Hohlraum (Vertiefung) des darunter liegenden Dachziegels setzen. Das obere
verstellbare Teil des Dachhakens ist mindestens 37 mm und höchstens 62 mm breit.
2. Befestigen Sie den Dachhaken mit mindestens 2 Tellerkopfschrauben 6x50/60 am Dachsparren/Latte. Achtung! Diese
Schrauben sind nicht im Lieferumfang inbegriffen.
3. Ziehen Sie die Torx-Schraube an der Oberseite des Dachhakens mit einem Akkuschrauber fest an. Achtung! Das
Anziehmoment der Schraubverbindung beträgt 1 – 1,5 Nm.
4. Schieben Sie den Dachziegel über dem Dachhaken wieder herunter. Bei bestimmten Dachziegeln muss der obere
Ziegel mit einem Winkelschleifer oder eine Feile an den Dachhaken angepasst werden, sodass die Dachziegel wieder
richtig schließen.*
5. Befolgen Sie bezüglich des Dachhakenabstands die Anleitungen des Kalkulators, der berechnete Abstand ist
maßgebend. Der maximale Abstand zwischen den Dachhaken in Breitenrichtung beträgt 1,20 m. Verteilen Sie die mit dem
Kalkulator errechnete Anzahl der Dachhaken über die verfügbaren Dachsparren/Latten, mit einem maximalen Abstand von
1,20 m. Achten Sie darauf, dass die Dachhaken miteinander ausgerichtet sind.
*Option: Bei Dachziegeln mit einem hohen wassersperrenden Rand kann das Ausgleichsgummi unter den Dachhaken
gesetzt werden, sodass der Dachhaken stabil auf dem Dachziegel sitzt. Falten Sie das Gummi, um die gewünschte Dicke
zu erreichen. Die Ausfüllschritte betragen 5, 10 und 15 mm.
Achtung! Sorgen Sie dafür, dass sich die Klickverbindung auf jedem Universaldachhaken in der richtigen Position befindet,
sodass die Montageschiene horizontal am Dachhaken befestig werden kann (siehe Kapitel 5.3).
2
1
1/4H
2/4H
1/4H
Rev. 26.04.24
T30
3
1 – 1,5 Nm
Min. 2x
2/4H
2/4H
ANLEITUNG MONTAGESYSTEM MIT DACHHAKEN FÜR SCHRÄGDACH MIT DACHZIEGELN
4
5
Siehe Kalkulator
Max. 1,20 m.
37-62 mm
OPTION
09
