3. Produktbeschreibung
Das ClickFit Evo Montagesystem setzt sich aus den patentierten verstellbaren Universaldachhaken, Montageschienen
und den für die Montage der Solarmodule in vertikaler oder horizontaler Anordnung auf einem Ziegeldach erforderlichen
Materialien zusammen. Der Universaldachhaken enthält eine drehbare Klickverbindung, mit der sowohl horizontale
als auch vertikale Montageschienen am Dachhaken festgeklickt werden können. Das ClickFit Evo Montagesystem für
Ziegeldächer kann für alle Ziegeldächer, unabhängig vom Dachziegeltypen eingesetzt werden.
Dachbefestigung
Die Universaldachhaken werden mit mindestens 2 Tellerkopfschrauben 6x50/60 pro Dachhaken an den Dachsparren/
Latten befestigt. Jeder Dachhaken hat 9 Montagelöcher, dadurch ist die Position des Dachhakens auf dem Dachsparren in
der Breite verstellbar.
Höhenunterschiede im Dach können mit dem verstellbaren Universaldachhaken einfach ausgeglichen werden.
Befestigung der Montageschiene
Die Montageschiene wird mit einer Klickverbindung am Universaldachhaken befestigt. Dafür werden keine weiteren
Materialien oder Werkzeuge benötigt.
Befestigung der MLPE Klemmen leicht und schwer
Die MLPE Klemmen leicht und schwer werden mit einer Klickverbindung an den Montageschienen befestigt.
Befestigung der Module
Die Solarmodule werden mit Universalmodulklemmen an den Montageschienen befestigt.
Optional können die Solarmodule mittels 60 mm End- und Mittelklemmen an den Montageschienen befestigt werden.
(Siehe 9. Anlage 2 – Clickfit EVO 60 mm-Klemme für die Installation der 60 mm-Klemmen)
4. Komponentenübersicht

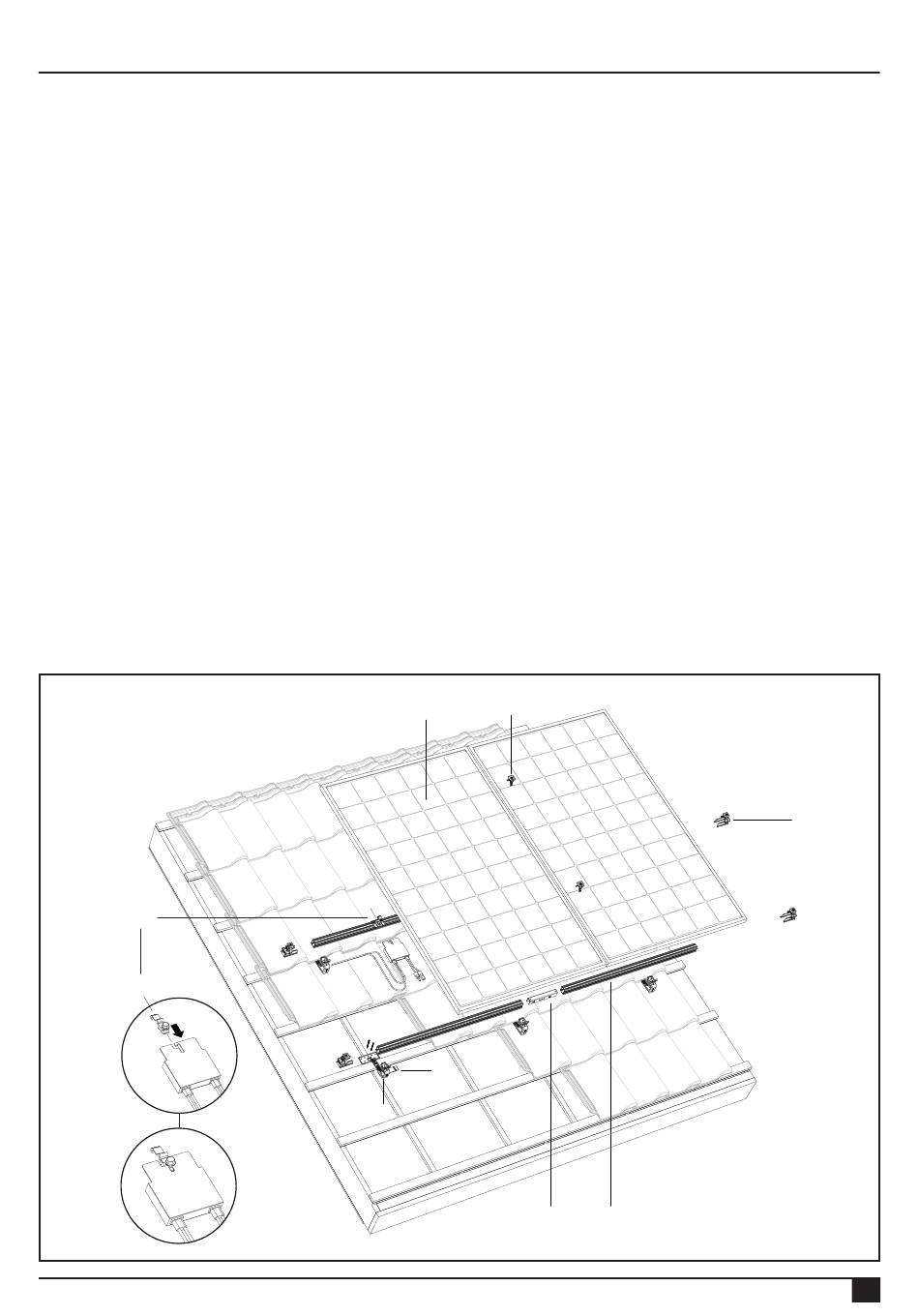

4.1 Explosionsansicht des Montagesystems in Hochformat-Anordnung
1 8
7
6A
oder
6B
5
4
3 2
