6.
Installation des Montagesystems in Hochformat-Anordnung

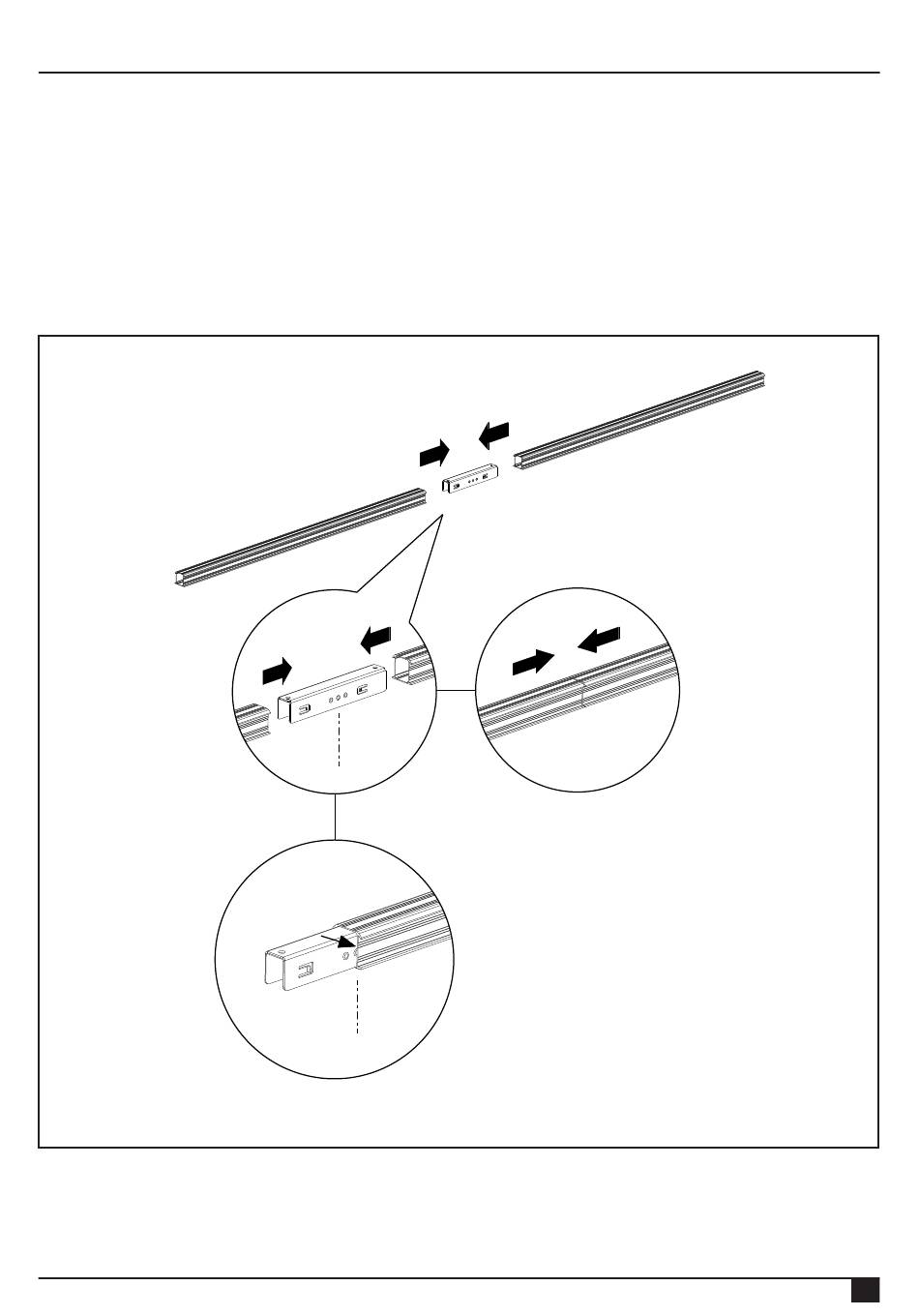

6.1 Vormontieren des Koppelstücks der Montageschiene
Bestimmen Sie zunächst die insgesamt benötigte Schienenlänge für die Reihe von Solarmodulen.
Sie können die Montageschienen mit den Schienenverbindern aneinander befestigen. Am Schienenverbinder befinden
Sich Klemmen mit Verzahnung, die sich an der Innenseite der Schiene festgreifen.
Schieben Sie das Verbindungsstück in die Enden der Montageschienen. Schieben Sie das Verbindungsstück bis zur Mitte
seines mittleren Nockens.
Koppeln Sie die Schienen aneinander, bis die insgesamt benötigte Schienenlänge erreicht ist.
Achtung! Siehe Anhang für Einschränkungen und weitere Details.
Rev. 26.04.24
ANLEITUNG MONTAGESYSTEM MIT DACHHAKEN FÜR SCHRÄGDACH MIT DACHZIEGELN
08
