Seite 1 Wartung Install and maintain NetApp February 02, 2024 This PDF was generated from https://docs.netapp.com/de-de/ontap-systems/a300/maintain- overview.html on February 02, 2024. Always check docs.netapp.com for the latest.
Seite 2 Tauschen Sie den NVMEM-Akku – AFF A300 aus ..........
Seite 3 Wartung Wartung der AFF A300 Hardware Beim AFF A300 Storage-System können Sie Wartungsverfahren für die folgenden Komponenten durchführen. Boot-Medien Das Startmedium speichert einen primären und sekundären Satz von Boot-Image-Dateien, die das System beim Booten verwendet. Chassis Das Chassis ist das physische Gehäuse, in dem alle Controller-Komponenten wie Controller-/CPU-Einheit, Stromversorgung und I/O-Vorgänge untergebracht sind...
Seite 4 Boot-Medien Übersicht über den Austausch von Boot-Medien - AFF A300 Das Boot-Medium speichert einen primären und sekundären Satz von Systemdateien (Boot-Image), die das System beim Booten verwendet. Je nach Netzwerkkonfiguration können Sie entweder einen unterbrechungsfreien oder störenden Austausch durchführen. Sie müssen über ein USB-Flash-Laufwerk verfügen, das auf FAT32 formatiert ist, und über die entsprechende Speichermenge, um die zu speichern image_xxx.tgz...
Seite 5 Option 1: Prüfen Sie NVE oder NSE auf Systemen mit ONTAP 9.5 und früher Vor dem Herunterfahren des beeinträchtigten Controllers müssen Sie prüfen, ob im System NetApp Volume Encryption (NVE) oder NetApp Storage Encryption (NSE) aktiviert ist. In diesem Fall müssen Sie die Konfiguration überprüfen.
Seite 6 Spalte hat andere als angezeigt yes, Oder wenn ein Schlüsselmanager angezeigt unavailable: a. Abrufen und Wiederherstellen aller Authentifizierungsschlüssel und der zugehörigen Schlüssel-IDs: security key-manager restore -address * Wenn der Befehl fehlschlägt, wenden Sie sich an den NetApp Support. "mysupport.netapp.com" a. Überprüfen Sie das Spalte wird angezeigt Für alle Authentifizierungsschlüssel und...
Seite 7 Restored unavailable: a. Abrufen und Wiederherstellen aller Authentifizierungsschlüssel und der zugehörigen Schlüssel-IDs: security key-manager restore -address * Wenn der Befehl fehlschlägt, wenden Sie sich an den NetApp Support. "mysupport.netapp.com" a. Überprüfen Sie das Spalte wird angezeigt Für alle Authentifizierungsschlüssel und Restored dass alle Schlüsselmanager angezeigt werden available:...
Seite 8 Option 2: Prüfen Sie NVE oder NSE auf Systemen mit ONTAP 9.6 und höher Vor dem Herunterfahren des beeinträchtigten Controllers müssen Sie überprüfen, ob im System NetApp Volume Encryption (NVE) oder NetApp Storage Encryption (NSE) aktiviert ist. In diesem Fall müssen Sie die Konfiguration überprüfen.
Seite 9 Stellen Sie die Authentifizierungsschlüssel für das externe Verschlüsselungsmanagement auf allen Nodes im Cluster wieder her: security key-manager external restore Wenn der Befehl fehlschlägt, wenden Sie sich an den NetApp Support. "mysupport.netapp.com" a. Überprüfen Sie das Spalte entspricht Für alle Authentifizierungsschlüssel:...
Seite 10 b. Überprüfen Sie die Restored In der Spalte wird angezeigt Für alle Authentifizierungsschlüssel: security key-manager key query c. Überprüfen Sie das Typ zeigt an onboard, Und dann manuell sichern Sie die OKM- Key Manager Informationen. d. Wechseln Sie zum erweiterten Berechtigungsebene-Modus, und geben Sie ein Wenn Sie dazu aufgefordert werden, fortzufahren: set -priv advanced...
Seite 11 Geben Sie den integrierten Sicherheitsschlüssel-Manager Sync-Befehl ein: security key-manager onboard sync Geben Sie an der Eingabeaufforderung die 32-stellige alphanumerische Onboard-Passphrase des Kunden ein. Falls die Passphrase nicht angegeben werden kann, wenden Sie sich an den NetApp Support. "mysupport.netapp.com" a. Überprüfen Sie die...
Seite 12 Wenn der eingeschränkte Dann… Controller angezeigt wird… Die LOADER- Wechseln Sie zu Controller-Modul entfernen. Eingabeaufforderung Drücken Sie Strg-C, und antworten Sie dann Wenn Sie dazu Waiting for giveback… aufgefordert werden. Eingabeaufforderung des Übernehmen oder stoppen Sie den beeinträchtigten Regler von der Systems oder Passwort gesunden Steuerung: storage failover takeover -ofnode...
Seite 13 Controller umschalten, damit der gesunde Controller weiterhin Daten aus dem beeinträchtigten Reglerspeicher bereitstellen kann. Über diese Aufgabe • Wenn Sie NetApp Storage Encryption verwenden, müssen Sie die MSID mithilfe der Anweisungen im Abschnitt „ein FIPS-Laufwerk oder SED in ungeschützten Modus zurückgeben“ von zurücksetzen "NetApp Encryption: Übersicht mit...
Seite 14 Wenn die eingeschränkte Dann… Steuerung… Nicht automatisch umgeschaltet Einen geplanten Umschaltvorgang vom gesunden Controller durchführen: metrocluster switchover Hat nicht automatisch Überprüfen Sie die Veto-Meldungen, und beheben Sie das Problem, umgeschaltet, haben Sie wenn möglich, und versuchen Sie es erneut. Wenn das Problem nicht versucht, mit dem zu wechseln behoben werden kann, wenden Sie sich an den technischen Support.
Seite 15 Errors: - 8. Trennen Sie am Controller-Modul mit eingeschränkter Betriebsstörung die Netzteile. Ersetzen Sie das Boot-Medium AFF A300 Zum Austauschen des Startmediums müssen Sie das beeinträchtigte Controller-Modul entfernen, das Ersatzstartmedium installieren und das Boot-Image auf ein USB-Flash- Laufwerk übertragen.
Seite 16 Stellen Sie sicher, dass Sie die Unterseite des Controller-Moduls unterstützen, während Sie es aus dem Gehäuse schieben. Schritt 2: Ersetzen Sie das Bootmedium - AFF A300 Sie müssen das Startmedium im Controller finden und die Anweisungen befolgen, um es zu ersetzen.
Seite 17 3. Drücken Sie die blaue Taste am Startmediengehäuse, um die Startmedien aus dem Gehäuse zu lösen, und ziehen Sie sie vorsichtig gerade aus der Buchse des Boot-Mediums heraus. Drehen oder ziehen Sie die Boot-Medien nicht gerade nach oben, da dadurch der Sockel oder das Boot-Medium beschädigt werden kann.
Seite 18 • Eine Kopie der gleichen Bildversion von ONTAP wie der beeinträchtigte Controller. Das entsprechende Image können Sie im Abschnitt „Downloads“ auf der NetApp Support-Website herunterladen ◦ Wenn NVE aktiviert ist, laden Sie das Image mit NetApp Volume Encryption herunter, wie in der Download-Schaltfläche angegeben.
Seite 19 Anhalten, um zum Wartungsmodus zurückzukehren: halt Die Änderungen werden implementiert, wenn das System gestartet wird. Starten Sie das Recovery-Image – AFF A300 Das Verfahren zum Starten des beeinträchtigten Controllers vom Wiederherstellungsabbild hängt davon ab, ob sich das System in einer MetroCluster- Konfiguration mit zwei Controllern befindet.
Seite 20 Wenn Ihr System… Dann… Eine Netzwerkverbindung a. Drücken Sie Wenn Sie aufgefordert werden, die Backup- Konfiguration wiederherzustellen. b. Stellen Sie den gesunden Controller auf die erweiterte Berechtigungsebene ein: set -privilege advanced c. Führen Sie den Befehl Restore Backup aus: system node restore-backup -node local -target-address impaired_node_IP_address d.
Seite 21 Wenn Sie sehen… Dann… Warten auf Giveback… a. Melden Sie sich beim Partner-Controller an. b. Überprüfen Sie, ob der Ziel-Controller bereit ist für die Rückgabe an den Befehl. storage failover show 7. Schließen Sie das Konsolenkabel an den Partner Controller an. 8.
Seite 22 Booten Sie den Node neu. Wechseln Sie Aggregate in einer MetroCluster Konfiguration mit zwei Nodes zurück – AFF A300 Nachdem Sie in einer MetroCluster Konfiguration mit zwei Nodes den FRU-Austausch abgeschlossen haben, können Sie den MetroCluster SwitchBack-Vorgang durchführen.
Seite 23 6. Wiederherstellung beliebiger SnapMirror oder SnapVault Konfigurationen Stellen Sie OKM, NSE und NVE nach Bedarf wieder her – AFF A300 Sobald Umgebungsvariablen geprüft werden, müssen Sie spezifische Schritte für Systeme mit aktiviertem Onboard Key Manager (OKM), NetApp Storage Encryption (NSE) oder NetApp Volume Encryption (NVE) durchführen.
Seite 24 Wenn die Konsole Dann… angezeigt wird… Die LOADER- Starten des Controllers zum Boot-Menü: boot_ontap menu Eingabeaufforderung Warten auf Giveback… a. Eingabe An der Eingabeaufforderung Ctrl-C b. Bei der Nachricht: Möchten Sie den Controller anhalten, anstatt [y/n] zu warten? , Geben Sie ein: c.
Seite 25 ◦ Wenn der Befehl aufgrund eines ausgefallenen Laufwerks ausfällt, setzen Sie die ausgefallene Festplatte physisch aus, lassen Sie sie aber in den Steckplatz, bis ein Austausch erfolgt. ◦ Wenn der Befehl aufgrund einer offenen CIFS-Sitzung nicht erfolgreich ausgeführt wird, informieren Sie sich beim Kunden darüber, wie CIFS-Sitzungen abgeschlossen werden können.
Seite 26 Falls das Giveback nach 20 Minuten nicht abgeschlossen ist, wenden Sie sich an den Kundendienst. 18. Geben Sie an der Clustershell-Eingabeaufforderung den ein Befehl net int show -is-home false zum Auflistung der logischen Schnittstellen, die sich nicht auf ihrem Home Controller und Port befinden. Wenn Schnittstellen als aufgeführt werden false, Zurücksetzen dieser Schnittstellen zurück zu ihrem Home-Port mit dem Befehl.
Seite 27 An der clustershell-Eingabeaufforderung zur storage encryption disk show Überprüfung der Ausgabe. Dieser Befehl funktioniert nicht, wenn NVE (NetApp Volume Encryption) konfiguriert wird 10. Verwenden Sie die Abfrage des Security Key-Managers, um die Schlüssel-IDs der Authentifizierungsschlüssel anzuzeigen, die auf den Schlüsselverwaltungsservern gespeichert sind.
Seite 28 3. Überprüfen Sie die Konsolenausgabe: Wenn die Konsole Dann… angezeigt wird… Die Eingabeaufforderung Fahren Sie mit Schritt 7 fort. für die Anmeldung Warten auf Giveback… a. Melden Sie sich beim Partner-Controller an. b. Überprüfen Sie, ob der Ziel-Controller bereit ist für die Rückgabe an den Befehl.
Seite 29 • Hierbei wird angenommen, dass Sie das Controller-Modul oder die Module in das neue Chassis verschieben und dass es sich um eine neue Komponente von NetApp handelt. • Dieser Vorgang ist störend. Für ein Cluster mit zwei Nodes tritt ein vollständiger Service-Ausfall und ein teilweiser Ausfall in einem Cluster mit mehreren Nodes auf.
Seite 30 • Externe Sicherungsaufträge werden angehalten. • Notwendige Werkzeuge und Ausrüstung für den Austausch. Wenn es sich bei dem System um ein NetApp StorageGRID oder ONTAP S3 handelt, das als FabricPool Cloud Tier verwendet wird, finden Sie im "Anleitung zur Problemlösung des Speichersystems wird ordnungsgemäß...
Seite 31 Controller umschalten, damit der gesunde Controller weiterhin Daten aus dem beeinträchtigten Reglerspeicher bereitstellen kann. Über diese Aufgabe • Wenn Sie NetApp Storage Encryption verwenden, müssen Sie die MSID mithilfe der Anweisungen im Abschnitt „ein FIPS-Laufwerk oder SED in ungeschützten Modus zurückgeben“ von zurücksetzen "NetApp Encryption: Übersicht mit...
Seite 32 Wenn die eingeschränkte Dann… Steuerung… Ist automatisch umgeschaltet Fahren Sie mit dem nächsten Schritt fort. Nicht automatisch umgeschaltet Einen geplanten Umschaltvorgang vom gesunden Controller durchführen: metrocluster switchover Hat nicht automatisch Überprüfen Sie die Veto-Meldungen, und beheben Sie das Problem, umgeschaltet, haben Sie wenn möglich, und versuchen Sie es erneut.
Seite 33 Errors: - 8. Trennen Sie am Controller-Modul mit eingeschränkter Betriebsstörung die Netzteile. Hardware ersetzen – AFF A300 Stellen Sie die Netzteile, Lüfter und Controller-Module vom beeinträchtigten Gehäuse in das neue Gehäuse und tauschen Sie das beeinträchtigte Gehäuse aus dem Geräterrack oder Systemschrank aus, indem Sie das neue Gehäuse des gleichen Modells wie das...
Seite 34 Stromversorgung Freigabehebel am CAM-Griff...
Seite 35 Ein/aus- und Fehler-LEDs CAM-Griff Verriegelungsmechanismus der Stromversorgungskabel 4. Schieben Sie die Stromversorgung mit dem Nockengriff aus dem System heraus. Wenn Sie ein Netzteil entfernen, verwenden Sie immer zwei Hände, um sein Gewicht zu stützen. 5. Wiederholen Sie die vorherigen Schritte für alle weiteren Netzteile. 6.
Seite 36 CAM-Griff Lüftermodul Freigabehebel am CAM-Griff Warn-LED für das Lüftermodul 3. Ziehen Sie das Lüftermodul gerade aus dem Gehäuse heraus. Stellen Sie sicher, dass Sie es mit der freien Hand unterstützen, damit es nicht aus dem Gehäuse herausschwingt. Die Lüftermodule sind kurz. Unterstützen Sie das Lüftermodul immer mit Ihrer freien Hand, damit es nicht plötzlich vom Gehäuse abfällt und Sie verletzt.
Seite 37 Der Nockengriff hebt sich leicht, wenn das Lüftermodul vollständig sitzt. 8. Schwenken Sie den Nockengriff in die geschlossene Position, und stellen Sie sicher, dass der Freigabehebel des Nockengriffs in die verriegelte Position einrastet. Die Lüfter-LED sollte grün leuchten, nachdem der Lüfter eingesetzt wurde und sich auf die Betriebsgeschwindigkeit verdreht hat.
Seite 38 Flügelschraube CAM-Griff 5. Ziehen Sie den Nockengriff nach unten, und schieben Sie das Controller-Modul aus dem Gehäuse. Stellen Sie sicher, dass Sie die Unterseite des Controller-Moduls unterstützen, während Sie es aus dem Gehäuse schieben. 6. Stellen Sie das Controller-Modul an einer sicheren Stelle beiseite, und wiederholen Sie diese Schritte, wenn Sie ein weiteres Controller-Modul im Chassis haben.
Seite 39 Setzen Sie das Controller-Modul erst dann vollständig in das Chassis ein, wenn Sie dazu aufgefordert werden. 3. Führen Sie die Konsole wieder mit dem Controller-Modul aus, und schließen Sie den Management-Port wieder an. 4. Wiederholen Sie die vorherigen Schritte, wenn ein zweiter Controller im neuen Chassis installiert werden muss.
Seite 40 Konfiguration wiederherstellen und überprüfen – AFF A300 Sie müssen den HA-Status des Chassis überprüfen, die Aggregate zurückwechseln und das fehlerhafte Teil gemäß den dem Kit beiliegenden RMA-Anweisungen an NetApp zurücksenden. Schritt: Überprüfen Sie den HA-Status des Chassis und legen Sie diesen fest Sie müssen den HA-Status des Chassis überprüfen und gegebenenfalls den Status entsprechend Ihrer...
Seite 41 Ihr System befindet sich in… Dann… Ein HA-Paar mit einem zweiten Beenden des Wartungsmodus: Die LOADER- halt Controller-Modul Eingabeaufforderung wird angezeigt. Schritt 2: Switch zurück zu Aggregaten in einer MetroCluster Konfiguration mit zwei Nodes Nachdem Sie in einer MetroCluster Konfiguration mit zwei Nodes den FRU-Austausch abgeschlossen haben, können Sie den MetroCluster SwitchBack-Vorgang durchführen.
Seite 42 6. Wiederherstellung beliebiger SnapMirror oder SnapVault Konfigurationen Schritt 3: Senden Sie das fehlgeschlagene Teil an NetApp zurück Senden Sie das fehlerhafte Teil wie in den dem Kit beiliegenden RMA-Anweisungen beschrieben an NetApp zurück. Siehe "Teilerückgabe Austausch"...
Seite 43 Auf diese Weise erhalten Sie eine Aufzeichnung des Verfahrens, damit Sie Probleme beheben können, die während des Austauschvorgangs auftreten können. Schalten Sie die beeinträchtigte Steuerung - AFF A300 aus Fahren Sie den Controller mit eingeschränkter Konfiguration herunter oder übernehmen Sie ihn entsprechend.
Seite 44 Controller übernehmen, damit der gesunde Controller weiterhin Daten aus dem beeinträchtigten Reglerspeicher bereitstellen kann. Über diese Aufgabe • Wenn Sie NetApp Storage Encryption verwenden, müssen Sie die MSID mithilfe der Anweisungen im zurückgesetzt haben "SEDs werden in den ungeschützten Modus versetzt".
Seite 45 Controller umschalten, damit der gesunde Controller weiterhin Daten aus dem beeinträchtigten Reglerspeicher bereitstellen kann. Über diese Aufgabe • Wenn Sie NetApp Storage Encryption verwenden, müssen Sie die MSID mithilfe der Anweisungen im Abschnitt „ein FIPS-Laufwerk oder SED in ungeschützten Modus zurückgeben“ von zurücksetzen "NetApp Encryption: Übersicht mit CLI".
Seite 46 controller_A_1::> metrocluster heal -phase aggregates [Job 130] Job succeeded: Heal Aggregates is successful. Wenn die Heilung ein Vetorecht ist, haben Sie die Möglichkeit, das zurückzugeben metrocluster heal Befehl mit dem -override-vetoes Parameter. Wenn Sie diesen optionalen Parameter verwenden, überschreibt das System alle weichen Vetos, die die Heilung verhindern. 4.
Seite 47 Errors: - 8. Trennen Sie am Controller-Modul mit eingeschränkter Betriebsstörung die Netzteile. Ersetzen Sie das Controller-Modul AFF A300 Um die Hardware des Controller-Moduls zu ersetzen, müssen Sie den beeinträchtigten Controller entfernen, die FRU-Komponenten in das Ersatzcontrollermodul verschieben, das Ersatzcontrollermodul im Gehäuse installieren und das System dann in den Wartungsmodus booten.
Seite 48 Flügelschraube CAM-Griff 6. Ziehen Sie den Nockengriff nach unten, und schieben Sie das Controller-Modul aus dem Gehäuse. Stellen Sie sicher, dass Sie die Unterseite des Controller-Moduls unterstützen, während Sie es aus dem Gehäuse schieben. Schritt 2: Bewegen Sie das Startgerät Sie müssen das Bootmedium ausfindig machen und die Anweisungen befolgen, um es aus dem alten Controller zu entfernen und in den neuen Controller einzufügen.
Seite 49 2. Drücken Sie die blaue Taste am Startmediengehäuse, um die Startmedien aus dem Gehäuse zu lösen, und ziehen Sie sie vorsichtig gerade aus der Buchse des Boot-Mediums heraus. Drehen oder ziehen Sie die Boot-Medien nicht gerade nach oben, da dadurch der Sockel oder das Boot-Medium beschädigt werden kann.
Seite 50 ◦ Wenn sich das System in einer eigenständigen Konfiguration befindet, fahren Sie das Controller-Modul ordnungsgemäß herunter, und überprüfen Sie dann die NVRAM-LED, die durch das NV-Symbol gekennzeichnet ist. Die NVRAM-LED blinkt während des Auslagerung des Inhalts in den Flash-Speicher, wenn Sie das System anhalten. Nach Abschluss der Abscheidungen schaltet sich die LED aus.
Seite 51 Verriegelungslasche NVMEM-Akku 3. Fassen Sie den Akku an, und drücken Sie die blaue Verriegelungslasche, die mit DRUCKTASTE gekennzeichnet ist, und heben Sie den Akku aus dem Halter und dem Controller-Modul heraus. 4. Entfernen Sie den Akku aus dem Controller-Modul und legen Sie ihn beiseite. Schritt 4: Verschieben Sie die DIMMs Um die DIMMs zu bewegen, suchen und bewegen Sie sie vom alten Controller in den Ersatz-Controller und befolgen Sie die entsprechenden Schritte.
Seite 52 2. Beachten Sie die Ausrichtung des DIMM-Moduls in den Sockel, damit Sie das DIMM-Modul in die richtige Ausrichtung einsetzen können. 3. Werfen Sie das DIMM aus dem Steckplatz, indem Sie die beiden DIMM-Auswerferlaschen auf beiden Seiten des DIMM langsam auseinander drücken und dann das DIMM aus dem Steckplatz schieben. Halten Sie das DIMM vorsichtig an den Rändern, um Druck auf die Komponenten auf der DIMM-Leiterplatte zu vermeiden.
Seite 53 Prüfen Sie das DIMM visuell, um sicherzustellen, dass es gleichmäßig ausgerichtet und vollständig in den Steckplatz eingesetzt ist. 6. Wiederholen Sie diese Schritte für die übrigen DIMMs. 7. Verschieben Sie die NVMEM-Batterie in das Ersatz-Controller-Modul. 8. Richten Sie die Lasche oder Laschen am Batteriehalter an den Kerben auf der Seite des Controller-Moduls aus, und drücken Sie dann vorsichtig das Batteriegehäuse nach unten, bis das Batteriegehäuse einrastet.
Seite 54 PCIe-Karte 3. Entfernen Sie die PCIe-Karte aus dem alten Controller-Modul und legen Sie sie beiseite. Stellen Sie sicher, dass Sie verfolgen, in welchem Steckplatz die PCIe-Karte sich befand. 4. Wiederholen Sie den vorherigen Schritt für die übrigen PCIe-Karten im alten Controller-Modul. 5.
Seite 55 Ihr System befindet sich in… Führen Sie dann folgende Schritte aus… Ein HA-Paar The controller module begins to boot as soon as it is fully seated in the chassis. Be prepared to interrupt the boot process. .. Schieben Sie das Steuermodul fest in die offene Position, bis es auf die Mittelebene trifft und vollständig sitzt, und schließen Sie dann den Nockengriff in die verriegelte...
Seite 56 HA-Konfiguration sicherstellen müssen, dass der gesunde Controller weiterhin ausgefallen ist. Sie können sicher reagieren Um diese Eingabeaufforderungen. Wiederherstellen und Überprüfen der Systemkonfiguration – AFF A300 Nach dem Austausch und dem Booten der Hardware im Wartungsmodus überprüfen Sie die Low-Level-Systemkonfiguration des Ersatz-Controllers und konfigurieren nach Bedarf die Systemeinstellungen neu.
Seite 57 Wenn Zeit und Datum nicht übereinstimmen, müssen Sie sie auf dem Ersatzcontroller-Modul zurücksetzen, um mögliche Ausfälle auf Clients aufgrund von Zeitunterschieden zu verhindern. Über diese Aufgabe Es ist wichtig, dass Sie die Befehle in den Schritten auf den richtigen Systemen anwenden: •...
Seite 58 4. Bestätigen Sie, dass sich die Einstellung geändert hat: ha-config show Das System neu anordnen und Festplatten neu zuweisen - AFF A300 Setzen Sie das Ersatzverfahren fort, indem Sie den Speicher neu zuweisen und die Neuzuweisung bestätigen. Schritt 1: Das System erneut einsetzen Speicher- und Netzwerkverbindungen des Controller-Moduls wieder herstellen.
Seite 59 Beispiel wurde node2 ersetzt und hat eine neue System-ID von 151759706. node1> `storage failover show` Takeover Node Partner Possible State Description ------------ ------------ -------- ------------------------------------- node1 node2 false System ID changed on partner (Old: 151759755, New: 151759706), In takeover node2 node1 Waiting for giveback...
Seite 60 a. Nachdem das Giveback abgeschlossen ist, bestätigen Sie, dass das HA-Paar sich gesund befindet und ein Takeover möglich ist: storage failover show Die Ausgabe von der Befehl sollte nicht die in der Partnernachricht storage failover show geänderte System-ID enthalten. 7. Überprüfen Sie, ob die Festplatten ordnungsgemäß zugewiesen wurden: storage disk show -ownership Die Festplatten, die zum Node Replacement gehören, sollten die neue System-ID anzeigen.
Seite 61 übereinstimmenden System-ID zu überschreiben. 2. Zeigen Sie die alten System-IDs vom gesunden Knoten an: `metrocluster node show -fields node-systemid,dr-Partner-System` In diesem Beispiel ist der Node_B_1 der alte Node mit der alten System-ID von 118073209: dr-group-id cluster node node-systemid dr- partner-systemid ----------- --------------------- -------------------- ------------- ------------------- 1...
Seite 62 *> disk show -a Local System ID: 118065481 DISK OWNER POOL SERIAL NUMBER HOME ------- ------------- ----- ------------- ------------- disk_name system-1 (118065481) Pool0 J8Y0TDZC system-1 (118065481) disk_name system-1 (118065481) Pool0 J8Y09DXC system-1 (118065481) 6. Vergewissern Sie sich am gesunden Knoten, dass alle Corestapy gespeichert sind: a.
Seite 63 Ergebnisse der MetroCluster-Prüfung anzeigen: metrocluster check show e. Nutzen Sie Config Advisor. Wechseln Sie zur Config Advisor-Seite auf der NetApp Support Site unter "support.netapp.com/NOW/download/tools/config_advisor/". Überprüfen Sie nach dem Ausführen von Config Advisor die Ausgabe des Tools und befolgen Sie die Empfehlungen in der Ausgabe, um die erkannten Probleme zu beheben.
Seite 64 Wenn eine der LIFs als falsch aufgeführt ist, stellen Sie sie auf ihre Home-Ports zurück: network interface revert -vserver * -lif * 2. Registrieren Sie die Seriennummer des Systems beim NetApp Support. ◦ Wenn AutoSupport aktiviert ist, senden Sie eine AutoSupport Nachricht, um die Seriennummer zu registrieren.
Seite 65 3. Wenn ein AutoSupport-Wartungsfenster ausgelöst wurde, beenden Sie das Fenster mit. Verwenden Sie dazu die system node autosupport invoke -node * -type all -message MAINT=END Befehl. 4. Wenn die automatische Rückübertragung deaktiviert wurde, aktivieren Sie sie erneut: storage failover modify -node local -auto-giveback true Schritt 3: Aggregate in einer MetroCluster Konfiguration mit zwei Nodes zurückwechseln Nachdem Sie in einer MetroCluster Konfiguration mit zwei Nodes den FRU-Austausch abgeschlossen haben, können Sie den MetroCluster SwitchBack-Vorgang durchführen.
Seite 66 6. Wiederherstellung beliebiger SnapMirror oder SnapVault Konfigurationen Schritt 4: Senden Sie das fehlgeschlagene Teil an NetApp zurück Senden Sie das fehlerhafte Teil wie in den dem Kit beiliegenden RMA-Anweisungen beschrieben an NetApp zurück. Siehe "Teilerückgabe Austausch"...
Seite 67 Controller übernehmen, damit der gesunde Controller weiterhin Daten aus dem beeinträchtigten Reglerspeicher bereitstellen kann. Über diese Aufgabe • Wenn Sie NetApp Storage Encryption verwenden, müssen Sie die MSID mithilfe der Anweisungen im zurückgesetzt haben "SEDs werden in den ungeschützten Modus versetzt".
Seite 68 Controller umschalten, damit der gesunde Controller weiterhin Daten aus dem beeinträchtigten Reglerspeicher bereitstellen kann. Über diese Aufgabe • Wenn Sie NetApp Storage Encryption verwenden, müssen Sie die MSID mithilfe der Anweisungen im Abschnitt „ein FIPS-Laufwerk oder SED in ungeschützten Modus zurückgeben“ von zurücksetzen "NetApp Encryption: Übersicht mit CLI".
Seite 69 controller_A_1::> metrocluster heal -phase aggregates [Job 130] Job succeeded: Heal Aggregates is successful. Wenn die Heilung ein Vetorecht ist, haben Sie die Möglichkeit, das zurückzugeben metrocluster heal Befehl mit dem -override-vetoes Parameter. Wenn Sie diesen optionalen Parameter verwenden, überschreibt das System alle weichen Vetos, die die Heilung verhindern. 4.
Seite 70 mcc1A::> metrocluster operation show Operation: heal-root-aggregates State: successful Start Time: 7/29/2016 20:54:41 End Time: 7/29/2016 20:54:42 Errors: - 8. Trennen Sie am Controller-Modul mit eingeschränkter Betriebsstörung die Netzteile. Schritt 2: Öffnen Sie das Controller-Modul Um auf Komponenten innerhalb des Controllers zuzugreifen, müssen Sie zuerst das Controller-Modul aus dem System entfernen und dann die Abdeckung am Controller-Modul entfernen.
Seite 71 Flügelschraube CAM-Griff 5. Ziehen Sie den Nockengriff nach unten, und schieben Sie das Controller-Modul aus dem Gehäuse. Stellen Sie sicher, dass Sie die Unterseite des Controller-Moduls unterstützen, während Sie es aus dem Gehäuse schieben. Schritt 3: Ersetzen Sie die DIMMs Um die DIMMs auszutauschen, suchen Sie sie im Controller und befolgen Sie die Schritte in der jeweiligen Reihenfolge.
Seite 72 Registerkarte zur NVMEM-Akkuverriegelung NVMEM-Akku i. Suchen Sie den Batteriestecker, und drücken Sie den Clip auf der Vorderseite des Batteriesteckers, um den Stecker aus der Steckdose zu lösen, und ziehen Sie dann das Akkukabel aus der Steckdose. ii. Warten Sie einige Sekunden, und stecken Sie den Akku wieder in die Steckdose. 5.
Seite 73 Halten Sie das DIMM vorsichtig an den Rändern, um Druck auf die Komponenten auf der DIMM-Leiterplatte zu vermeiden. Die Anzahl und Anordnung der System-DIMMs hängt vom Modell Ihres Systems ab. Die folgende Abbildung zeigt die Position der System-DIMMs: 9. Entfernen Sie das Ersatz-DIMM aus dem antistatischen Versandbeutel, halten Sie das DIMM an den Ecken und richten Sie es am Steckplatz aus.
Seite 74 11. Drücken Sie vorsichtig, aber fest auf die Oberseite des DIMM, bis die Auswurfklammern über den Kerben an den Enden des DIMM einrasten. 12. Suchen Sie den NVMEM-Batteriestecker, und drücken Sie dann den Clip auf der Vorderseite des Batteriesteckers, um ihn in den Sockel zu stecken. Vergewissern Sie sich, dass der Stecker am Controller-Modul abhält.
Seite 75 1. Vergewissern Sie sich, dass sich alle Nodes im befinden enabled Bundesland: metrocluster node show cluster_B::> metrocluster node show Configuration Group Cluster Node State Mirroring Mode ----- ------- -------------- -------------- --------- -------------------- cluster_A controller_A_1 configured enabled heal roots completed ...
Seite 76 6. Wiederherstellung beliebiger SnapMirror oder SnapVault Konfigurationen Schritt 6: Senden Sie das fehlgeschlagene Teil an NetApp zurück Senden Sie das fehlerhafte Teil wie in den dem Kit beiliegenden RMA-Anweisungen beschrieben an NetApp zurück. Siehe "Teilerückgabe Austausch"...
Seite 77 NetApp zurück. Siehe "Teilerückgabe Austausch" Seite für weitere Informationen. Tauschen Sie den NVMEM-Akku – AFF A300 aus Um eine NVMEM-Batterie im System zu ersetzen, müssen Sie das Controller-Modul aus dem System entfernen, öffnen, die Batterie ersetzen, und das Controller-Modul schließen und ersetzen.
Seite 78 Controller übernehmen, damit der gesunde Controller weiterhin Daten aus dem beeinträchtigten Reglerspeicher bereitstellen kann. Über diese Aufgabe • Wenn Sie NetApp Storage Encryption verwenden, müssen Sie die MSID mithilfe der Anweisungen im zurückgesetzt haben "SEDs werden in den ungeschützten Modus versetzt".
Seite 79 Controller umschalten, damit der gesunde Controller weiterhin Daten aus dem beeinträchtigten Reglerspeicher bereitstellen kann. Über diese Aufgabe • Wenn Sie NetApp Storage Encryption verwenden, müssen Sie die MSID mithilfe der Anweisungen im Abschnitt „ein FIPS-Laufwerk oder SED in ungeschützten Modus zurückgeben“ von zurücksetzen "NetApp Encryption: Übersicht mit CLI".
Seite 80 controller_A_1::> metrocluster heal -phase aggregates [Job 130] Job succeeded: Heal Aggregates is successful. Wenn die Heilung ein Vetorecht ist, haben Sie die Möglichkeit, das zurückzugeben metrocluster heal Befehl mit dem -override-vetoes Parameter. Wenn Sie diesen optionalen Parameter verwenden, überschreibt das System alle weichen Vetos, die die Heilung verhindern. 4.
Seite 81 mcc1A::> metrocluster operation show Operation: heal-root-aggregates State: successful Start Time: 7/29/2016 20:54:41 End Time: 7/29/2016 20:54:42 Errors: - 8. Trennen Sie am Controller-Modul mit eingeschränkter Betriebsstörung die Netzteile. Schritt 2: Öffnen Sie das Controller-Modul Um auf Komponenten innerhalb des Controllers zuzugreifen, müssen Sie zuerst das Controller-Modul aus dem System entfernen und dann die Abdeckung am Controller-Modul entfernen.
Seite 82 Flügelschraube CAM-Griff 5. Ziehen Sie den Nockengriff nach unten, und schieben Sie das Controller-Modul aus dem Gehäuse. Stellen Sie sicher, dass Sie die Unterseite des Controller-Moduls unterstützen, während Sie es aus dem Gehäuse schieben. Schritt 3: Ersetzen Sie die NVMEM-Batterie Um die NVMEM-Batterie in Ihrem System zu ersetzen, müssen Sie die ausgefallene NVMEM-Batterie aus dem System entfernen und durch eine neue NVMEM-Batterie ersetzen.
Seite 83 Verriegelungslasche NVMEM-Akku 4. Fassen Sie den Akku an, und drücken Sie die blaue Verriegelungslasche, die mit DRUCKTASTE gekennzeichnet ist, und heben Sie den Akku aus dem Halter und dem Controller-Modul heraus. 5. Entfernen Sie den Ersatzakku aus der Verpackung. 6. Richten Sie die Lasche oder Laschen am Batteriehalter an den Kerben auf der Seite des Controller-Moduls aus, und drücken Sie dann vorsichtig das Batteriegehäuse nach unten, bis das Batteriegehäuse einrastet.
Seite 84 Schritt 4: Installieren Sie den Controller neu Nachdem Sie eine Komponente im Controller-Modul ausgetauscht haben, müssen Sie das Controller-Modul im Systemgehäuse neu installieren und starten. 1. Wenn Sie nicht bereits geerdet sind, sollten Sie sich richtig Erden. 2. Richten Sie das Ende des Controller-Moduls an der Öffnung im Gehäuse aus, und drücken Sie dann vorsichtig das Controller-Modul zur Hälfte in das System.
Seite 85 cluster_B::> metrocluster node show Configuration Group Cluster Node State Mirroring Mode ----- ------- -------------- -------------- --------- -------------------- cluster_A controller_A_1 configured enabled heal roots completed cluster_B controller_B_1 configured enabled waiting for switchback recovery 2 entries were displayed. 2. Überprüfen Sie, ob die Neusynchronisierung auf allen SVMs abgeschlossen ist: metrocluster vserver show 3.
Seite 86 6. Wiederherstellung beliebiger SnapMirror oder SnapVault Konfigurationen Schritt 6: Senden Sie das fehlgeschlagene Teil an NetApp zurück Senden Sie das fehlerhafte Teil wie in den dem Kit beiliegenden RMA-Anweisungen beschrieben an NetApp zurück. Siehe "Teilerückgabe Austausch" Seite für weitere Informationen.
Seite 87 Controller übernehmen, damit der gesunde Controller weiterhin Daten aus dem beeinträchtigten Reglerspeicher bereitstellen kann. Über diese Aufgabe • Wenn Sie NetApp Storage Encryption verwenden, müssen Sie die MSID mithilfe der Anweisungen im zurückgesetzt haben "SEDs werden in den ungeschützten Modus versetzt".
Seite 88 Controller umschalten, damit der gesunde Controller weiterhin Daten aus dem beeinträchtigten Reglerspeicher bereitstellen kann. Über diese Aufgabe • Wenn Sie NetApp Storage Encryption verwenden, müssen Sie die MSID mithilfe der Anweisungen im Abschnitt „ein FIPS-Laufwerk oder SED in ungeschützten Modus zurückgeben“ von zurücksetzen "NetApp Encryption: Übersicht mit CLI".
Seite 89 controller_A_1::> metrocluster heal -phase aggregates [Job 130] Job succeeded: Heal Aggregates is successful. Wenn die Heilung ein Vetorecht ist, haben Sie die Möglichkeit, das zurückzugeben metrocluster heal Befehl mit dem -override-vetoes Parameter. Wenn Sie diesen optionalen Parameter verwenden, überschreibt das System alle weichen Vetos, die die Heilung verhindern. 4.
Seite 90 mcc1A::> metrocluster operation show Operation: heal-root-aggregates State: successful Start Time: 7/29/2016 20:54:41 End Time: 7/29/2016 20:54:42 Errors: - 8. Trennen Sie am Controller-Modul mit eingeschränkter Betriebsstörung die Netzteile. Schritt 2: Öffnen Sie das Controller-Modul Um auf Komponenten innerhalb des Controllers zuzugreifen, müssen Sie zuerst das Controller-Modul aus dem System entfernen und dann die Abdeckung am Controller-Modul entfernen.
Seite 91 Flügelschraube CAM-Griff 5. Ziehen Sie den Nockengriff nach unten, und schieben Sie das Controller-Modul aus dem Gehäuse. Stellen Sie sicher, dass Sie die Unterseite des Controller-Moduls unterstützen, während Sie es aus dem Gehäuse schieben. Schritt 3: Ersetzen Sie eine PCIe-Karte Um eine PCIe-Karte zu ersetzen, suchen Sie sie im Controller und befolgen Sie die Schritte.
Seite 92 Seitenabdeckung PCIe-Karte 4. Entfernen Sie die PCIe-Karte aus dem Controller-Modul und legen Sie sie beiseite. 5. Setzen Sie die Ersatz-PCIe-Karte ein. Achten Sie darauf, dass Sie die Karte richtig im Steckplatz ausrichten und sogar Druck auf die Karte ausüben, wenn Sie sie in der Steckdose einsetzen. Die PCIe-Karte muss vollständig und gleichmäßig im Steckplatz eingesetzt sein.
Seite 93 Ihr System befindet sich in… Führen Sie dann folgende Schritte aus… Ein HA-Paar a. Schieben Sie das Steuermodul fest in die offene Position, bis es auf die Mittelebene trifft und vollständig sitzt, und schließen Sie dann den Nockengriff in die verriegelte Position. Ziehen Sie die Flügelschraube am Nockengriff auf der Rückseite des Controller- Moduls fest.
Seite 94 Ihr System befindet sich in… Geben Sie diesen Befehl über die Konsole des Partners aus… Ein HA-Paar storage failover giveback -ofnode impaired_node_name MetroCluster Konfiguration mit Fahren Sie mit dem nächsten Schritt fort. Das Verfahren zum zwei Nodes Wechsel von MetroCluster erfolgt bei der nächsten Aufgabe des Ersatzprozesses.
Seite 95 Befehl. 6. Wiederherstellung beliebiger SnapMirror oder SnapVault Konfigurationen Schritt 6: Senden Sie das fehlgeschlagene Teil an NetApp zurück Senden Sie das fehlerhafte Teil wie in den dem Kit beiliegenden RMA-Anweisungen beschrieben an NetApp zurück. Siehe "Teilerückgabe Austausch" Seite für weitere Informationen.
Seite 96 • Die Netzteile haben einen automatischen Bereich. a. Identifizieren Sie das zu ersetzenden Netzteil anhand von Konsolenfehlern oder über die LEDs an den Netzteilen. b. Wenn Sie nicht bereits geerdet sind, sollten Sie sich richtig Erden. c. Schalten Sie das Netzteil aus und trennen Sie die Netzkabel: i.
Seite 97 Stromversorgung Freigabehebel am CAM-Griff Ein/aus- und Fehler-LEDs CAM-Griff Verriegelungsmechanismus der Stromversorgungskabel e. Schieben Sie die Stromversorgung mit dem Nockengriff aus dem System heraus. Wenn Sie ein Netzteil entfernen, verwenden Sie immer zwei Hände, um sein Gewicht zu stützen. f. Stellen Sie sicher, dass sich der ein-/Ausschalter des neuen Netzteils in der Stellung aus befindet. g.
Seite 98 Senden Sie das fehlerhafte Teil wie in den dem Kit beiliegenden RMA-Anweisungen beschrieben an NetApp zurück. Siehe "Teilerückgabe Austausch" Seite für weitere Informationen. Tauschen Sie den Echtzeitbatterie AFF A300 aus Sie ersetzen den Echtzeituhr-Akku (RTC) im Controller-Modul, sodass die Dienste und Anwendungen Ihres Systems, die von der genauen Zeitsynchronisierung abhängen, weiterhin funktionieren.
Seite 99 Controller übernehmen, damit der gesunde Controller weiterhin Daten aus dem beeinträchtigten Reglerspeicher bereitstellen kann. Über diese Aufgabe • Wenn Sie NetApp Storage Encryption verwenden, müssen Sie die MSID mithilfe der Anweisungen im zurückgesetzt haben "SEDs werden in den ungeschützten Modus versetzt".
Seite 100 Controller umschalten, damit der gesunde Controller weiterhin Daten aus dem beeinträchtigten Reglerspeicher bereitstellen kann. Über diese Aufgabe • Wenn Sie NetApp Storage Encryption verwenden, müssen Sie die MSID mithilfe der Anweisungen im Abschnitt „ein FIPS-Laufwerk oder SED in ungeschützten Modus zurückgeben“ von zurücksetzen "NetApp Encryption: Übersicht mit CLI".
Seite 101 controller_A_1::> metrocluster heal -phase aggregates [Job 130] Job succeeded: Heal Aggregates is successful. Wenn die Heilung ein Vetorecht ist, haben Sie die Möglichkeit, das zurückzugeben metrocluster heal Befehl mit dem -override-vetoes Parameter. Wenn Sie diesen optionalen Parameter verwenden, überschreibt das System alle weichen Vetos, die die Heilung verhindern. 4.
Seite 102 mcc1A::> metrocluster operation show Operation: heal-root-aggregates State: successful Start Time: 7/29/2016 20:54:41 End Time: 7/29/2016 20:54:42 Errors: - 8. Trennen Sie am Controller-Modul mit eingeschränkter Betriebsstörung die Netzteile. Schritt 2: Öffnen Sie das Controller-Modul Um auf Komponenten innerhalb des Controllers zuzugreifen, müssen Sie zuerst das Controller-Modul aus dem System entfernen und dann die Abdeckung am Controller-Modul entfernen.
Seite 103 Flügelschraube CAM-Griff 5. Ziehen Sie den Nockengriff nach unten, und schieben Sie das Controller-Modul aus dem Gehäuse. Stellen Sie sicher, dass Sie die Unterseite des Controller-Moduls unterstützen, während Sie es aus dem Gehäuse schieben. Schritt 3: Ersetzen Sie die RTC-Batterie Um die RTC-Batterie zu ersetzen, suchen Sie sie im Controller, und befolgen Sie die einzelnen Schritte.
Seite 104 3. Schieben Sie den Akku vorsichtig von der Halterung weg, drehen Sie ihn vom Halter weg, und heben Sie ihn dann aus der Halterung. Beachten Sie die Polarität der Batterie, während Sie sie aus dem Halter entfernen. Der Akku ist mit einem Pluszeichen gekennzeichnet und muss korrekt in der Halterung positioniert werden.
Seite 105 dann booten. 1. Wenn Sie dies noch nicht getan haben, schließen Sie den Luftkanal oder die Abdeckung des Controller- Moduls. 2. Richten Sie das Ende des Controller-Moduls an der Öffnung im Gehäuse aus, und drücken Sie dann vorsichtig das Controller-Modul zur Hälfte in das System. Setzen Sie das Controller-Modul erst dann vollständig in das Chassis ein, wenn Sie dazu aufgefordert werden.
Seite 106 Schritt 5: Aggregate in einer MetroCluster Konfiguration mit zwei Nodes zurückwechseln Nachdem Sie in einer MetroCluster Konfiguration mit zwei Nodes den FRU-Austausch abgeschlossen haben, können Sie den MetroCluster SwitchBack-Vorgang durchführen. Damit wird die Konfiguration in ihren normalen Betriebszustand zurückversetzt, wobei die Synchronisations-Storage Virtual Machines (SVMs) auf dem ehemals beeinträchtigten Standort jetzt aktiv sind und Daten aus den lokalen Festplattenpools bereitstellen.
Seite 107 Befehl. 6. Wiederherstellung beliebiger SnapMirror oder SnapVault Konfigurationen Schritt 6: Senden Sie das fehlgeschlagene Teil an NetApp zurück Senden Sie das fehlerhafte Teil wie in den dem Kit beiliegenden RMA-Anweisungen beschrieben an NetApp zurück. Siehe "Teilerückgabe Austausch" Seite für weitere Informationen.
Seite 108 Die hierin enthaltenen Daten beziehen sich auf ein kommerzielles Produkt und/oder einen kommerziellen Service (wie in FAR 2.101 definiert) und sind Eigentum von NetApp, Inc. Alle technischen Daten und die Computersoftware von NetApp, die unter diesem Vertrag bereitgestellt werden, sind gewerblicher Natur und wurden ausschließlich unter Verwendung privater Mittel entwickelt.

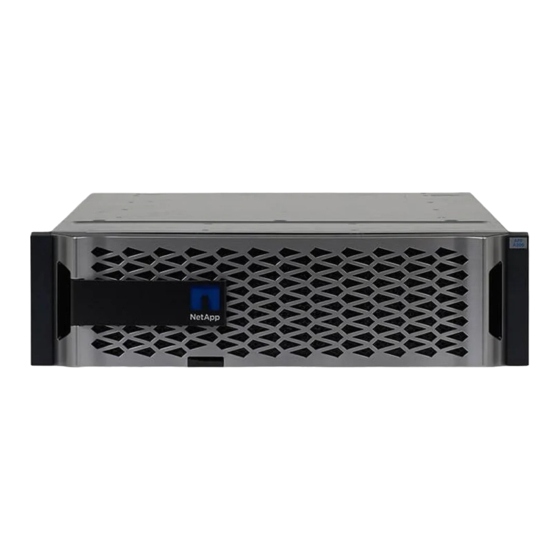

NetApp AFF A300 Bedienungsanleitung
