Panasonic S-3650PU3E Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für S-3650PU3E:
- Bedienungsanleitung (44 Seiten) ,
- Installationsanleitung (63 Seiten)
Inhaltsverzeichnis
Werbung

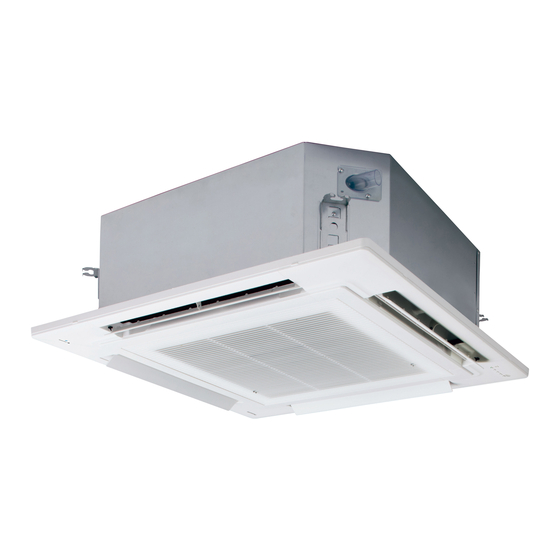

4-Wege-Kassette
Modell-Nr.
INNENEINHEIT
4-Wege-Kassette
(Typ U3)
S-3650PU3E
S-6071PU3E
S-1014PU3E
AUßENEINHEIT
Single-Split
Siehe Seite 12.
DEUTSCH
Lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme der Einheit
und bewahren Sie sie dann zum späteren Nachschlagen auf.
(Typ U3)
Panasonic Corporation
1006 Kadoma, Kadoma City, Osaka, Japan
Bedienungsanleitung
Klimaanlage
WEB-ACXF55-25410-DE
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Panasonic S-3650PU3E
Inhaltszusammenfassung für Panasonic S-3650PU3E
- Seite 1 Lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme der Einheit und bewahren Sie sie dann zum späteren Nachschlagen auf. 4-Wege-Kassette (Typ U3) Modell-Nr. INNENEINHEIT 4-Wege-Kassette (Typ U3) S-3650PU3E S-6071PU3E S-1014PU3E AUßENEINHEIT Single-Split Siehe Seite 12. Panasonic Corporation WEB-ACXF55-25410-DE 1006 Kadoma, Kadoma City, Osaka, Japan...
-
Seite 2: Inhaltsverzeichnis
Sicherheitsvorkehrungen Vielen Dank für den Kauf dieses Panasonic-Produkts. Bei diesem Produkt handelt es sich um die Inneneinheit einer Gewerbeklimaanlage. Eine Installationsanleitung liegt bei. Die folgenden Symbole machen im Verlauf der Anleitung auf Inhalt Situationen aufmerksam, die eine potenzielle Gefahr für den Benutzer, das Wartungspersonal oder das Gerät darstellen:... - Seite 3 WARNUNG Wenn das Kältemittel mit einer Flamme Um Stromschlaggefahr durch in Berührung kommt, wird ein toxisches Isolierungsausfall zu Gas erzeugt. vermeiden, muss die Einheit geerdet werden. Vor Reinigungs- oder Wartungsarbeiten zur Sicherheit die Klimaanlage Verwenden Sie keine ausschalten und auch von der abgeänderten Kabel, Stromversorgung trennen.
-
Seite 4: Zur Beachtung
WARNUNG VORSICHT Dieses Gerät ist für den Betrieb in Das Gerät ist in einem Raum ohne Verkaufs- oder Geschäftsräumen, andauernd in Betrieb befindlichen Leichtindustrie oder offenen Flammen (z. B. in Betrieb Landwirtschaftsbetrieben konzipiert und befindliches Gasgerät) und sollte nur von Fachkundigen oder für den Zündquellen (z. -
Seite 5: Vorsichtsmaßregeln Für Den Gebrauch
Vorsichtsmaßregeln für den Gebrauch Installation Energiespartipps „ Was zu vermeiden ist Diese Klimaanlage muss von einem qualifizierten Jede Blockierung des Luftein- und -auslasses der Installationsfachmann und in Übereinstimmung mit der Einheit ist zu vermeiden. Installationsanleitung installiert werden, die mit der Einheit (Bei einer Blockierung wird die Einheit nicht gut geliefert wird. -
Seite 6: Bezeichnung Der Teile
Bezeichnung der Teile INNENEINHEIT Schild Typ U3 Wasserablauf (Angebracht am Deckel des Gehäuses mit den elektrischen Bauteilen) Lufteinlassgitter (Lufteinlass) Deckenverkleidung In dieser Klimaanlage ist ein Biozidprodukt integriert. (Sonderausstattung) Ionisierte Luft, die von einem in der Klimaanlage integrierten Gerät generiert wird, deaktiviert Luftauslass Bakterien und Viren in der Luft und auf Oberflächen (4 Stellen) -
Seite 7: Wartung
Wartung Inneneinheit WARNUNG (z. B. Typ U3) Luftauslass Vor einer Reinigung zur Sicherheit die Klimaanlage ausschalten und von der Stromversorgung trennen. (Anderenfalls besteht Stromschlaggefahr sowie Verletzungsgefahr durch das sich schnell Lufteinlass drehende Gebläse.) Kein Wasser auf die Inneneinheit gießen. (Hierdurch würden Innenteile beschädigt werden. -
Seite 8: Nanoe™ X-Funktion
nanoe™ X-Funktion Anzeige beim Betrieb von nanoe™ X Beispiel: Anfangsbildschirm der Fernbedienung room A 20:30 (THU) SET TEMP. MODE FAN SPEED COOL °C FLAP : Bei nanoe™ X-Betrieb nanoe™ X Für eine frischere und sauberere Umgebung nanoe™ X erzeugt aus der Luft im Raum negative Ionen, um für eine gesunde Umgebungsluft zu sorgen. Die Funktion verringert darüber hinaus Gerüche im Raum und wirkt einer Schimmel- und Bakterienbildung entgegen. -
Seite 9: Innenreinigungsfunktion
Innenreinigungsfunktion „ Innenreinigung Bei gestopptem Kühl- oder Entfeuchtungsbetrieb erfolgt eine interne Trocknung und ein nanoe™ X-Zirkulationsluftstrom wird aktiviert, um Schimmelbildung in der Einheit (Luftstromweg, Gebläse, Wärmetauscher) zu unterdrücken. Der Grad einer eventuellen Schimmelbildung bzw. die Wirksamkeit der Schimmelunterdrückung hängt von der Installationsumgebung und den Betriebsstunden ab. -
Seite 10: Fehlerdiagnose
Fehlerdiagnose Gehen Sie die nachstehenden Punkte durch, bevor Sie eine den Kundendienst anfordern. Symptom Ursache / Maßnahme Geräusch ähnlich fließendem • Geräusch des in die Einheit fließenden Kältemittels Wasser ist während oder nach • Geräusch des über die Ablaufleitung ausfließenden Wassers dem Betrieb zu vernehmen. -
Seite 11: Bevor Sie Den Kundendienst Anfordern
Bevor Sie den Kundendienst anfordern Symptom Ursache Maßnahme Stromausfall oder nach einem Die EIN/AUS-Betriebstaste an der Fernbedienung Stromausfall drücken. Die Klimaanlage • Wenn der Schutzschalter nicht ausgelöst wurde, das läuft nach dem Betriebstaste (Ein/Aus) befindet sich in Gerät einschalten. Einschalten nicht Ausschaltstellung. -
Seite 12: Aufstellung Der Anschließbaren Außeneinheiten
Aufstellung der anschließbaren Außeneinheiten Europa „ Kältemitteltyp: R32 Typ der Außeneinheit 1-phasig U-36PZH2E5 – U-50PZH2E5 U-60PZH2E5 PZH2 3-phasig – – – – 1-phasig – – – U-60PZ2E5 3-phasig – – – – Typ der Außeneinheit 1-phasig U-71PZH2E5 U-100PZH2E5 U-125PZH2E5 U-140PZH2E5 PZH2 3-phasig U-71PZH2E8... -
Seite 13: Technische Daten
Technische Daten Inneneinheit 4-Wege-Kassette (Typ U3) Modellbezeichnung S-3650PU3E S-6071PU3E S-1014PU3E Stromversorgung (Europa) 220 - 230 - 240 V～ 50 Hz Stromversorgung (Ozeanien) – 230 - 240 V～ 50 Hz 10,0 12,5 14,0 Kühlkapazität 12.300 15.400 17.100 20.500 24.200 34.100 42.700 47.800... -
Seite 14: Single-Split-Außeneinheit (R32)
Technische Daten Außeneinheit Single-Split-Außeneinheit (R32) Modellbezeichnung U-36PZH2E5 U-50PZH2E5 U-60PZH2E5 Europa Stromversorgung 220 - 230 - 240 V～ 50 Hz Kühlkapazität 12.300 17.100 20.500 BTU/h Heizkapazität 13.600 19.100 23.900 BTU/h Schalldruckpegel 43/44 45/48 46/49 dB(A) (Kühlen/Heizen) Schallleistungspegel 62/64 64/68 65/69 dB(A) (Kühlen/Heizen) Geräteabmessungen 695 ×... - Seite 15 Modellbezeichnung U-36PZ3E5 U-50PZ3E5 U-60PZ3E5 U-71PZ3E5 Europa Stromversorgung 220 - 230 - 240 V～ 50 Hz Kühlkapazität 12.300 17.100 20.500 24.200 BTU/h Heizkapazität 12.300 17.100 20.500 24.200 BTU/h Schalldruckpegel 46/47 46/46 47/48 48/49 dB(A) (Kühlen/Heizen) Schallleistungspegel 64/66 64/64 64/65 66/68 dB(A) (Kühlen/Heizen) Geräteabmessungen 619 ×...
- Seite 16 Technische Daten Außeneinheit Single-Split-Außeneinheit (R32) Modellbezeichnung U-71PZH2R5 U-100PZH2R5 U-125PZH2R5 U-140PZH2R5 Ozeanien Stromversorgung 230 - 240 V～ 50 Hz 10,0 12,5 14,0 Kühlkapazität 24.200 34.100 42.700 47.800 BTU/h 11,2 14,0 16,0 Heizkapazität 27.300 38.200 47.800 54.600 BTU/h Schalldruckpegel 48/50 52/52 53/53 54/54 dB(A) (Kühlen/Heizen)
- Seite 17 Modellbezeichnung U-60PZ2R5 U-71PZ2R5 U-100PZ2R5 U-125PZ2R5 U-140PZ2R5 Ozeanien Stromversorgung 230 - 240 V～ 50 Hz 10,0 12,5 14,0 Kühlkapazität 20.500 24.200 34.100 42.700 47.800 BTU/h 10,0 12,5 14,0 Heizkapazität 20.500 24.200 34.100 42.700 47.800 BTU/h Schalldruckpegel 46/48 49/49 52/52 55/55 56/56 dB(A) (Kühlen/Heizen) Schallleistungspegel...
- Seite 18 Panasonic Corporation Authorised representative in EU http://www.panasonic.com Panasonic Testing Centre Panasonic Marketing Europe GmbH Winsbergring 15, 22525 Hamburg, Germany © Panasonic Corporation 2019 WEB-ACXF55-25410-DE DC1119-0...
