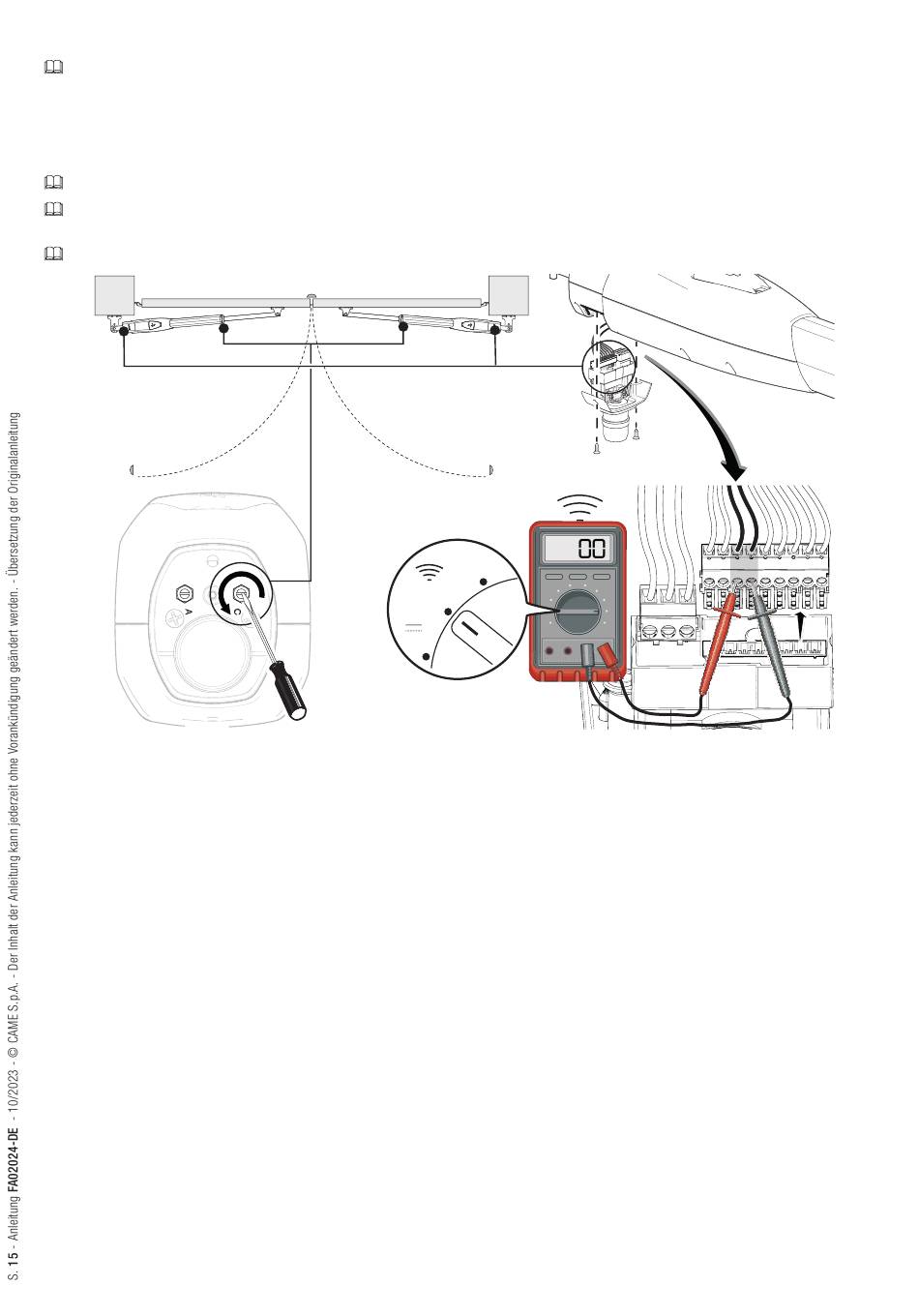

Festlegung der Zulauf-Endlagen
Alle Arbeiten müssen an beiden Getriebemotoren durchgeführt werden.
Den Getriebemotor entriegeln.
Schließen Sie das Tor von Hand bis zum gewünschten Schließpunkt.
Die 9-polige Klemmleiste abtrennen.
Das auf Durchgangsprüfung eingestellte Multimeter an die Rc-Rc-Klemmen (Öffner) anschließen. Das Multimeter gibt ein akustisches Signal ab.
Den Stift (C) zur Einstellung der Zulauf-Endlage GEGEN DEN UHRZEIGERSINN drehen, bis der Rc-Rc-Kontakt geöffnet wird und das Multimeter nicht mehr piept.
Wenn Sie den Schließwinkel verringern wollen, piept das Multimeter erneut. Drehen Sie den Stift IM UHRZEIGERSINN bis das Multimeter nicht mehr piept.
Wenn Sie den Schließwinkel vergrößern wollen, piept das Multimeter erneut. Drehen Sie den Stift GEGEN DEN UHRZEIGERSINN bis das Multimeter nicht mehr
piept.
Die Mutter des Stifts zur Festlegung der Endlagen nicht vollständig anziehen.
Nachdem Sie die Endlagen eingestellt haben, lernen Sie den Laufweg über die Steuerung ein. Befolgen Sie dabei die in der Anleitung der Steuerung enthaltenen
Anweisungen.
