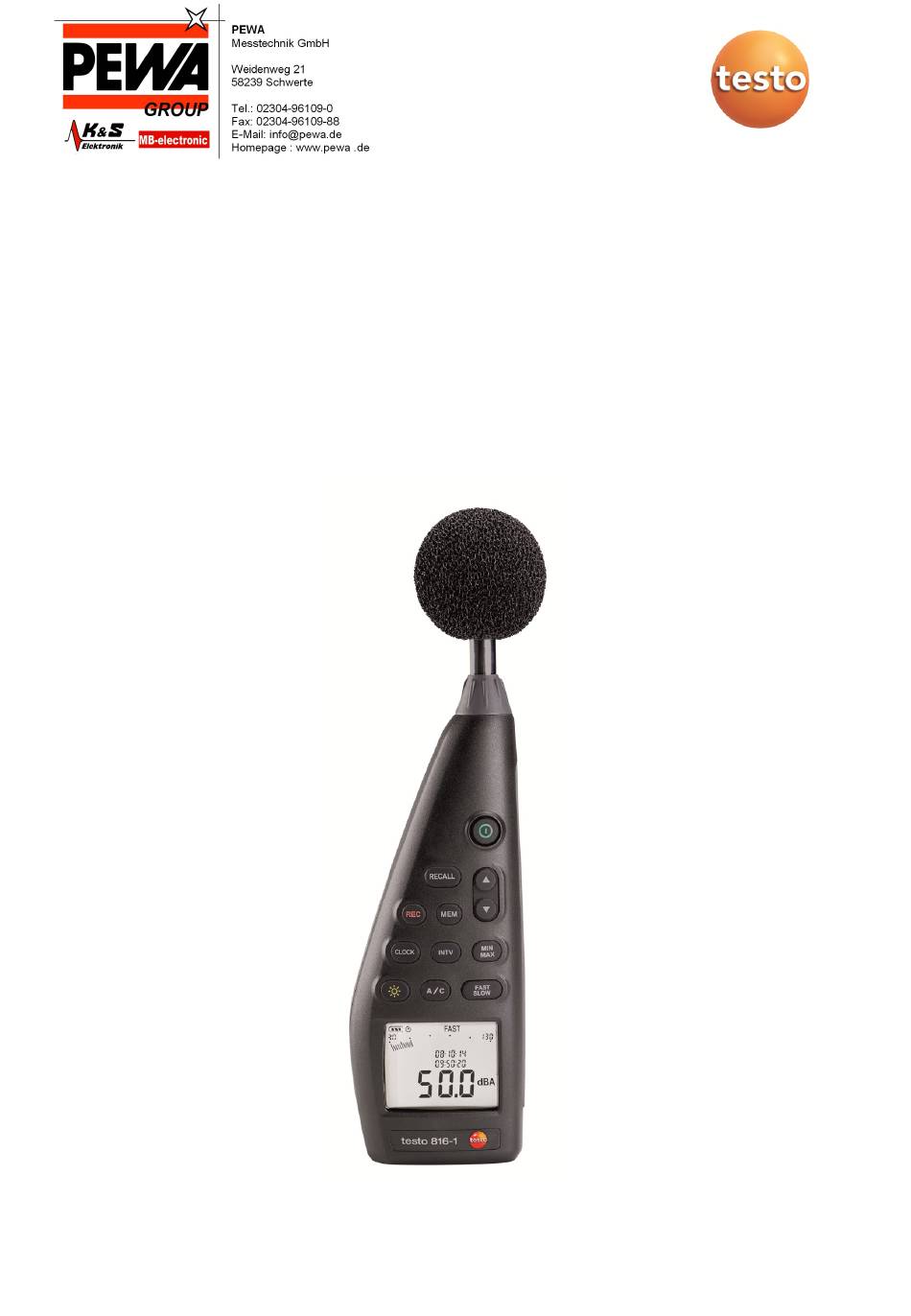

- Seite 1 816-1 · Schallpegel-Messgerät Bedienungsanleitung...
- Seite 3 1 Inhalt Inhalt Inhalt ......................3 Sicherheit und Umwelt ................5 2.1. Zu diesem Dokument ..............5 2.2. Sicherheit gewährleisten ..............5 2.3. Umwelt schützen ................6 Leistungsbeschreibung ................7 3.1. Verwendung ..................7 3.2. Technische Daten ................7 Produktbeschreibung ................12 Produkt verwenden ................
- Seite 4 1 Inhalt Software testo 816-1 ................25 7.1. Systemvoraussetzungen ............... 25 7.2. Treiber / Software installieren ............25 7.3. Gerät mit PC verbinden ..............25 7.4. Software starten ................25 7.5. Bedienoberfläche ................26 7.5.1. Hauptmenü ....................26 7.6. Onlinemessung ................28 7.7.
- Seite 5 Gerät durch, die in der Dokumentation beschrieben sind. Halten Sie sich dabei an die vorgegebenen Hand- lungsschritte. Verwenden Sie nur Original-Ersatzteile von Testo. > Schützen Sie das Gerät vor Regen und Feuchtigkeit. Stellen Sie sicher, dass keine Flüssigkeiten in das Mikrofon eindringen.
- Seite 6 > Entsorgen Sie defekte Akkus / leere Batterien entsprechend den gültigen gesetzlichen Bestimmungen. > Führen Sie das Produkt nach Ende der Nutzungszeit der getrennten Sammlung für Elektro- und Elektronikgeräte zu (lokale Vorschriften beachten) oder geben Sie das Produkt an Testo zur Entsorgung zurück.
- Seite 7 3 Leistungsbeschreibung Leistungsbeschreibung 3.1. Verwendung Das testo 816-1 ist ein Schallpegel-Messgerät mit einem Mess- bereich von 30 bis 130 dB, zwei Zeitbewertungen, zwei Frequenz- bewertungen, Minimalwert / Maximalwert-Funktion, Einzelwert- speicherung und Messreihenspeicherung. Messeinstellungen und -ergebnisse werden auf dem LCD-Display angezeigt. Messdaten können im Gerät gespeichert oder über eine PC-Schnittstelle an einen Windows®-PC übertragen werden.
- Seite 8 3 Leistungsbeschreibung Eigenschaft Werte Spannungs- 4 x IEC LR6P (AA) Batterien versorgung Batteriestandzeit ca. 30 h (Alkalinebatterien) Stromverbrauch ca. 0,3 W Netzanschluss 9 V DC (8-10 V DC Max) Betriebstemperatur 0 … 40 °C Betriebsfeuchte 10 … 90 % rF Betriebs- / max.
- Seite 9 3 Leistungsbeschreibung Richtcharakteristik des Mikrofons Richtcharakteristik des Schallpegel-Messgeräts...
- Seite 10 3 Leistungsbeschreibung Einfluss des Windschutzes Frequenzbewertung Frequenz [Hz] dBA(dB) dBC(dB) Fehlergrenzen (dB) -50,5 -6,2 ±3,5 31,5 -39,4 -3,0 ±3,5 -26,2 -0,8 ±2,5 -16,1 -0,2 ±2,0 -8,6 ±1,9 -3,2 ±1,9 1000 ±1,4 2000 -0,2 ±2,6 4000 -0,8 ±3,6 8000 -1,1 -3,0 ±5,6 Frequenzbewertungscharakteristik...
- Seite 11 3 Leistungsbeschreibung Absolutdruck-Abhängigkeit Höhe über NN [m] Druck [mbar] Korrekturwert [dB] 0 – 250 1013 – 984 251 – 850 983 – 915 -0,1 851 – 1450 914 – 853 -0,2 1451 – 2000 852 – 795 -0,3 Temperatur-Abhängigkeit Werte bezogen auf: •...
- Seite 12 4 Produktbeschreibung Produktbeschreibung...
- Seite 13 4 Produktbeschreibung Element Beschreibung Funktion Ein / Aus Gerät ein- / ausschalten Datenaufruf Gespeicherte Daten einer Einzelwert- Einzelwertspeicherung anzeigen. speicherung Messreihen- Automatische Speicherung einer speicherung Messreihe starten / stoppen. Einzelwert- Manuelle Speicherung eines speicherung Einzelmesswerts durchführen. hoch / runter Ansicht oder Wert ändern. Zeit / Datum Werte ein- / ausblenden, Werte ändern.
- Seite 14 4 Produktbeschreibung Display Element Beschreibung Funktion Batterie- Verbleibende Standzeit: Restkapazität Voll teilweise entladen Batterie ersetzen Automatische Automatische Geräte- Geräte- abschaltung ist aktiviert abschaltung Minimalwert / Anzeige des Minimal- / Maximalwert Maximalwerts. halten Zeitbewertung Anzeige der eingestellten Zeit- bewertung. Messbereich Minimal / maximal messbarer Wert.
- Seite 15 4 Produktbeschreibung Element Beschreibung Funktion Speicheradresse Speicheradresse des Einzelwert- gespeicherten Wertes, welcher speicherung angezeigt wird. Anzeige Gespeicherter Einzelwert wird gespeicherter angezeigt. Einzelwert Frequenz- Anzeige der eingestellten bewertung Frequenzbewertung. Messwert Anzeige des Messwerts Datum Anzeige des Datums. Alarm Anzeige maximaler Messwert Messbereichs- wurde überschritten.
- Seite 16 5 Produkt verwenden Produkt verwenden 5.1. Inbetriebnahme Batterien einlegen 1. Kreuzschlitzschraube des Batteriefachs mit einem Schrauben- dreher lösen. 2. Abdeckung des Batteriefachs abnehmen. 3. Batterien einlegen. Polung beachten! 4. Abdeckung wieder auf das Batteriefach legen. 5. Schraube mit einem Schraubendreher anziehen. 5.2.
- Seite 17 5 Produkt verwenden 5.3. Datum / Uhrzeit einstellen Die eingebaute Uhr erlaubt die Speicherung von Datum und Zeit zusammen mit Messwerten. 1. Taste für 2 s gedrückt halten. Die Werte werden in der folgenden Reihenfolge eingestellt: Jahr (year), Monat (month), Tag (day), Stunde (hour), Minuten (minute), Sekunden (second).
- Seite 18 5 Produkt verwenden 5.7. Zeitbewertung umschalten Es stehen die Bereiche "Slow" mit einer Zeitbewertung von 1s und "Fast" mit 125ms zur Verfügung. Die Integration der eintreffenden Schallsignale erfolgt dementsprechend über einen Zeitraum von 1s bzw. 125ms. Bei der Einstellung "Fast" erhöht sich die Anzeigerate im Display von einem Messwert pro Sekunde auf ca.
- Seite 19 5 Produkt verwenden Messgerät in der entsprechenden Höhe justieren. Beachten Sie hierzu die Bedienungsanleitung des Kalibrators. • Windschutz: Der im Lieferumfang enthaltene Windschutz sollte generell bei Messungen im Freien oder beim Auftreten von Luftbewegungen aufgesetzt werden. Windgeräusche am Mikrofon verursachen einen Messfehler, da sich das Nutzsignal (der Geräuschquelle) und das Windgeräusch addieren.
- Seite 20 5 Produkt verwenden blinken. Der aktuelle Messwert wird angezeigt. Minimalwert und Maximalwert seit Einschalten der Funktion werden automatisch gehalten. > Taste erneut drücken. Die Haltefunktion wird deaktiviert. Haltefunktion zurücksetzen > Taste zwei Sekunden gedrückt halten. Die festgehaltenen Werte werden gelöscht. 5.10.
- Seite 21 5 Produkt verwenden 5.11. Messreihenspeicherung verwenden Speicherintervall einstellen 1. Taste drücken. 2. Mit den Tasten das Intervall (in Sekunden) einstellen (minimal: 1 Sekunde, maximal 1 Minute). 3. Taste erneut drücken. Messreihe speichern Bei aktivierter Messreihenspeicherung sind die meisten Funktionen (Einzelwertspeicherung, Speicherintervalleinstellung, Frequenz- bewertung, Zeitbewertung) deaktiviert.
- Seite 22 5 Produkt verwenden 5.12. AC / DC Signalausgang verwenden Spezifikation AC: 1 Vrms bei Vollausschlag, Ausgangsimpedanz ca. 100 Ohm, Ausgangssignal durch Standard 3,5mm Klinkenstecker (siehe Abbildung unten). DC: Ausgang 10mV/dB, Ausgangsimpedanz 1 kOhm, Ausgangssignal durch Standard 3,5mm Klinkenstecker (siehe Abbildung unten). DC Signal Ground AC Signal...
- Seite 23 6 Produkt instand halten Produkt instand halten 6.1. Gerät reinigen > Gehäuse des Geräts regelmäßig mit einem trockenen Tuch abwischen. Keine Scheuer- oder Lösungsmittel verwenden. 6.2. Batterien wechseln Batteriewechsel innerhalb von 30 Minuten durchführen. Nach längerer Betriebsunterbrechung und Entnahme der Batterien müssen Datum und Uhrzeit erneut eingestellt werden.
- Seite 24 6 Produkt instand halten Anschließend wird der Kalibrator eingeschaltet, indem Sie den Schalter auf mittlere Stellung (94 dB) bringen. Bei einer Abweichung des angezeigten Wertes können Sie das Schallpegelmessgerät mit beiliegendem Schraubendreher justieren. Danach kann überprüft werden, ob auch der zweite Pegel des Kalibrators innerhalb der Fehlergrenze von ±...
- Seite 25 7 Software testo 816-1 Software testo 816-1 7.1. Systemvoraussetzungen • PC mit Windows®-Betriebssystem • Der Rechner muss die Anforderungen des jeweiligen Betriebs- systems erfüllen. Zusätzlich muss folgende Anforderung erfüllt sein: 50MB freier Speicherplatz für die Software-Installation 7.2. Treiber / Software installieren 1.
- Seite 26 7 Software testo 816-1 7.5. Bedienoberfläche 7.5.1. Hauptmenü File Funktion Beschreibung Öffnen Dateien öffnen. Speichern Daten (aktuelle Ansicht) speichern. Drucken Daten (aktuelle Ansicht) drucken. Druckerein- Drucker wählen und einrichten. stellungen Exit Programm schließen. Real Time Funktion Beschreibung Start Echtzeitmessung starten.
- Seite 27 7 Software testo 816-1 Einzelwerte Funktion Beschreibung Einzelwerte Einzelmesswerte aus dem Gerätespeicher anzeigen. Ansicht Funktion Beschreibung Geräte- Fenster zur Steuerung des Messgeräts steuerung anzeigen. Onlinemessung Fenster zur Echtzeitanzeige der aktuellen Grafik Messwerte anzeigen. Fenster Funktion Beschreibung Tile Fenster untereinander anordnen.
- Seite 28 7 Software testo 816-1 7.6. Onlinemessung Funktion zur Echtzeitanzeige von Geräte-Messwerten. Einstellungen vornehmen Funktion Beschreibung Anzahl aufzu- Eingabefeld: Anzahl Messwerte eingeben, nehmende die aufgezeichnet werden sollen. Messwerte Messrate Eingabefeld: Aufzeichnungsrate eingeben. Aufzeichnungs- Infofeld: Berechnete Aufzeichnungsdauer dauer wird angezeigt. Start Echtzeitanzeige starten...
- Seite 29 7 Software testo 816-1 Onlinemessung Grafik Funktionsleiste Funktion Beschreibung Leiste zur Anzeige der Aufzeichnungs- informationen ein- / ausblenden. Leiste zur Anzeige der Auswertungs- informationen ein- / ausblenden. Standard-Mauszeiger. Mauszeiger zum Einfügen eines Kreuzes im Diagramm. Mauszeiger zum Einfügen eines Kommentars im Diagramm.
- Seite 30 7 Software testo 816-1 > Die beiden Schieberegler (grün) unter dem Diagramm verschieben. Eine blaue Linie (Punkt A) und eine rote Linie (Punkt B) mit Messwert und Zeit an der gewählten Position werden angezeigt. Maximaler / minimaler Messwert und Zeit im gewählten Bereich A-B werden angezeigt.
- Seite 31 7 Software testo 816-1 7.7. Messreihenspeicher Funktion zur Anzeige von Messreihen aus dem Gerätespeicher. In der linken Hälfte werden die im Gerätespeicher vorhandenen Messreihen angezeigt und können per Mausklick angewählt werden. In der rechten Hälfte wird die angewählte Messreihe angezeigt. Die...
- Seite 32 8 Tipps und Hilfe Tipps und Hilfe 8.1. Fragen und Antworten Frage Mögliche Ursachen / Lösung Das Schallpegel-Messgerät Eventuell sind alle Schnittstellen wurde mit dem PC verbunden, durch andere Anwendungen aber in der Software wird belegt. Keine Verbindung angezeigt. > Alle anderen Anwendungen schließen.
- Seite 33 8 Tipps und Hilfe 8.2. Zubehör und Ersatzteile Beschreibung Artikel-Nr. Kalibrator 0554 0452 Windschutz Bitte Service kontaktieren RS232 / USB-Verbindungskabel Bitte Service kontaktieren ISO-Kalibrierzertifikat Schalldruck; Kalibrierpunkt 0520 0111 94 dB, bei verschiedenen Frequenzen ISO-Kalibrierzertifikat Schalldruck-Kalibratoren 0520 0411...
