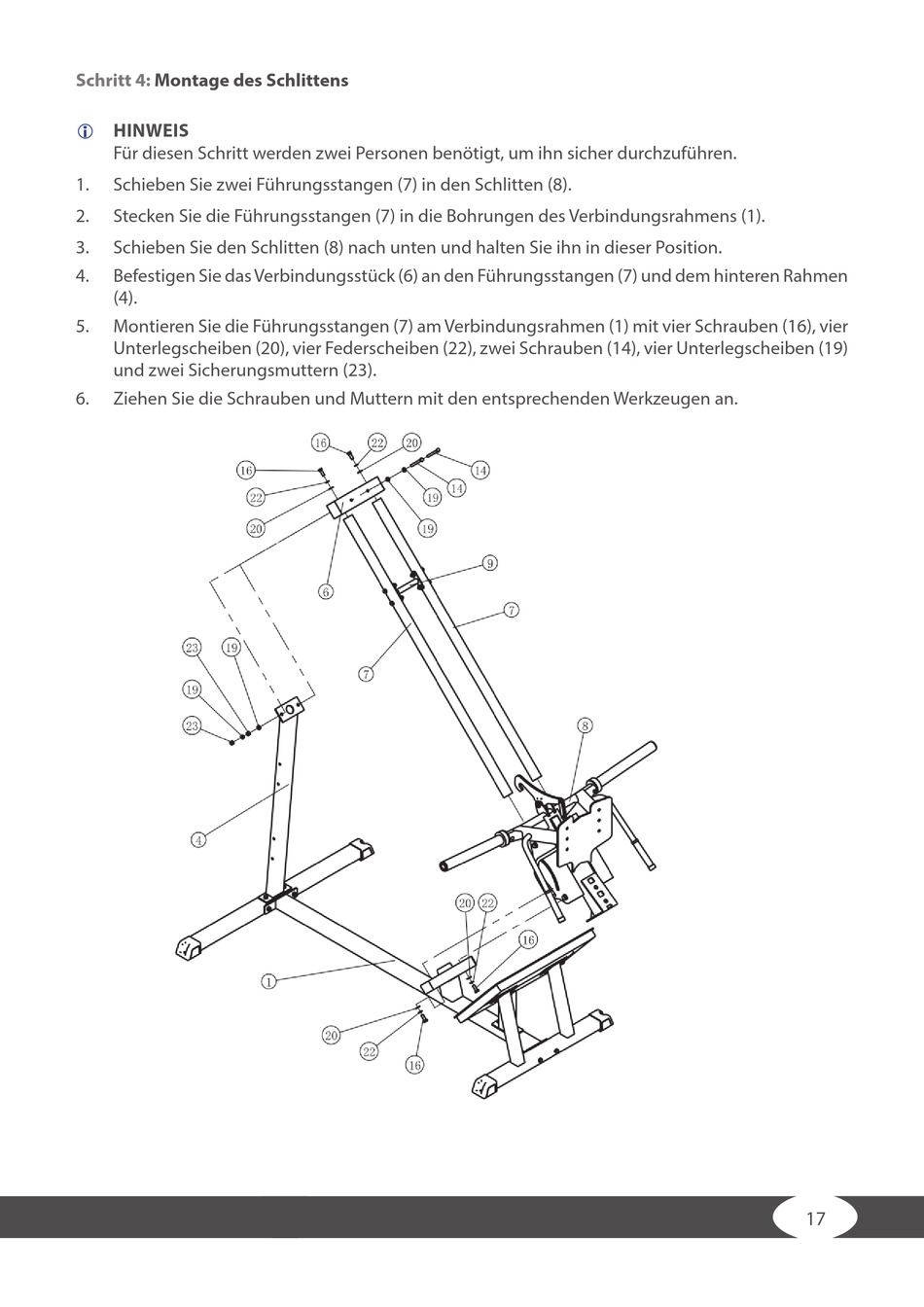

Schritt 4:
Montage des Schlittens
HINWEIS
Für diesen Schritt werden zwei Personen benötigt, um ihn sicher durchzuführen.
1.
Schieben Sie zwei Führungsstangen (7) in den Schlitten (8).
2.
Stecken Sie die Führungsstangen (7) in die Bohrungen des
3.
Schieben Sie den Schlitten (8) nach unten und halten Sie ihn in dieser Position.
4.
Befestigen Sie das Verbindungsstück (6) an den Führungsstangen (7) und dem hinteren Rahmen
(4).
5.
Montieren Sie die Führungsstangen (7) am Verbindungsrahmen (1) mit vier Schrauben (16), vier
Unterlegscheiben (20), vier Federscheiben (22), zwei Schrauben (14), vier Unterlegscheiben (19)
und zwei Sicherungsmuttern (23).
6.
Ziehen Sie die Schrauben und Muttern mit den entsprechenden Werkzeugen an.
Verbindungsrahmens
(1).
17
