Schritt 2:

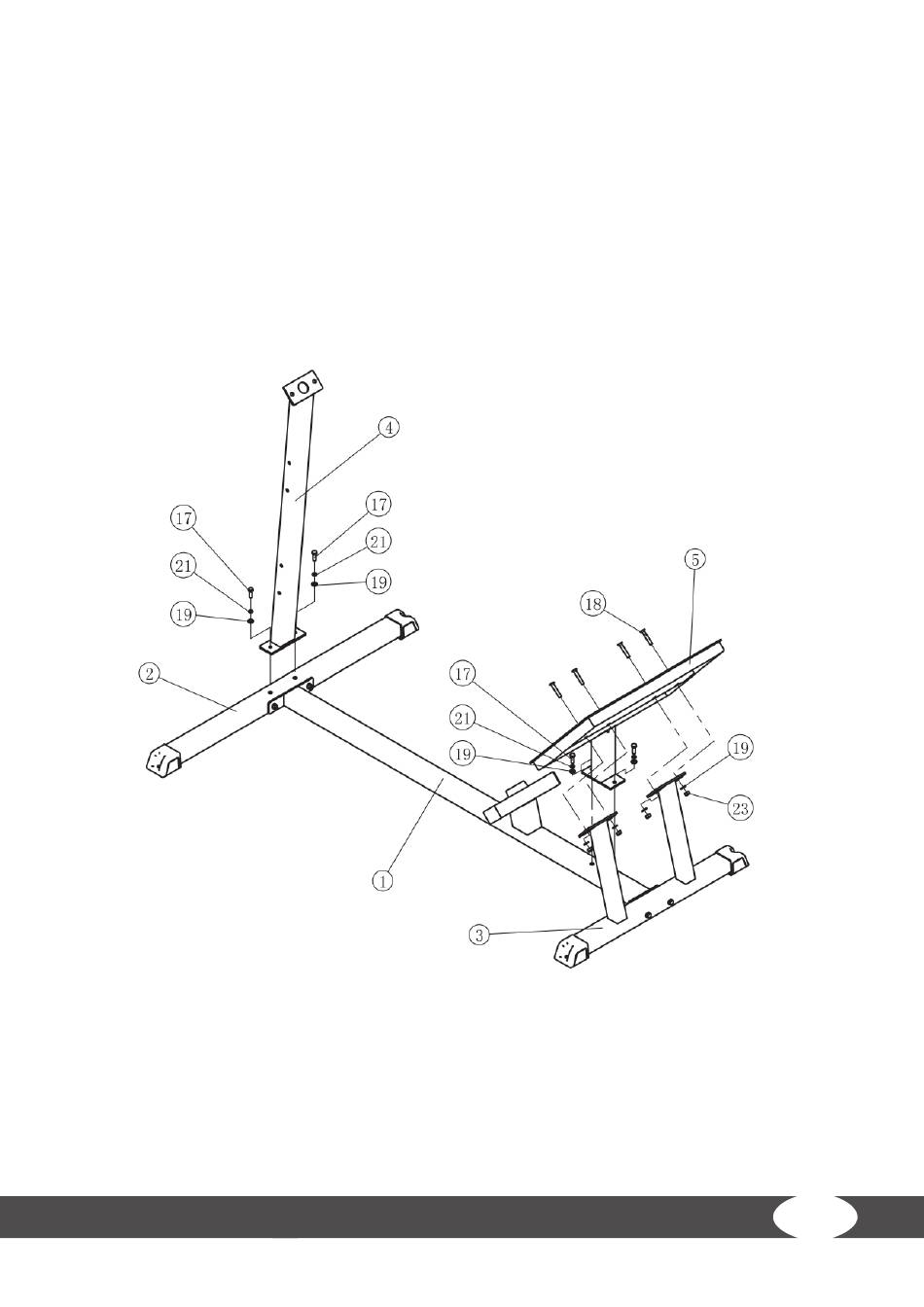

Montage des Hinteren Rahmens und der Fußplatte
1.
Montieren Sie den hinteren Rahmen (4) am hinteren
Unterlegscheiben (19) und zwei Federscheiben (21).
2.
Montieren Sie die Fußplatte (5) an den Verbindungsrahmen (1) und an den vorderen Standfuß
(3) mit zwei Bolzen (17), vier Schrauben (18), sechs Unterlegscheiben (19), zwei Federscheiben
(21) und vier Sicherungsmuttern (23).
3.
Ziehen Sie die Schrauben und Muttern mit den entsprechenden Werkzeugen an.
Standfuß
(2) mit zwei Bolzen (17), zwei
15
