GRAPHTEC CE8000-Serie Installations-Handbuch Seite 24

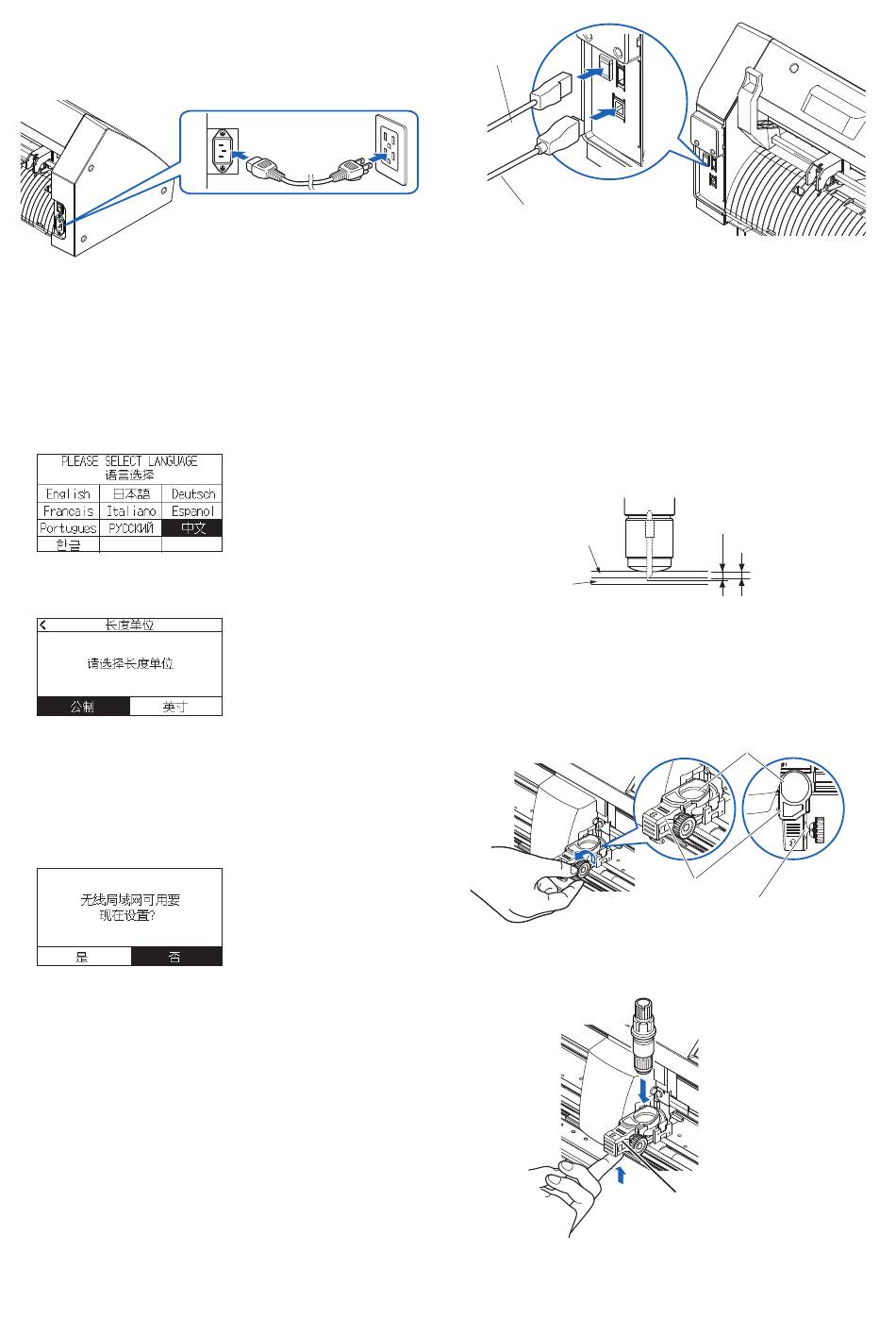

电源的连接
请确认电源开关关闭（○侧），用附属的电源电缆连接本机的
电源连接器和规定电压的交流电插座。
初次设置画面
仅在最初开启电源时，显示初次设置画面，请选择"显示语言"，
"长度单位"和"无线网络"。
打开电源开关（I 侧）时，显示固件版本后会显示一条消息。
1. 按您要使用的语言。
2. 按您要使用的单位。
3. 选择是否进行无线LAN设置。
按[是]继续访问点设置。
有关无线LAN设置，请参阅"使用说明书"。
按[否]进入主屏幕。
如果未安装无线LAN模块，则不会显示此屏幕。
4. 确认设置后，将显示主页屏幕。
与电脑的连接
本节介绍如何连接本绘图仪和计算机。
使用USB端口、无线局域网或有线局域网
算机。
＊ 连接前请安装驱动软件。
＊ 如果您使用无线LAN模块，请参阅上一页的"安装无线LAN模块"。
有线 LAN 单元是工厂安装的选件。
＊1
将绘图仪连接到计
1
＊
网络 (LAN)
电缆
USB 电缆
刀架的准备
使用本机时，请将刀片设置于刀架上。请参照刀架附属的使用
说明书，将刀片设置于刀架上。
刀长伸出量的调整
请参照刀架附属的使用说明书，根据介质进行刀长伸出量的调
整。如果是普通的载片膜，其厚度比底纸+薄膜的厚度小，比
底纸厚度大的刀长伸出量最为适合。
薄膜
底纸
安装工具
1. 松开抓笔螺丝。
移动工具钳，使工具钳上的孔与刀架上的孔对齐。
2. 向上推工具钳的同时，将工具放入刀架中。
最佳刀长伸出量
薄膜的厚度
抓笔器
工具钳
松开螺钉，直到可以克服该突出部分。
工具钳
