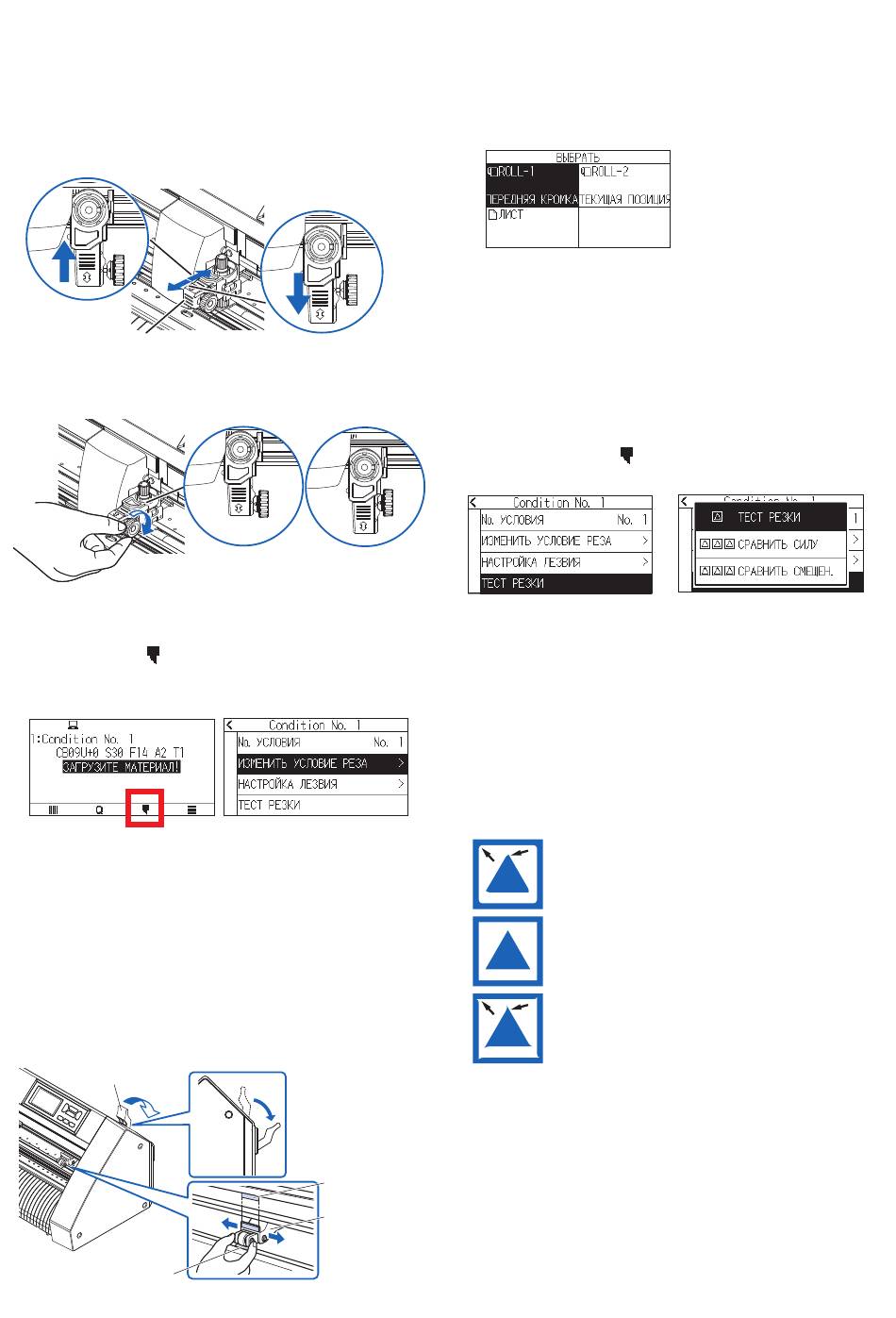

3. Переместите кронштейн.
<При использовании полуобреза и ручки>
Двигайтесь, используя треугольную отметку вперед в
качестве ориентира. (Рис. 1)
<При использовании вырезания (перфорационного выреза)>
Двигайтесь, используя треугольную отметку на задней
стороне в качестве ориентира. (Рис. 2)
Рис. 1
Зажим инструмента
4. Затяните винт держателя инструмента.
Настройка условий резки
Нажмите значок " " и установите условия резки.
Подробную информацию о каждом элементе настройки
см. в Руководстве по эксплуатации.
Выравнивание прижимного ролика
Опустите рычаг установки носителя, чтобы поднять
прижимные ролики.
Отрегулируйте положение левого и правого прижимного
ролика в соответствии с шириной носителя.
Используйте направляющую положения роликов, чтобы
разместить прижимные ролики на обоих концах носителя,
а правый прижимной ролик - на крайнем правом широком
ролике с зернистостью.
Рычаг установки
носителя
Валик с зернистой
поверхностью
Выбор медиа-набора
Загрузите носитель, поднимите рычаг установки носителя,
чтобы опустить прижимные ролики.
Выберите состояние носителя в соответствии с загруженным
носителем.
После обнаружения носителя отображается главный экран.
ROLL-1 ПЕРЕДНЯЯ КРОМКА:
Определяет ширину и передний край носителя.
ROLL-2 ТЕКУЩАЯ ПОЗИЦИЯ:
Определяется только ширина носителя.
Рис. 2 ЛИСТ:
Определяется ширина носителя, передняя и задняя
кромки листового носителя.
Тестовый образец резки
Нажмите на значок "
в меню "ТЕСТ РЕЗКИ".
Проверьте результат пробной резки и отрегулируйте
СКОРОСТЬ, СИЛУ и УСКОРЕНИЕ до оптимального
значения.
При использовании обычного режущего материала
установите значение, при котором на подложке
останется тонкая царапина.
Проверьте углы треугольников и прямоугольников и
отрегулируйте смещение, чтобы они были аккуратно
обрезаны.
Как проверить смещение
После их проверки или настройки настройка будет
завершена.
После этого режущий плоттер готов к резке.
Направляющая
положения
толкающего ролика
Толкающий ролик
", а затем выберите "ТЕСТ РЕЗКИ"
Углы закруглены:
Недостаточное значение регулировки.
Увеличьте значение смещения.
Уголок срезан аккуратно:
Оптимальное значение смещения.
Уголок торчит, как усы:
Слишком большое значение настройки.
Уменьшите значение смещения.
