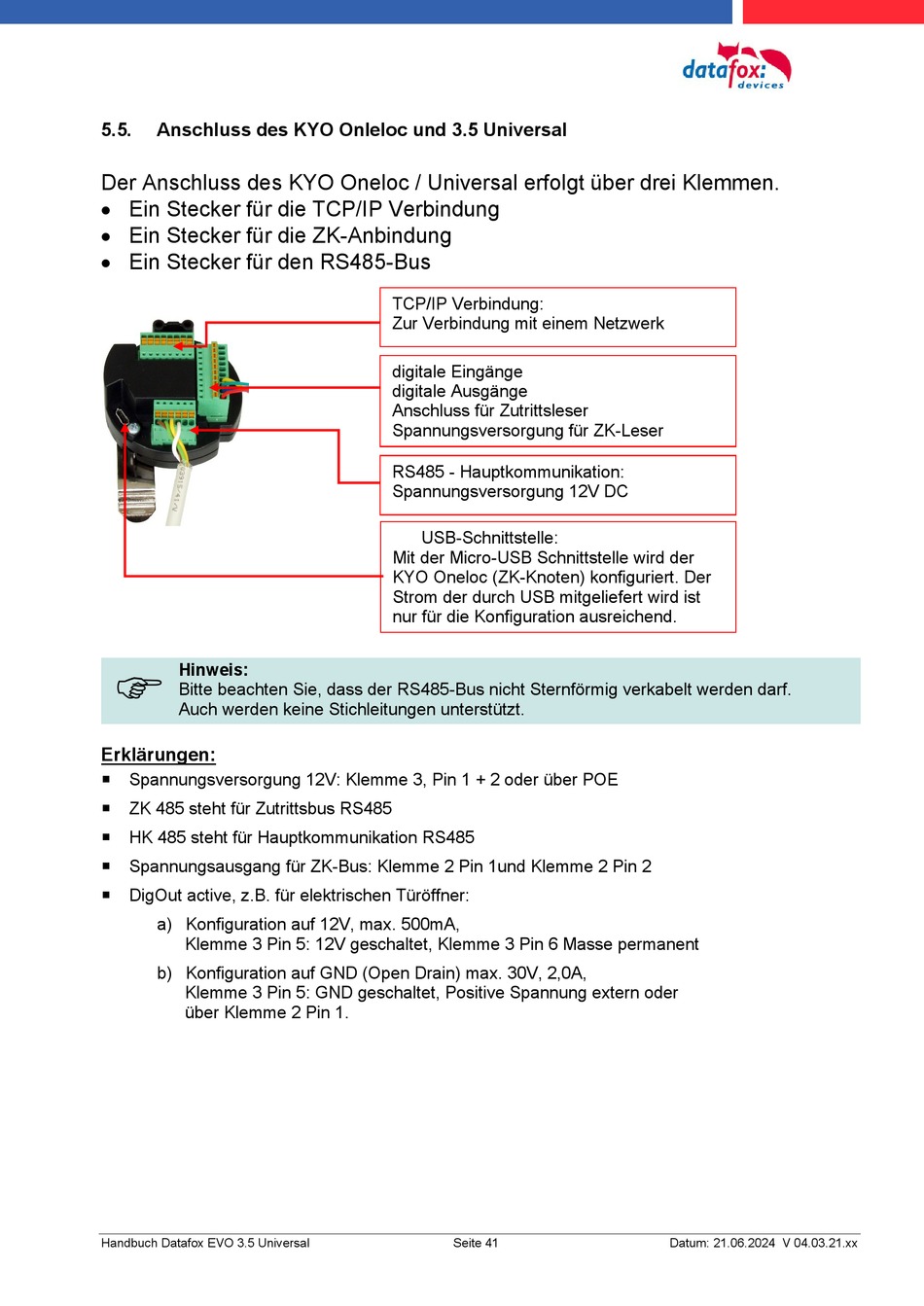

5.5. Anschluss des KYO Onleloc und 3.5 Universal
Der Anschluss des KYO Oneloc / Universal erfolgt über drei Klemmen.
• Ein Stecker für die TCP/IP Verbindung
• Ein Stecker für die ZK-Anbindung
• Ein Stecker für den RS485-Bus

Hinweis:
Bitte beachten Sie, dass der RS485-Bus nicht Sternförmig verkabelt werden darf.
Auch werden keine Stichleitungen unterstützt.
Erklärungen:
Spannungsversorgung 12V: Klemme 3, Pin 1 + 2 oder über POE

ZK 485 steht für Zutrittsbus RS485

HK 485 steht für Hauptkommunikation RS485

Spannungsausgang für ZK-Bus: Klemme 2 Pin 1und Klemme 2 Pin 2

DigOut active, z.B. für elektrischen Türöffner:

a) Konfiguration auf 12V, max. 500mA,
Klemme 3 Pin 5: 12V geschaltet, Klemme 3 Pin 6 Masse permanent
b) Konfiguration auf GND (Open Drain) max. 30V, 2,0A,
Klemme 3 Pin 5: GND geschaltet, Positive Spannung extern oder
über Klemme 2 Pin 1.
Handbuch Datafox EVO 3.5 Universal
TCP/IP Verbindung:
Zur Verbindung mit einem Netzwerk
digitale Eingänge
digitale Ausgänge
Anschluss für Zutrittsleser
Spannungsversorgung für ZK-Leser
RS485 - Hauptkommunikation:
Spannungsversorgung 12V DC
USB-Schnittstelle:
Mit der Micro-USB Schnittstelle wird der
KYO Oneloc (ZK-Knoten) konfiguriert. Der
Strom der durch USB mitgeliefert wird ist
nur für die Konfiguration ausreichend.
