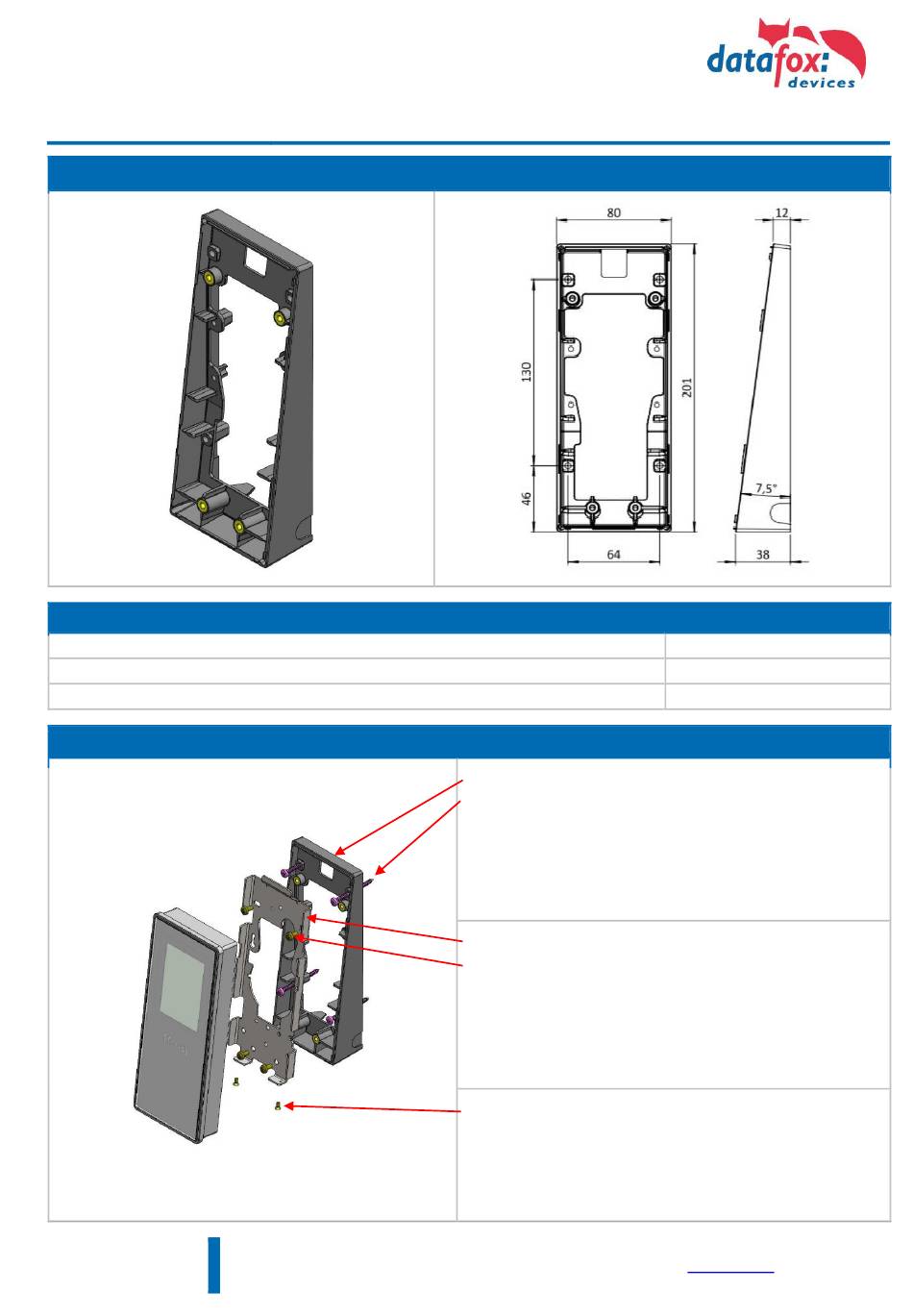

Datafox EVO 3.5 Universal Montage- Und Inbetriebnahme Anleitung

Montage- und Inbetriebnahmeanleitung
assembly and setup instructions
Bezeichnung / description
Artikelnummer / item number 122302 / 123302
Artikel / article
Lieferumfang / delivery scope
Artikelbezeichnung / article name
1x Aufputzrahmen RAL 7016 / surface mounted frame RAL 7016
4x Linsenkopfschraube M4x8 / lens head screw M4x8
Montage / installation
07.10.2020
Seite 1 / 2
Sie haben Anregungen oder Fragen an uns, dann freuen wir uns auf Ihre Kontaktaufnahme. / If you have suggestions or questions for us, we look forward to hearing from you.
Datafox EVO 3.5 Universal - Agera Aufputzrahmen / surface-mounted frame
Datafox GmbH | Dermbacher Straße 12-14 | 36419 Geisa | Deutschland
Phone +49 36967-595-0 | Fax +49 36967-595-50 |
12x302 Datafox EVO 3.5 Universal Aufputzrahmen Montageanleitung 2020.10.07.docx
Aufputzrahmen / surface mounted frame
Holzbauschraube / wood construction screw 4x50
Den Aufputzrahmen mit den 4 Schrauben und den Dübeln aus der
Standardlieferung des Gerätes an der Wand montieren.
Mount the surface-mounted frame to the wall with the 4 screws and
dowels from the standard delivery of the device.
Wandhalterung / wall mount
Linsenkopfschraube / lens head screw
Die Wandhalterung mit den 4 Linsenkopfschrauben auf dem
Aufputzrahmen befestigen.
Fasten the wall bracket to the surface-mounted frame using the 4
pan-head screws.
Senkschraube / countersunk screw M3x6
Das Gerät in die Wandhalterung einhängen und mit den
Senkschrauben M3x6 von unten sichern.
Hang the unit in the wall bracket and secure it from below with the
countersunk screws M3x6.
E-Mail info@datafox.de |
Artikelnummer / item number
122001-09-7016
A2000138
