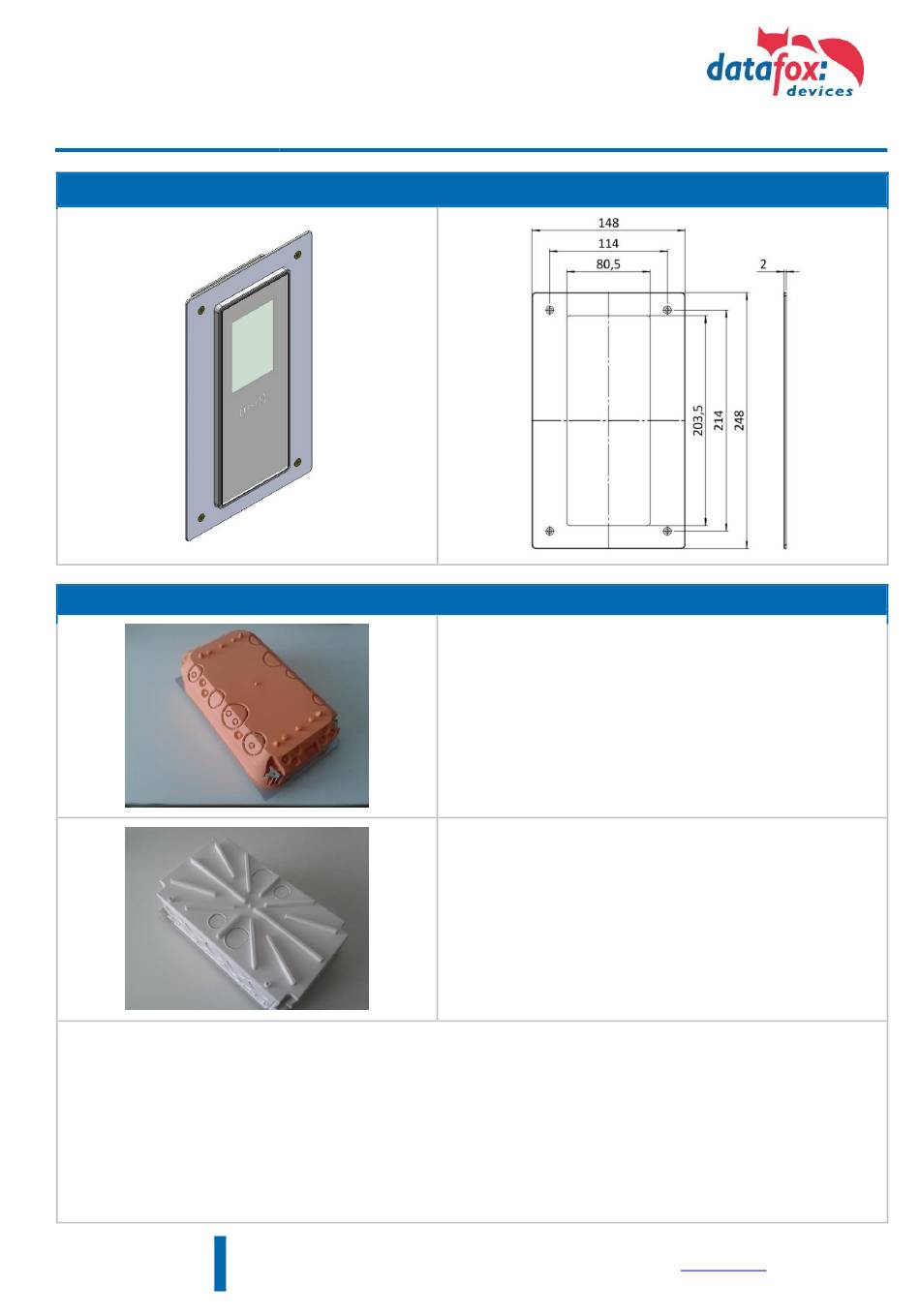

Montage- und Inbetriebnahmeanleitung
assembly and setup instructions
Bezeichnung / description
Artikelnummer / item number 122313 / 123313
Artikel / article
optional erhältlich / optionally available
Hinweis:
Das Frontblech ist kompatibel zu den beiden optional erhältlichen Verbindungskästen der Fa. Kaiser.
Beim Setzen des Verbindungskastens für die Unterputz Installation empfiehlt es sich das Frontblech bereits zu montieren um Verformungen im Kasten zu
verhindern. Eine Montage direkt auf die Wand mit einem entsprechenden Ausschnitt von 203x81mm ist ebenfalls möglich. Zum Anreißen der Bohrungen
für die Dübel können Sie das Frontblech direkt verwenden oder die Bohrschablone auf Seite 3.
Note:
The front plate is compatible with the two optionally available connection boxes from Kaiser. When setting the connection box for flush-mounted
installation, it is recommended that the front panel is already mounted to prevent deformation in the box.
A mounting directly on the wall with a corresponding cut-out of 203x81mm is also possible. To mark the holes for the dowels, you can use the front panel
directly or the drilling template on page 3.
03.07.2020
Seite 1 / 3
Sie haben Anregungen oder Fragen an uns, dann freuen wir uns auf Ihre Kontaktaufnahme. / If you have suggestions or questions for us, we look forward to hearing from you.

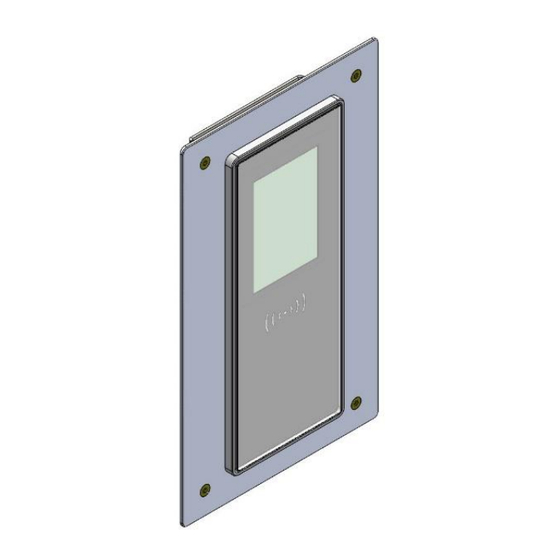

Datafox EVO 3.5 Universal - Agera Frontblech Unterputz / flush-mounted front plate
Datafox GmbH
| Dermbacher Straße 12-14 | 36419 Geisa | Deutschland
Phone
+49 36967-595-0 |
Fax
+49 36967-595-50 |
122313 Datafox EVO 3.5 Universal Frontblech UP Montage und Inbetriebnahme 2020.07.15.docx
Kaiser Verbindungskasten für Hohlwand Installation
Abmessung: 238x140x72mm
Kaiser Connection box for cavity wall installation
Dimension: 238x140x72mm
Artikelnummer / item number: 122313-HW
Kaiser Verbindungskasten für Unterputz Installation
Abmessung: 240x142x87mm
Kaiser Connection box for flush mounted installation
Dimension: 240x182x87mm
Artikelnummer / item number: 122313-UP
E-Mail
info@datafox.de |
Web
www.datafox.de
