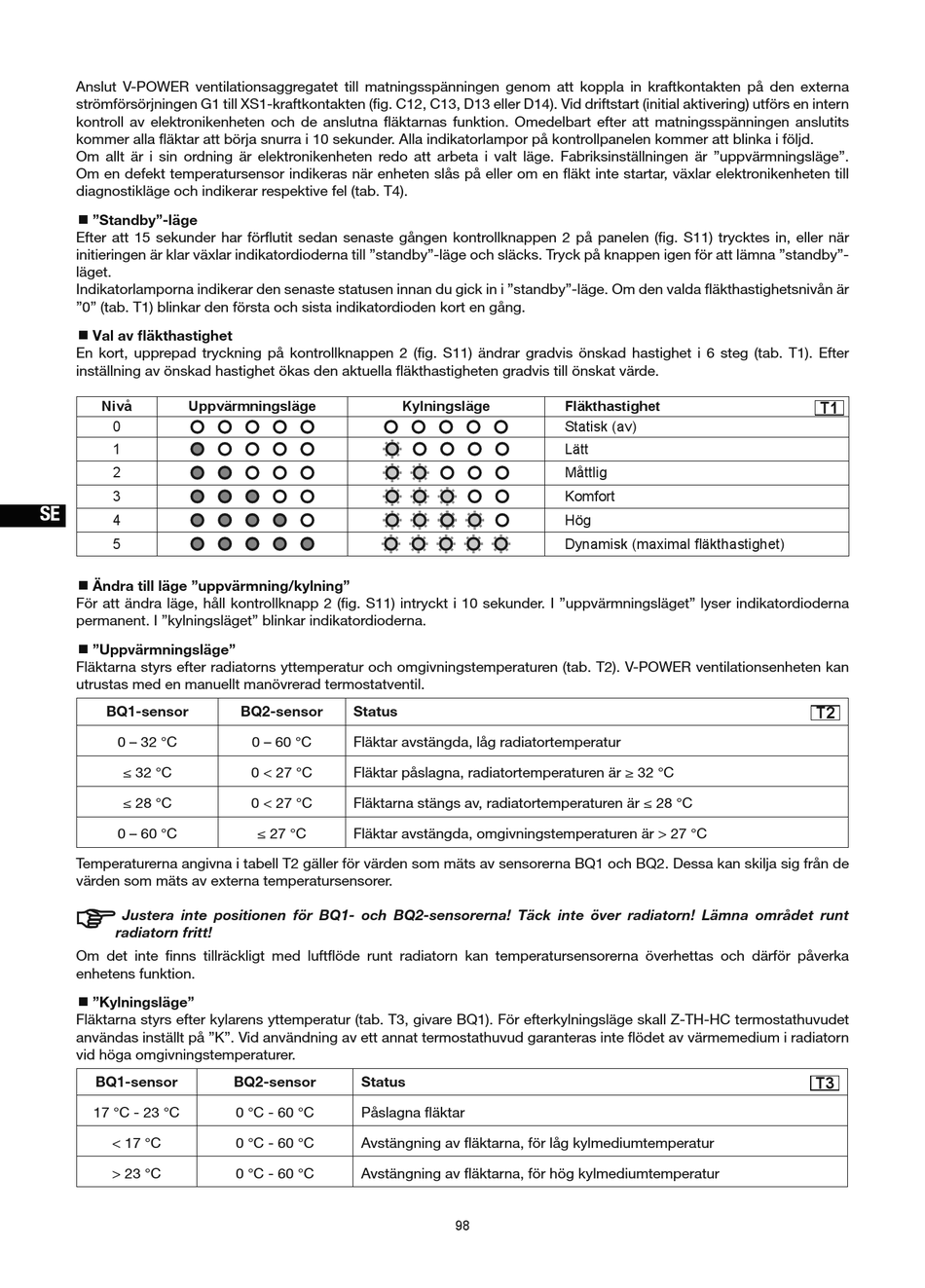

Anslut V-POWER ventilationsaggregatet till matningsspänningen genom att koppla in kraftkontakten på den externa
strömförsörjningen G1 till XS1-kraftkontakten (fi g. C12, C13, D13 eller D14). Vid driftstart (initial aktivering) utförs en intern
kontroll av elektronikenheten och de anslutna fl äktarnas funktion. Omedelbart efter att matningsspänningen anslutits
kommer alla fl äktar att börja snurra i 10 sekunder. Alla indikatorlampor på kontrollpanelen kommer att blinka i följd.
Om allt är i sin ordning är elektronikenheten redo att arbeta i valt läge. Fabriksinställningen är "uppvärmningsläge".
Om en defekt temperatursensor indikeras när enheten slås på eller om en fl äkt inte startar, växlar elektronikenheten till
diagnostikläge och indikerar respektive fel (tab. T4).
"S tandby"-läge
Efter att 15 sekunder har förfl utit sedan senaste gången kontrollknappen 2 på panelen (fi g. S11) trycktes in, eller när
initieringen är klar växlar indikatordioderna till "standby"-läge och släcks. Tryck på knappen igen för att lämna "standby"-
läget.
Indikatorlamporna indikerar den senaste statusen innan du gick in i "standby"-läge. Om den valda fl äkthastighetsnivån är
"0" (tab. T1) blinkar den första och sista indikatordioden kort en gång.
Val av fl äkthastighet
En kort, upprepad tryckning på kontrollknappen 2 (fi g. S11) ändrar gradvis önskad hastighet i 6 steg (tab. T1). Efter
inställning av önskad hastighet ökas den aktuella fl äkthastigheten gradvis till önskat värde.
Nivå
Uppvärmningsläge
0
1
2
3
SE
4
5
Ändra till läge "uppvärmning/kylning"
För att ändra läge, håll kontrollknapp 2 (fi g. S11) intryckt i 10 sekunder. I "uppvärmningsläget" lyser indikatordioderna
permanent. I "kylningsläget" blinkar indikatordioderna.
"Uppvärmningsläge"
Fläktarna styrs efter radiatorns yttemperatur och omgivningstemperaturen (tab. T2). V-POWER ventilationsenheten kan
utrustas med en manuellt manövrerad termostatventil.
BQ1-sensor
0 – 32 °C
≤ 32 °C
≤ 28 °C
0 – 60 °C
Temperaturerna angivna i tabell T2 gäller för värden som mäts av sensorerna BQ1 och BQ2. Dessa kan skilja sig från de
värden som mäts av externa temperatursensorer.
Justera inte positionen för BQ1- och BQ2-sensorerna! Täck inte över radiatorn! Lämna området runt
radiatorn fritt!
Om det inte fi nns tillräckligt med luftfl öde runt radiatorn kan temperatursensorerna överhettas och därför påverka
enhetens funktion.
"Kylningsläge"
Fläktarna styrs efter kylarens yttemperatur (tab. T3, givare BQ1). För efterkylningsläge skall Z-TH-HC termostathuvudet
användas inställt på "K". Vid användning av ett annat termostathuvud garanteras inte fl ödet av värmemedium i radiatorn
vid höga omgivningstemperaturer.
BQ1-sensor
17 °C - 23 °C
< 17 °C
> 23 °C
Kylningsläge
BQ2-sensor
Status
0 – 60 °C
Fläktar avstängda, låg radiatortemperatur
0 < 27 °C
Fläktar påslagna, radiatortemperaturen är ≥ 32 °C
0 < 27 °C
Fläktarna stängs av, radiatortemperaturen är ≤ 28 °C
≤ 27 °C
Fläktar avstängda, omgivningstemperaturen är > 27 °C
BQ2-sensor
Status
0 °C - 60 °C
Påslagna fl äktar
0 °C - 60 °C
Avstängning av fl äktarna, för låg kylmediumtemperatur
0 °C - 60 °C
Avstängning av fl äktarna, för hög kylmediumtemperatur
Fläkthastighet
Statisk (av)
Lätt
Måttlig
Komfort
Hög
Dynamisk (maximal fl äkthastighet)
13
98
T1
T2
T3
