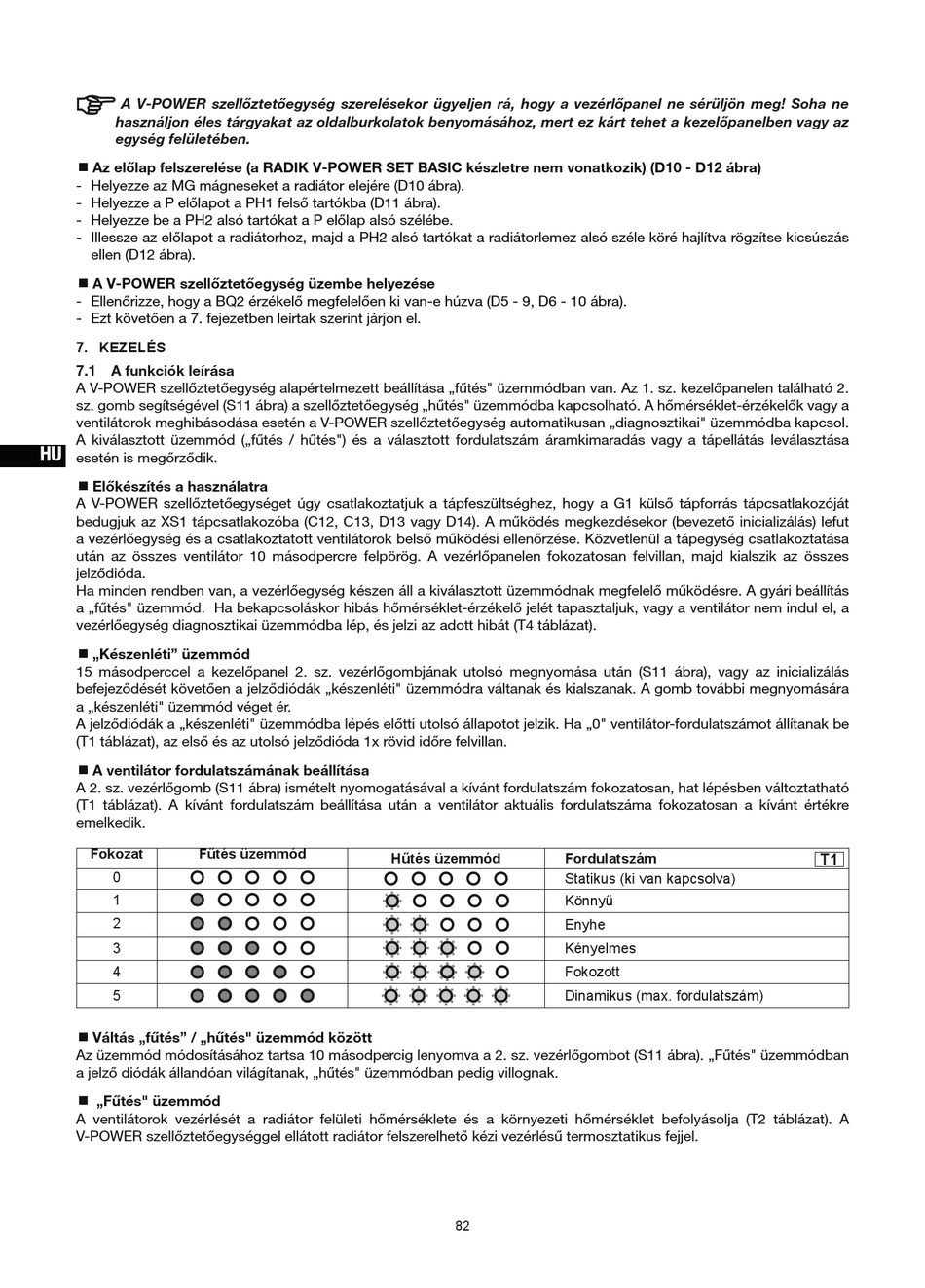

A V-POWER szellőztetőegység szerelésekor ügyeljen rá, hogy a vezérlőpanel ne sérüljön meg! Soha ne
használjon éles tárgyakat az oldalburkolatok benyomásához, mert ez kárt tehet a kezelőpanelben vagy az
egység felületében.
 A z előlap felszerelése (a RADIK V-POWER SET BASIC készletre nem vonatkozik) (D10 - D12 ábra)
- Helyezze az MG mágneseket a radiátor elejére (D10 ábra).
- Helyezze a P előlapot a PH1 felső tartókba (D11 ábra).
- Helyezze be a PH2 alsó tartókat a P előlap alsó szélébe.
- Illessze az előlapot a radiátorhoz, majd a PH2 alsó tartókat a radiátorlemez alsó széle köré hajlítva rögzítse kicsúszás
ellen (D12 ábra).
 A V-POWER szellőztetőegység üzembe helyezése
- Ellenőrizze, hogy a BQ2 érzékelő megfelelően ki van-e húzva (D5 - 9, D6 - 10 ábra).
- Ezt követően a 7. fejezetben leírtak szerint járjon el.
7. KEZELÉS
7.1 A funkciók leírása
A V-POWER szellőztetőegység alapértelmezett beállítása „fűtés" üzemmódban van. Az 1. sz. kezelőpanelen található 2.
sz. gomb segítségével (S11 ábra) a szellőztetőegység „hűtés" üzemmódba kapcsolható. A hőmérséklet-érzékelők vagy a
ventilátorok meghibásodása esetén a V-POWER szellőztetőegység automatikusan „diagnosztikai" üzemmódba kapcsol.
A kiválasztott üzemmód („fűtés / hűtés") és a választott fordulatszám áramkimaradás vagy a tápellátás leválasztása
HU
esetén is megőrződik.
 E lőkészítés a használatra
A V-POWER szellőztetőegységet úgy csatlakoztatjuk a tápfeszültséghez, hogy a G1 külső tápforrás tápcsatlakozóját
bedugjuk az XS1 tápcsatlakozóba (C12, C13, D13 vagy D14). A működés megkezdésekor (bevezető inicializálás) lefut
a vezérlőegység és a csatlakoztatott ventilátorok belső működési ellenőrzése. Közvetlenül a tápegység csatlakoztatása
után az összes ventilátor 10 másodpercre felpörög. A vezérlőpanelen fokozatosan felvillan, majd kialszik az összes
jelződióda.
Ha minden rendben van, a vezérlőegység készen áll a kiválasztott üzemmódnak megfelelő működésre. A gyári beállítás
a „fűtés" üzemmód. Ha bekapcsoláskor hibás hőmérséklet-érzékelő jelét tapasztaljuk, vagy a ventilátor nem indul el, a
vezérlőegység diagnosztikai üzemmódba lép, és jelzi az adott hibát (T4 táblázat).
 „K észenléti" üzemmód
15 másodperccel a kezelőpanel 2. sz. vezérlőgombjának utolsó megnyomása után (S11 ábra), vagy az inicializálás
befejeződését követően a jelződiódák „készenléti" üzemmódra váltanak és kialszanak. A gomb további megnyomására
a „készenléti" üzemmód véget ér.
A jelződiódák a „készenléti" üzemmódba lépés előtti utolsó állapotot jelzik. Ha „0" ventilátor-fordulatszámot állítanak be
(T1 táblázat), az első és az utolsó jelződióda 1x rövid időre felvillan.
 A v entilátor fordulatszámának beállítása
A 2. sz. vezérlőgomb (S11 ábra) ismételt nyomogatásával a kívánt fordulatszám fokozatosan, hat lépésben változtatható
(T1 táblázat). A kívánt fordulatszám beállítása után a ventilátor aktuális fordulatszáma fokozatosan a kívánt értékre
emelkedik.
Fokozat Fűtés üzemmód
0
1
2
3
4
5
 Váltás „fűtés" / „hűtés" üzemmód között
Az üzemmód módosításához tartsa 10 másodpercig lenyomva a 2. sz. vezérlőgombot (S11 ábra). „Fűtés" üzemmódban
a jelző diódák állandóan világítanak, „hűtés" üzemmódban pedig villognak.
 „Fűtés" üzemmód
A ventilátorok vezérlését a radiátor felületi hőmérséklete és a környezeti hőmérséklet befolyásolja (T2 táblázat). A
V-POWER szellőztetőegységgel ellátott radiátor felszerelhető kézi vezérlésű termosztatikus fejjel.
Hűtés üzemmód Fordulatszám
Statikus (ki van kapcsolva)
Könnyű
Enyhe
Kényelmes
Fokozott
Dinamikus (max. fordulatszám)
13
82
T1
