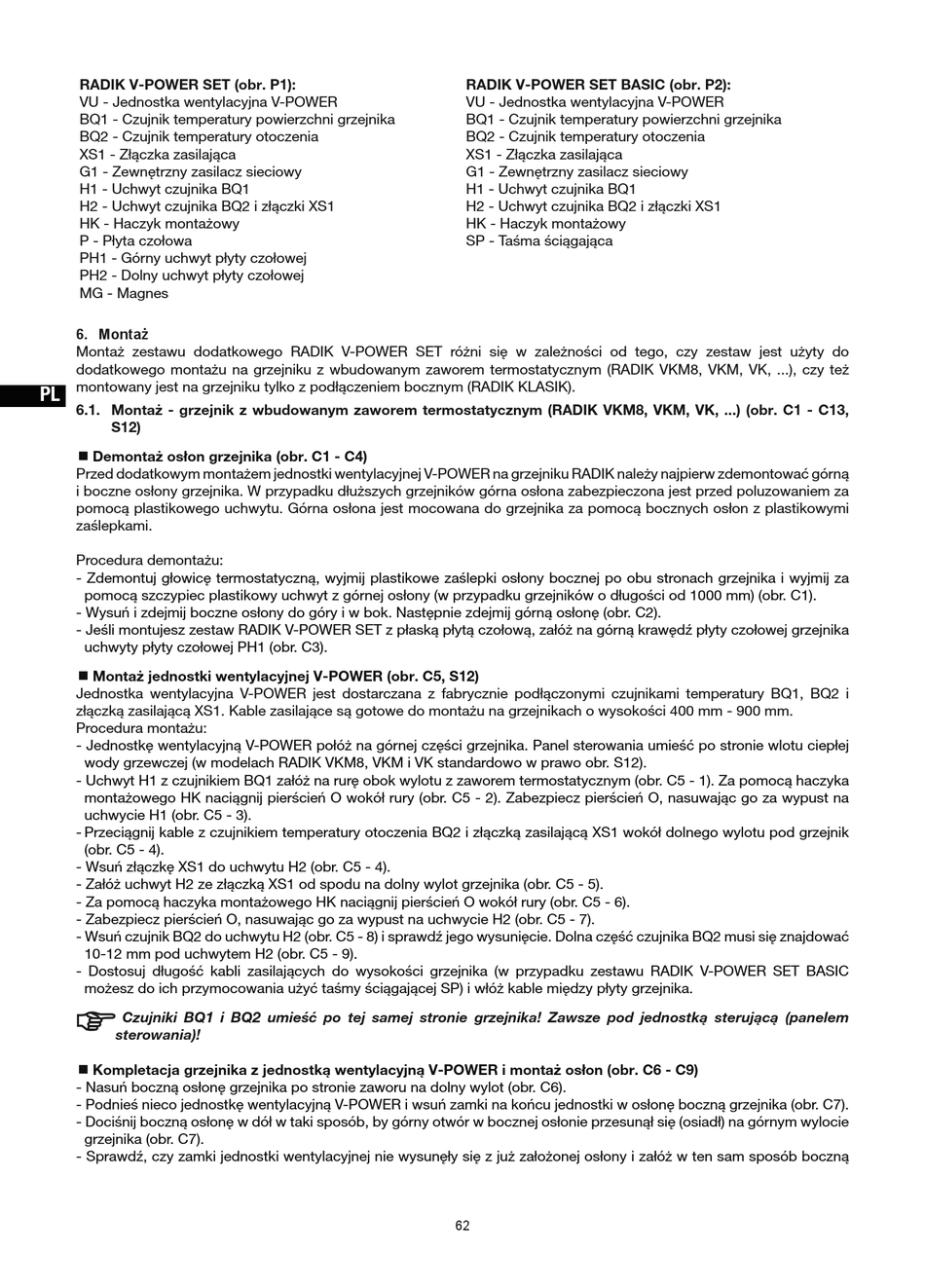

RADIK V-POWER SET (obr. P1):
VU - Jednostka wentylacyjna V-POWER
BQ1 - Czujnik temperatury powierzchni grzejnika
BQ2 - Czujnik temperatury otoczenia
XS1 - Złączka zasilająca
G1 - Zewnętrzny zasilacz sieciowy
H1 - Uchwyt czujnika BQ1
H2 - Uchwyt czujnika BQ2 i złączki XS1
HK - Haczyk montażowy
P - Płyta czołowa
PH1 - Górny uchwyt płyty czołowej
PH2 - Dolny uchwyt płyty czołowej
MG - Magnes
6. Montaż
Montaż zestawu dodatkowego RADIK V-POWER SET różni się w zależności od tego, czy zestaw jest użyty do
dodatkowego montażu na grzejniku z wbudowanym zaworem termostatycznym (RADIK VKM8, VKM, VK, ...), czy też
montowany jest na grzejniku tylko z podłączeniem bocznym (RADIK KLASIK).
PL
6.1. Montaż - grzejnik z wbudowanym zaworem termostatycznym (RADIK VKM8, VKM, VK, ...) (obr. C1 - C13,
S12)
 Demontaż osłon grzejnika (obr. C1 - C4)
Przed dodatkowym montażem jednostki wentylacyjnej V-POWER na grzejniku RADIK należy najpierw zdemontować górną
i boczne osłony grzejnika. W przypadku dłuższych grzejników górna osłona zabezpieczona jest przed poluzowaniem za
pomocą plastikowego uchwytu. Górna osłona jest mocowana do grzejnika za pomocą bocznych osłon z plastikowymi
zaślepkami.
Procedura demontażu:
- Zdemontuj głowicę termostatyczną, wyjmij plastikowe zaślepki osłony bocznej po obu stronach grzejnika i wyjmij za
pomocą szczypiec plastikowy uchwyt z górnej osłony (w przypadku grzejników o długości od 1000 mm) (obr. C1).
- Wysuń i zdejmij boczne osłony do góry i w bok. Następnie zdejmij górną osłonę (obr. C2).
- Jeśli montujesz zestaw RADIK V-POWER SET z płaską płytą czołową, załóż na górną krawędź płyty czołowej grzejnika
uchwyty płyty czołowej PH1 (obr. C3).
 Montaż jednostki wentylacyjnej V-POWER (obr. C5, S12)
Jednostka wentylacyjna V-POWER jest dostarczana z fabrycznie podłączonymi czujnikami temperatury BQ1, BQ2 i
złączką zasilającą XS1. Kable zasilające są gotowe do montażu na grzejnikach o wysokości 400 mm - 900 mm.
Procedura montażu:
- Jednostkę wentylacyjną V-POWER połóż na górnej części grzejnika. Panel sterowania umieść po stronie wlotu ciepłej
wody grzewczej (w modelach RADIK VKM8, VKM i VK standardowo w prawo obr. S12).
- Uchwyt H1 z czujnikiem BQ1 załóż na rurę obok wylotu z zaworem termostatycznym (obr. C5 - 1). Za pomocą haczyka
montażowego HK naciągnij pierścień O wokół rury (obr. C5 - 2). Zabezpiecz pierścień O, nasuwając go za wypust na
uchwycie H1 (obr. C5 - 3).
- Przeciągnij kable z czujnikiem temperatury otoczenia BQ2 i złączką zasilającą XS1 wokół dolnego wylotu pod grzejnik
(obr. C5 - 4).
- Wsuń złączkę XS1 do uchwytu H2 (obr. C5 - 4).
- Załóż uchwyt H2 ze złączką XS1 od spodu na dolny wylot grzejnika (obr. C5 - 5).
- Za pomocą haczyka montażowego HK naciągnij pierścień O wokół rury (obr. C5 - 6).
- Zabezpiecz pierścień O, nasuwając go za wypust na uchwycie H2 (obr. C5 - 7).
- Wsuń czujnik BQ2 do uchwytu H2 (obr. C5 - 8) i sprawdź jego wysunięcie. Dolna część czujnika BQ2 musi się znajdować
10-12 mm pod uchwytem H2 (obr. C5 - 9).
- Dostosuj długość kabli zasilających do wysokości grzejnika (w przypadku zestawu RADIK V-POWER SET BASIC
możesz do ich przymocowania użyć taśmy ściągającej SP) i włóż kable między płyty grzejnika.
Czujniki BQ1 i BQ2 umieść po tej samej stronie grzejnika! Zawsze pod jednostką sterującą (panelem
sterowania)!
 Kompletacja grzejnika z jednostką wentylacyjną V-POWER i montaż osłon (obr. C6 - C9)
- Nasuń boczną osłonę grzejnika po stronie zaworu na dolny wylot (obr. C6).
- Podnieś nieco jednostkę wentylacyjną V-POWER i wsuń zamki na końcu jednostki w osłonę boczną grzejnika (obr. C7).
- Dociśnij boczną osłonę w dół w taki sposób, by górny otwór w bocznej osłonie przesunął się (osiadł) na górnym wylocie
grzejnika (obr. C7).
- Sprawdź, czy zamki jednostki wentylacyjnej nie wysunęły się z już założonej osłony i załóż w ten sam sposób boczną
RADIK V-POWER SET BASIC (obr. P2):
VU - Jednostka wentylacyjna V-POWER
BQ1 - Czujnik temperatury powierzchni grzejnika
BQ2 - Czujnik temperatury otoczenia
XS1 - Złączka zasilająca
G1 - Zewnętrzny zasilacz sieciowy
H1 - Uchwyt czujnika BQ1
H2 - Uchwyt czujnika BQ2 i złączki XS1
HK - Haczyk montażowy
SP - Taśma ściągająca
