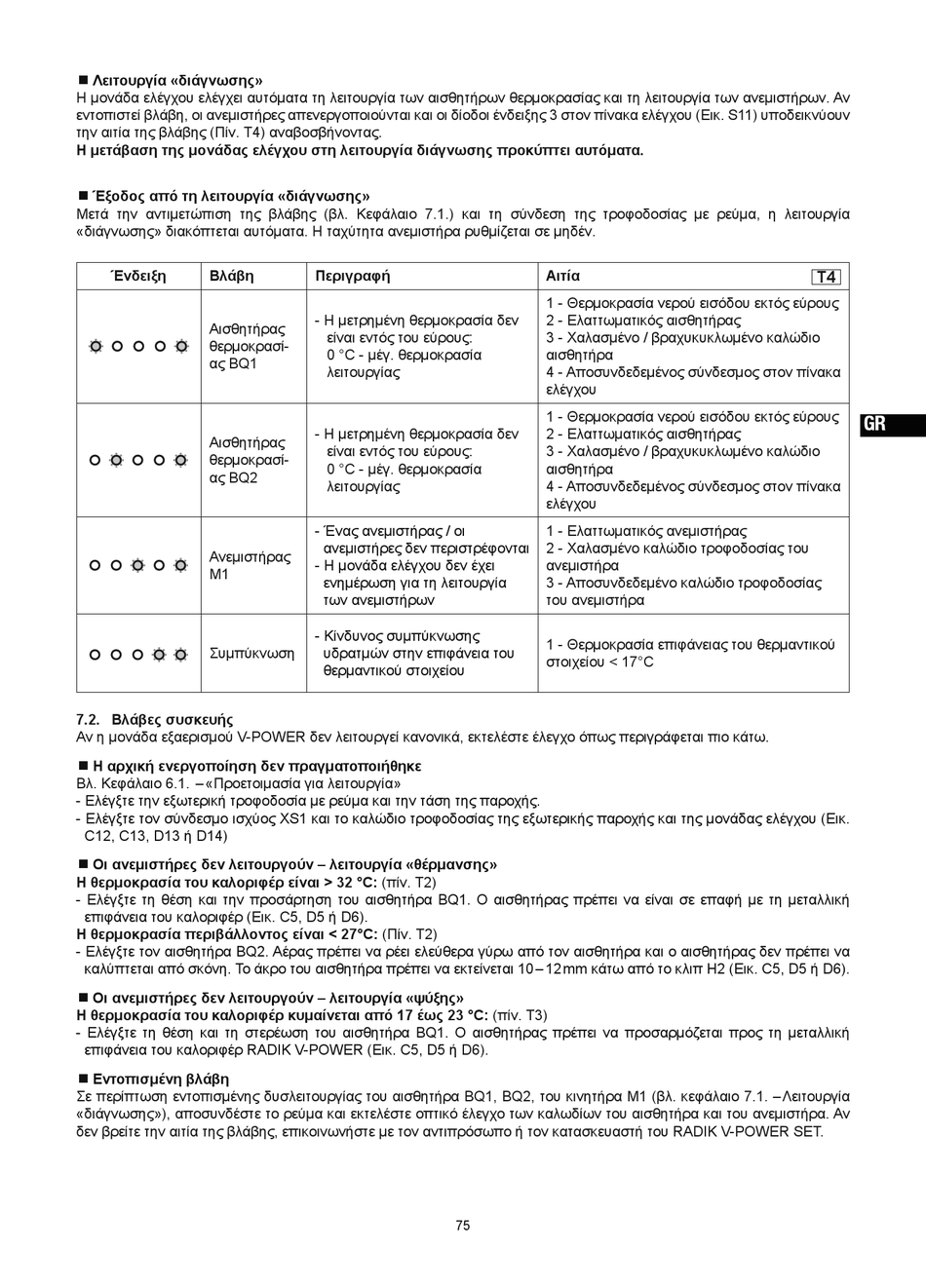

 Λειτουργία «δ ιάγνωσης»
Η μονάδα ελέγχου ελέγχει αυτόματα τη λειτουργία των αισθητήρων θερμοκρασίας και τη λειτουργία των ανεμιστήρων. Αν
εντοπιστεί βλάβη, οι ανεμιστήρες απενεργοποιούνται και οι δίοδοι ένδειξης 3 στον πίνακα ελέγχου (Εικ. S11) υποδεικνύουν
την αιτία της βλάβης (Πίν. T4) αναβοσβήνοντας.
Η μετάβαση της μονάδας ελέγχου στη λειτουργία διάγνωσης προκύπτει αυτόματα.
 Έξοδος από τη λειτουργία «διάγνωσης»
Μετά την αντιμετώπιση της βλάβης (βλ. Κεφάλαιο 7.1.) και τη σύνδεση της τροφοδοσίας με ρεύμα, η λειτουργία
«διάγνωσης» διακόπτεται αυτόματα. Η ταχύτητα ανεμιστήρα ρυθμίζεται σε μηδέν.
Ένδειξη Βλάβη
Αισθητήρας
θερμοκρασί-
ας BQ1
Αισθητήρας
θερμοκρασί-
ας BQ2
Ανεμιστήρας
M1
Συμπύκνωση
7 .2. Βλάβες συσκευής
Αν η μονάδα εξαερισμού V-POWER δεν λειτουργεί κανονικά, εκτελέστε έλεγχο όπως περιγράφεται πιο κάτω.
 Η αρχική ενεργοποίηση δεν πραγματοποιήθηκε
Βλ. Κεφάλαιο 6.1. – «Προετοιμασία για λειτουργία»
- Ελέγξτε την εξωτερική τροφοδοσία με ρεύμα και την τάση της παροχής.
- Ελέγξτε τον σύνδεσμο ισχύος XS1 και το καλώδιο τροφοδοσίας της εξωτερικής παροχής και της μονάδας ελέγχου (Εικ.
C12, C13, D13 ή D14)
 Οι ανεμιστήρες δεν λειτουργούν – λειτουργία «θέρμανσης»
Η θερμοκρασία του καλοριφέρ είναι > 32 °C: (πίν. T2)
- Ελέγξτε τη θέση και την προσάρτηση του αισθητήρα BQ1. Ο αισθητήρας πρέπει να είναι σε επαφή με τη μεταλλική
επιφάνεια του καλοριφέρ (Εικ. C5, D5 ή D6).
Η θερμοκρασία περιβάλλοντος είναι < 27°C: (Πίν. T2)
- Ελέγξτε τον αισθητήρα BQ2. Αέρας πρέπει να ρέει ελεύθερα γύρω από τον αισθητήρα και ο αισθητήρας δεν πρέπει να
καλύπτεται από σκόνη. Το άκρο του αισθητήρα πρέπει να εκτείνεται 10 – 12 mm κάτω από το κλιπ H2 (Εικ. C5, D5 ή D6).
 Οι ανεμιστήρες δεν λειτουργούν – λειτουργία «ψύξης»
Η θερμοκρασία του καλοριφέρ κυμαίνεται από 17 έως 23 °C: (πίν. T3)
- Ελέγξτε τη θέση και τη στερέωση του αισθητήρα BQ1. Ο αισθητήρας πρέπει να προσαρμόζεται προς τη μεταλλική
επιφάνεια του καλοριφέρ RADIK V-POWER (Εικ. C5, D5 ή
 Εντοπισμένη βλάβη
Σε περίπτωση εντοπισμένης δυσλειτουργίας του αισθητήρα BQ1, BQ2, του κινητήρα M1 (βλ. κεφάλαιο 7.1. – Λειτουργία
«διάγνωσης»), αποσυνδέστε το ρεύμα και εκτελέστε οπτικό έλεγχο των καλωδίων του αισθητήρα και του ανεμιστήρα. Αν
δεν βρείτε την αιτία της βλάβης, επικοινωνήστε με τον αντιπρόσωπο ή τον κατασκευαστή του RADIK V-POWER SET.
Περιγραφή
- Η μετρημένη θερμοκρασία δεν
είναι εντός του εύρους:
0 °C - μέγ. θερμοκρασία
λειτουργίας
- Η μετρημένη θερμοκρασία δεν
είναι εντός του εύρους:
0 °C - μέγ. θερμοκρασία
λειτουργίας
- Ένας ανεμιστήρας / οι
ανεμιστήρες δεν περιστρέφονται
- Η μονάδα ελέγχου δεν έχει
ενημέρωση για τη λειτουργία
των ανεμιστήρων
- Κίνδυνος συμπύκνωσης
υδρατμών στην επιφάνεια του
θερμαντικού στοιχείου
D6).
15
75
Αιτία
1 - Θερμοκρασία νερού εισόδου εκτός εύρους
2 - Ελαττωματικός αισθητήρας
3 - Χαλασμένο / βραχυκυκλωμένο καλώδιο
αισθητήρα
4 - Αποσυνδεδεμένος σύνδεσμος στον πίνακα
ελέγχου
1 - Θερμοκρασία νερού εισόδου εκτός εύρους
2 - Ελαττωματικός αισθητήρας
3 - Χαλασμένο / βραχυκυκλωμένο καλώδιο
αισθητήρα
4 - Αποσυνδεδεμένος σύνδεσμος στον πίνακα
ελέγχου
1 - Ελαττωματικός ανεμιστήρας
2 - Χαλασμένο καλώδιο τροφοδοσίας του
ανεμιστήρα
3 - Αποσυνδεδεμένο καλώδιο τροφοδοσίας
του ανεμιστήρα
1 - Θερμοκρασία επιφάνειας του θερμαντικού
στοιχείου < 17°C
T4
GR
